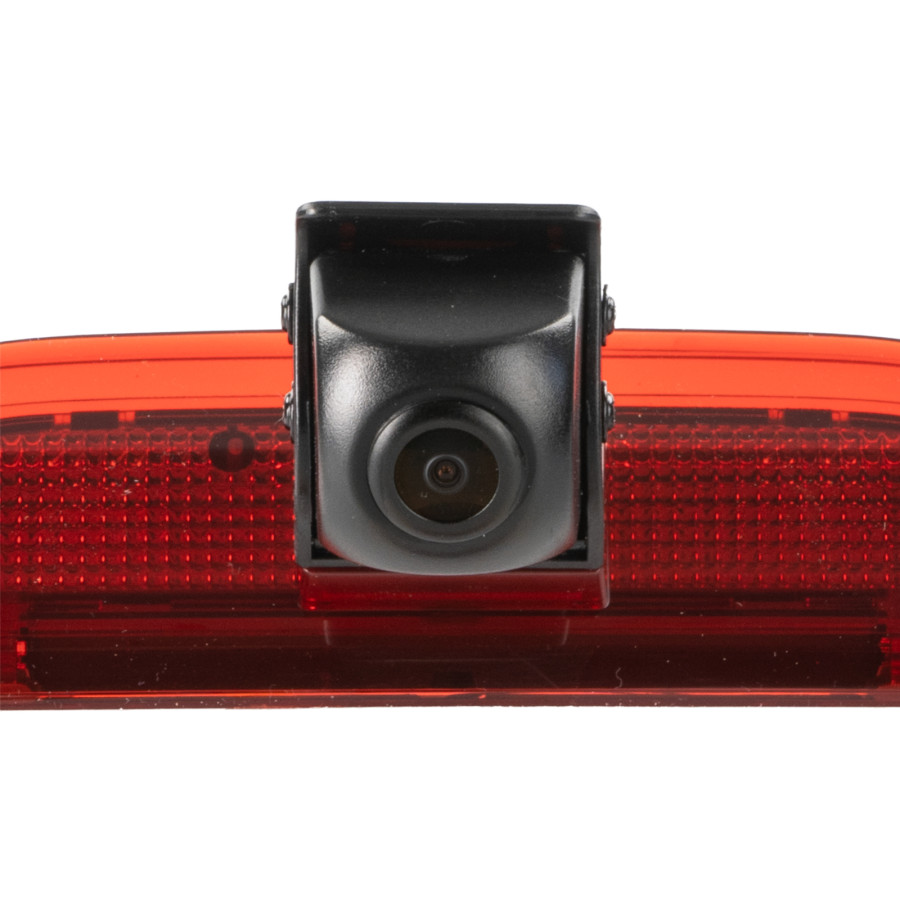

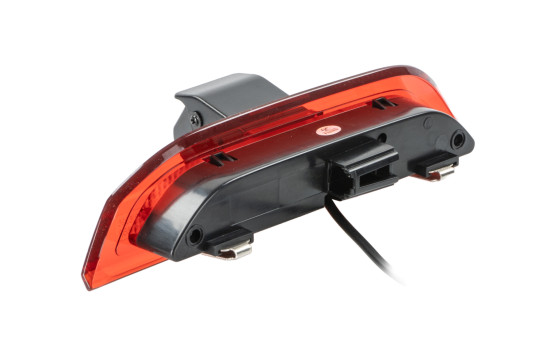

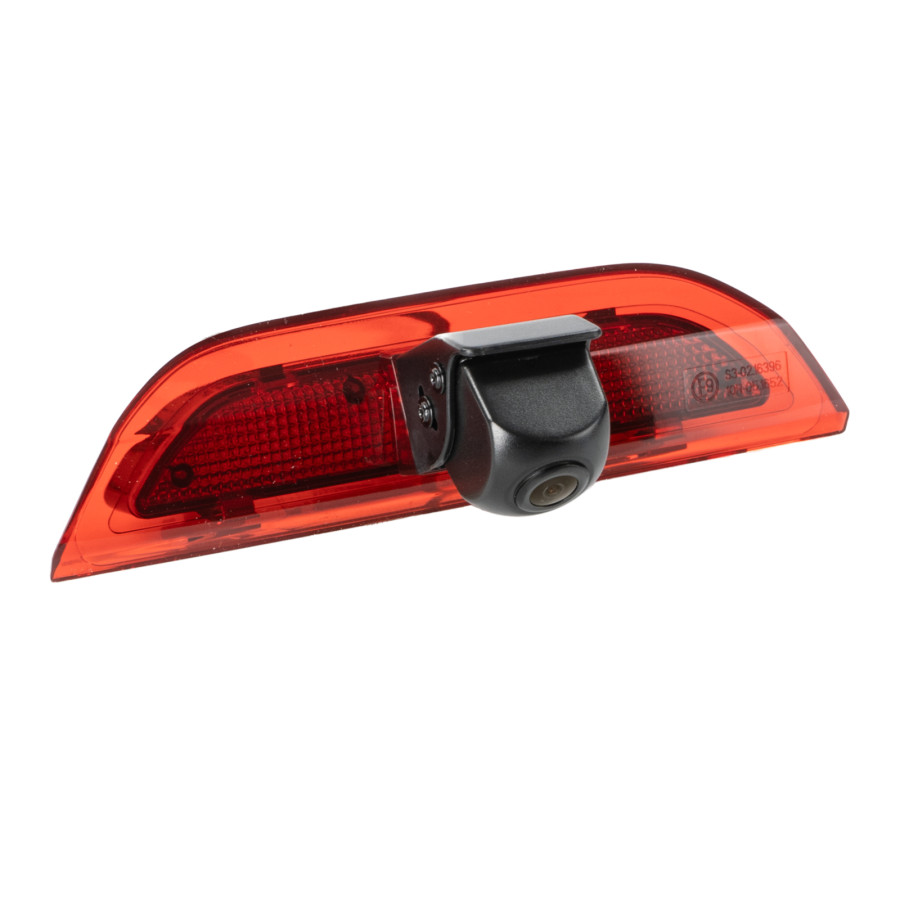

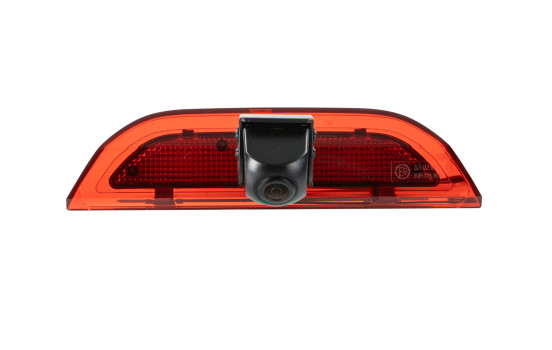

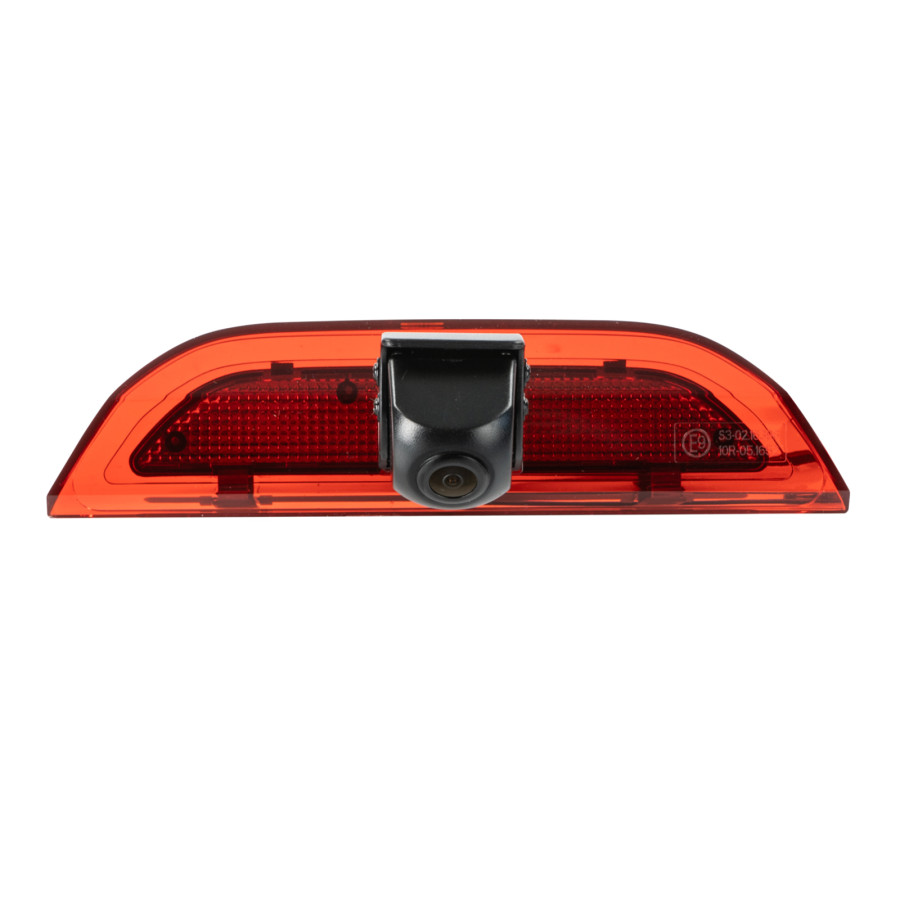

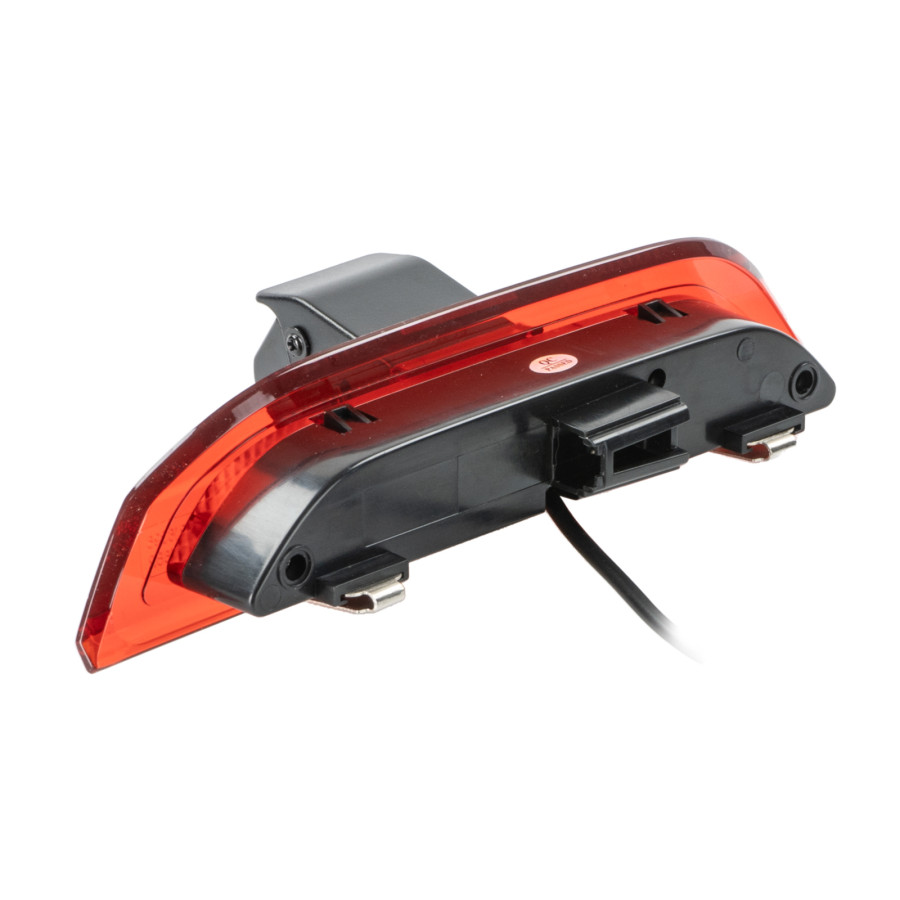

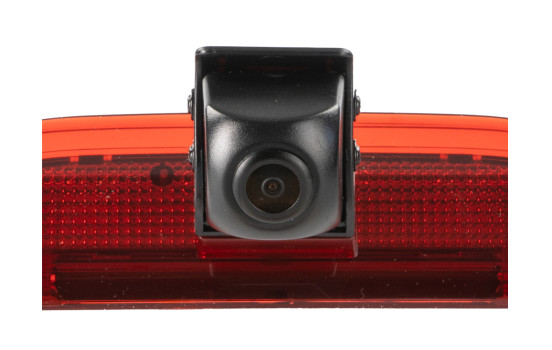

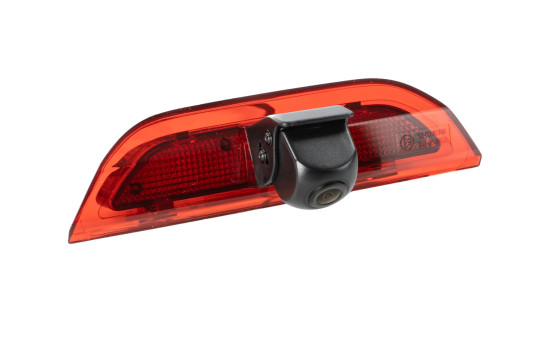

Caméra de recul Ford Transit Connect/Courier 2023-2025

Caméra de recul Ford

Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

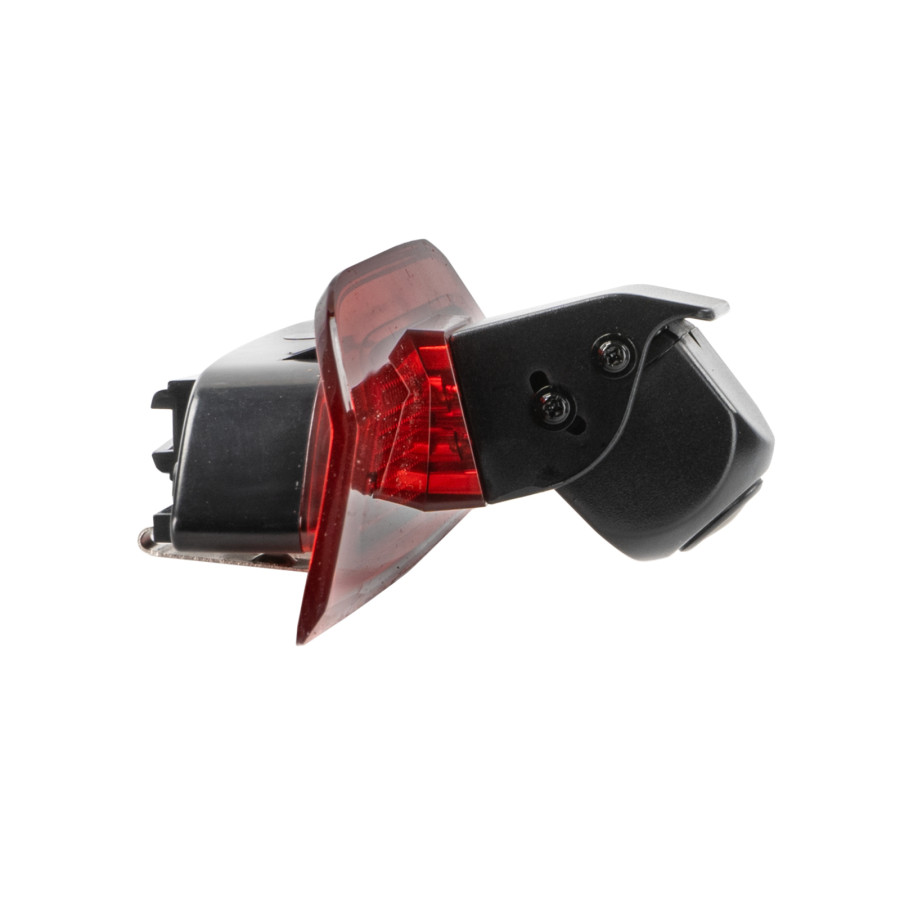

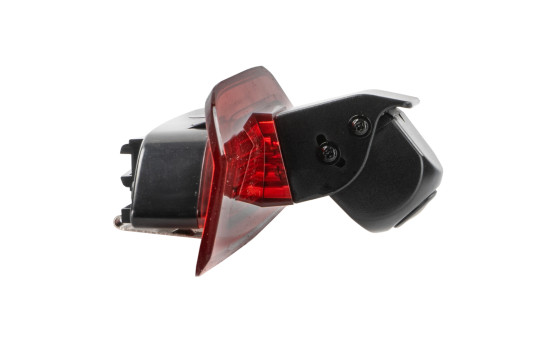

pour remplacer le troisième feu stop d'origine
avec lignes de guidage / angle de vision réglable

Remarque:

Avant l'installation > vérifiez l'angle de vue et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test.

Tension de fonctionnement de la caméra : +3V
Alimentation de la caméra : +12 V / +24 V

Le branchement sans le convertisseur de tension +3V fourni endommagera l'appareil photo.

connexion:
rouge : +12 V commuté, charge stable, sécurisé
noir : corps directement mis à la terre/GND

RCA(m) jaune : vidéo

cavalier:
blanc : guides d'activation/désactivation

Caractéristiques de l'appareil photo :

Conception : plastique
Couleur : noir/rouge
Options supplémentaires : lignes de guidage via cavalier / angle de vision réglable
Capteur d'image : CMOS 1/3"
Système TV : NTSC
Pixels effectifs : 976 x 592
Objectif : 12,6 mm
Lux min. : 0,1 Lux
Résolution : 600 lignes TV
Angle de vision : horizontal 115° vertical 75° +5°
Indice de protection : IP67
Connexion : connecteur système ACV à 4 broches (m) Ø5,2 mm
Tension de fonctionnement : +12 V CC
Alimentation : +3 V CC
Consommation de courant : 100 mA
Température de fonctionnement : -20 °C à 70 °C
Température de stockage : -40 °C à 80 °C
Dimensions : Feu stop arrière d'origine

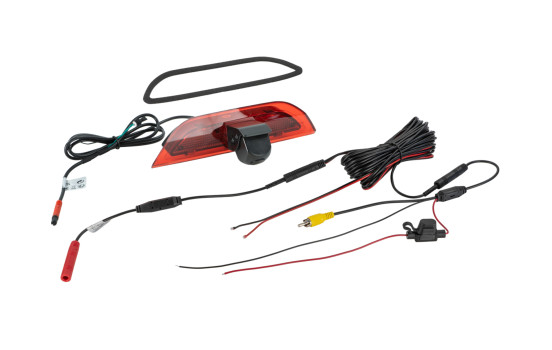

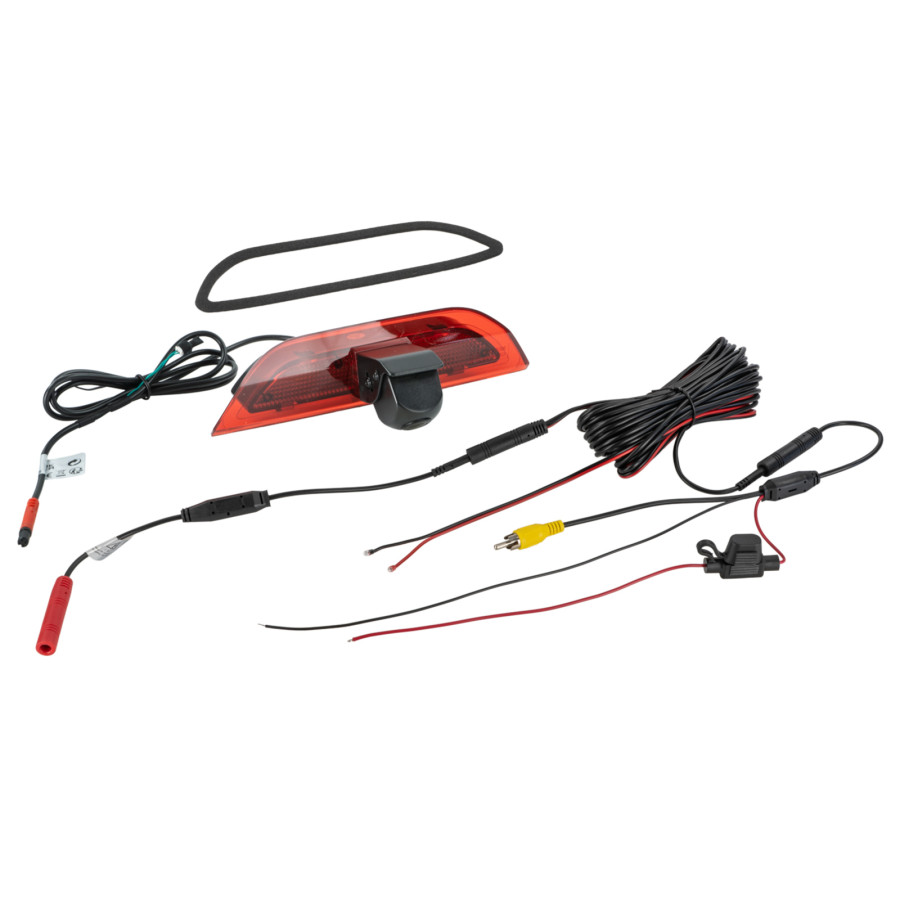

Queue de cochon à la caméra 3,3 m +/- :
Connecteur de système ACV à 4 broches (m) Ø5,2 mm
1 sauteur

Convertisseur de tension +3 V :
Connecteur système ACV 4 broches (v) Ø10 mm / Connecteur système ACV 4 broches (m) Ø5,2 mm

Câble d'extension 10 m +/- :
Connecteur de système ACV à 4 broches (femelle) Ø 10 mm / Connecteur de système ACV à 4 broches (mâle) Ø 5,2 mm
Câble d'alimentation rouge 3 m +/- câble d'insertion : connexion à la caméra / connexion du feu de recul sur le moniteur
Câble de mise à la terre noir 3 m +/- câble d'insertion : connexion directe au boîtier/masse sur la caméra / connexion directe au boîtier/masse sur le moniteur

Câble de connexion 20 cm +/- :
Connecteur système ACV 4 broches (femelle) Ø10 mm
rouge : nourriture
noir : GND
RCA(m) jaune : vidéo

Accessoires d'installation :

Connexion de la caméra avec les interfaces :
Relais de fermeture statique 2V-12V/1,5A max > article : 40-AD-REMOTE
Connexion de la caméra avec le feu de recul :
Stabilisateur de tension pour caméra de recul, signal de marche arrière > article : 771000-6100

Accessoire optionnel :

Rallonge de câble pour caméra ACV 5 m > article : 771000-6305
Rallonge de câble pour caméra ACV 10 m > article : 771000-6310
Rallonge de câble pour caméra ACV 15 m > article : 771000-6315

Convient pour :
Ford Transit Connect 2024-2025
Ford Transit Courier 2023-2025

---

Viscosité	Prêt
Garantie	2 ans
