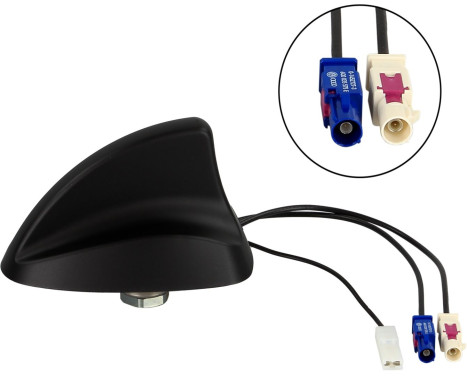

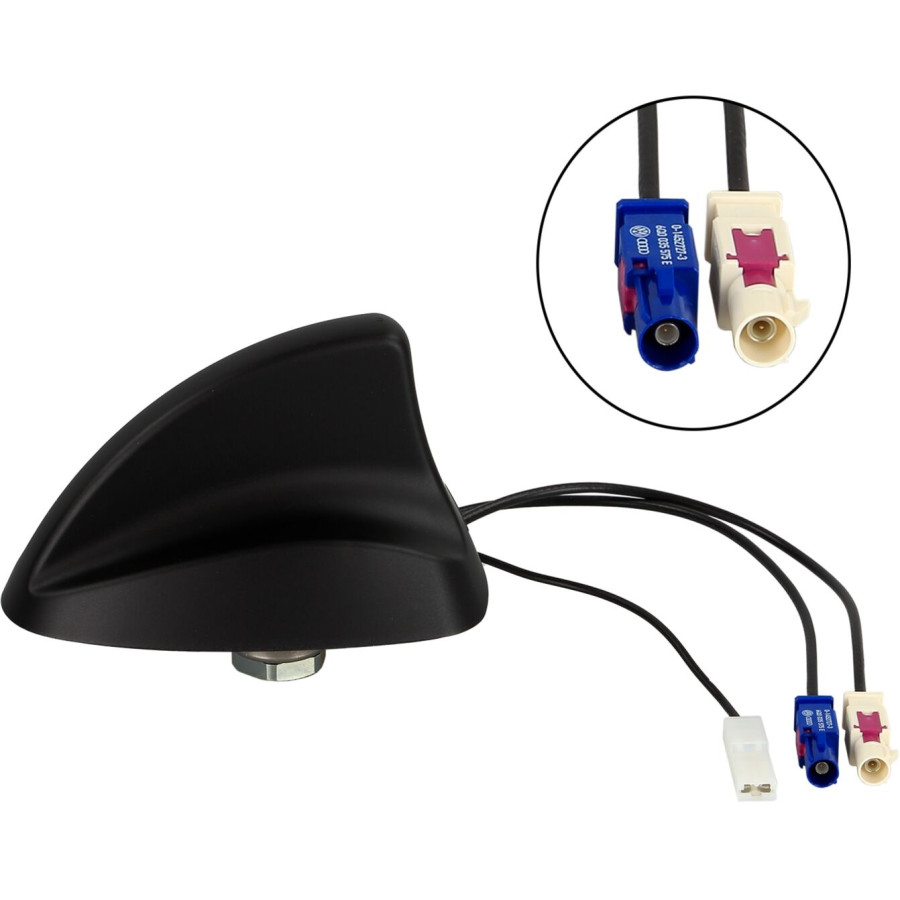

Antenne de toit AM/FM GNSS (GPS/GLONASS) Shark II

Antenne de toit AM/FM GNSS (GPS/GLONASS/Galileo/Navstar)
Conception Requin II
Attention :
NOUVEL ARTICLE POUR 15-7727055
RACCORDEMENT ET ACCESSOIRES CHANGÉS
ACCESSOIRES OPTIONNELS RÉPERTORIÉS CI-DESSOUS :
Recettes:
AM/FM
GNS

Assemblée:
Emplacement d'installation: toit arrière
Alésage rond : 19 mm
Carré de trou : 15 mm x 15 mm
Couple de serrage : 6,5 nm +/- 20%

Dimensions:
Base d'antenne : L = 117 mm / L = 76 mm / H = 62 mm

Connexion:
AM/FM : Fakra B(f) blanc RG174 / 250 mm
GNSS : Fakra C(f) bleu RG174/350mm
Alimentation externe : fiche plate 6,3 mm

Gamme de fréquences :
AM : 150 kHz - 1 710 kHz
FM : 87,5 MHz-108 MHz
GNSS : 1 559 MHz - 1 065 MHz

Avantage:
GNSS : 28 dBi

Alimentation :
AM/FM : alimentation externe 12 V/fantôme 12 V
GNNS : alimentation fantôme 3V - 5V

Consommation d'énergie :
AM/FM : 80 mA maximum
GNSS : 31 mA maximum
Impédance:
AM/FM : 50 ohms
GNSS : 50 ohms

rapport d'onde stationnaire :
GNSS : 1,7 : 1

chiffre sonore :
FM : 3,5 dB
GNSS : 1,4 dB

Polarisation:
FM : Linéaire-Vertical
GNSS : RHCP circulaire à droite

Possibilités :
AM/FM :
Rallonge de câble d'antenne Fakra(f) > Fakra(f) 500cm : 15-7581195
Adaptateur d'antenne Fakra(m) > DIN(m) passif : 1524-01
Adaptateur d'antenne Fakra(m) > ISO(m) passif : 1524-02
Adaptateur d'antenne Fakra(m) > DIN(m) 12V Phantom : 1524-03
Adaptateur d'antenne Fakra(m) > ISO(m) 12V Phantom : 1524-04
GPS :
Rallonge de câble d'antenne Fakra(f) > Fakra(f) 500cm : 15-7581195

Convient pour :
AM FM GNSS
Universel

---

Matériau	Matière plastique
Pied	Incl.
Longueur	6 cm
Viscosité	Aileron de requin
Câble	Incl.
Garantie	2 ans
