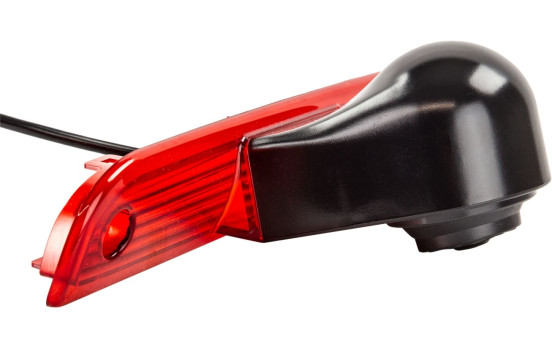

Caméra de Recul Fiat Ducato - Citroën Jumper - Peugeot Boxer

Caméra de recul Citroën / Fiat / Opel / Peugeot

Citron
Citroën Jumper (250) 10/2006 - 05/2014
Citroën Jumper (250) 05/2014 - 2023
Citroën Relais (250) 10/2006 - 05/2014
Citroën Relais (250) 05/2014 - 2023

Décret
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023

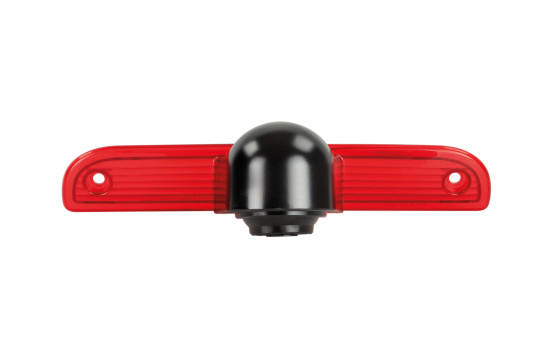

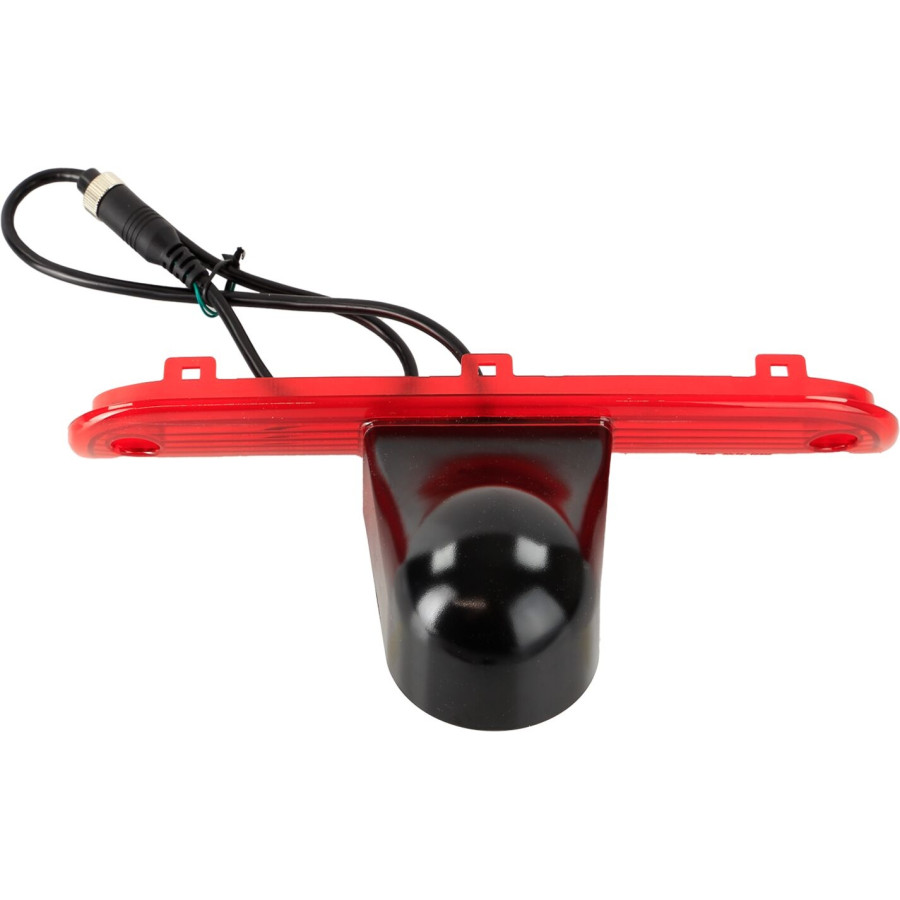

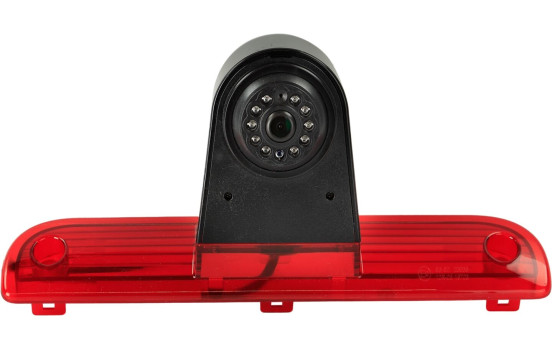

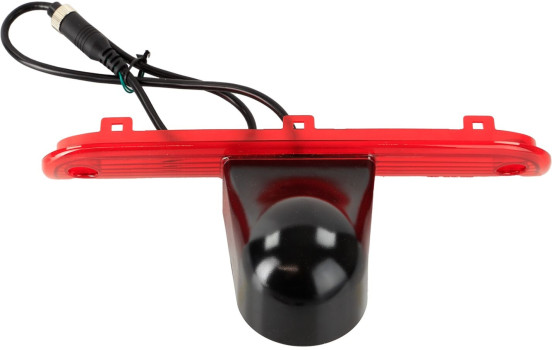

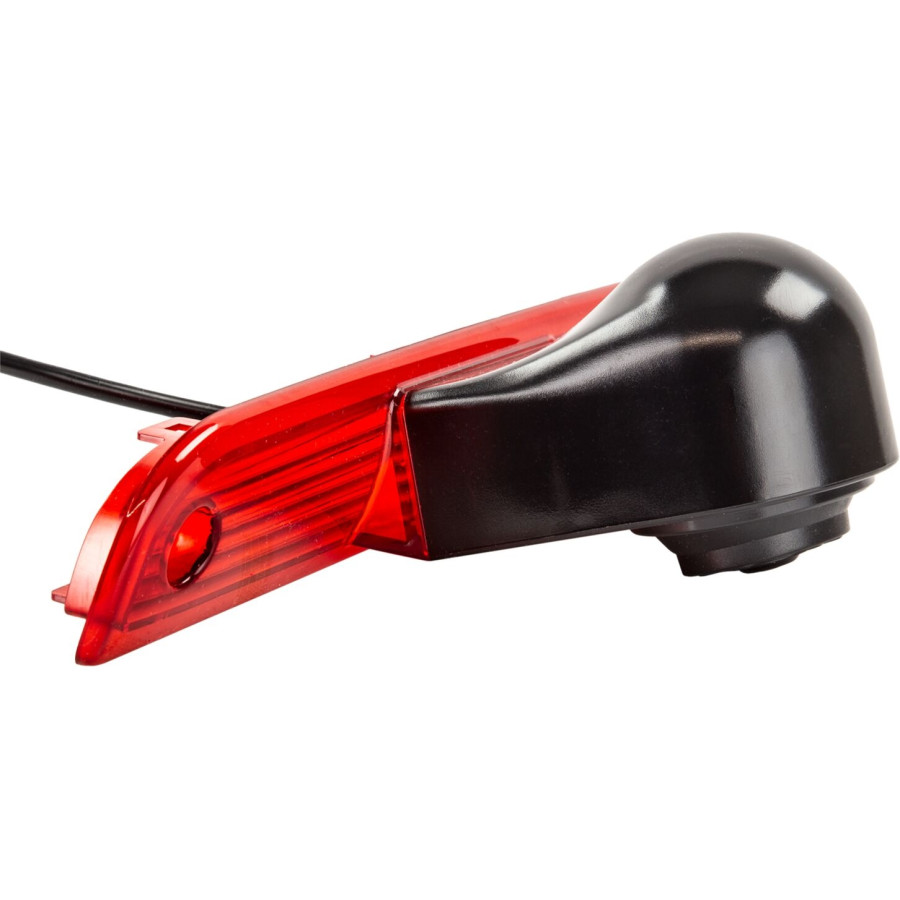

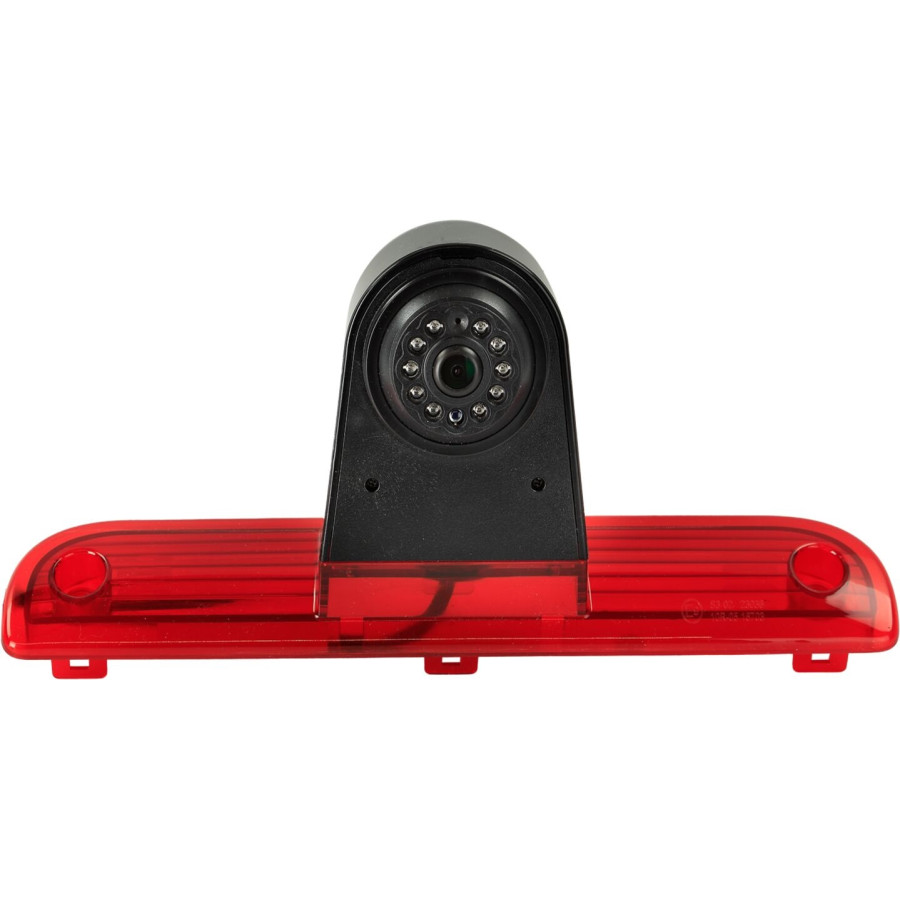

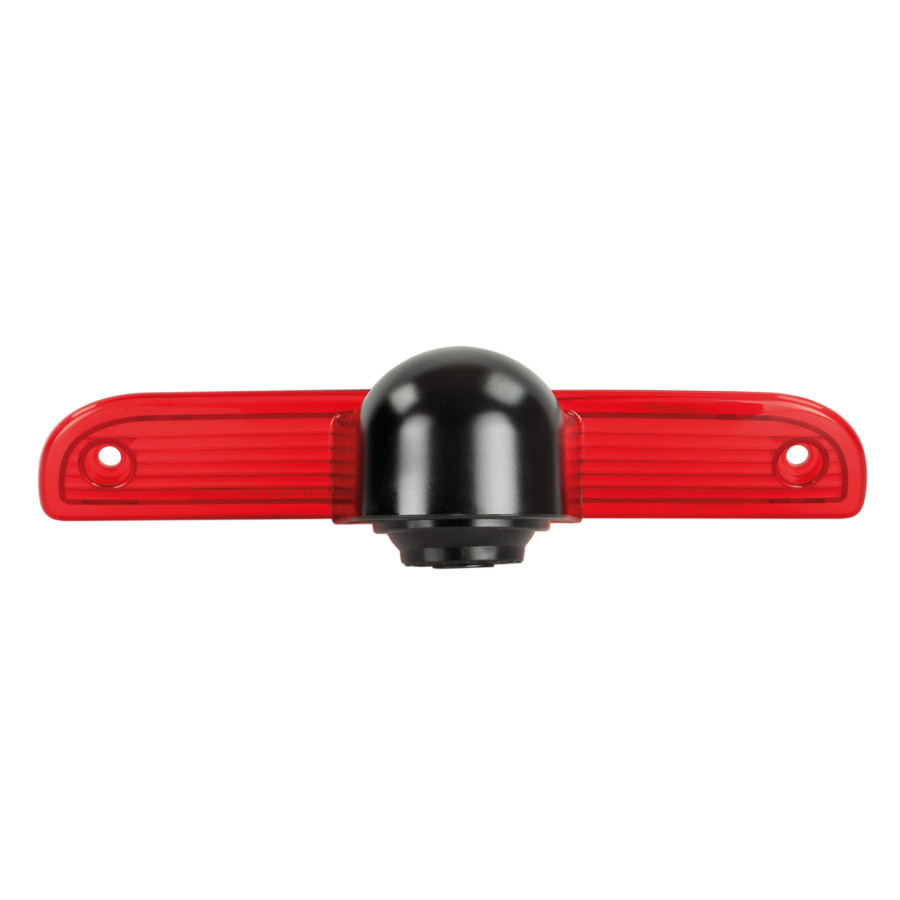

Pour remplacer le troisième feu stop d'origine sur les véhicules équipés d'un éclairage intérieur

Avec lignes d'orientation / fonction de vision nocturne / angle de vision réglable à 20°

Remarque:

Les caméras ACV sont adaptées à une utilisation continue

Avant l'installation > Vérifiez l'angle de vision et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test

Tension d'alimentation de la caméra : +12 V
Tension d'alimentation de la caméra : +12 V

Véhicules avec intérieur > Camping-cars/fourgons utilitaires :
Installation par remplacement de la plaque de diffuseur de feu stop d'origine
Installation sans fixation par vis à travers la zone de chargement/intérieur

Connexion:
rouge : charge commutée +12 V, fusible stable
noir : masse directe du corps/GND

Cinch(m) jaune : Vidéo

Boucle de câble :
vert : déconnecter/connecter activer/désactiver lignes d'orientation

Caractéristiques du produit Appareil photo :

Structure : plastique
Couleur : noir/rouge
Caractéristiques supplémentaires : Lignes d’orientation via boucle de câble / Fonction vision nocturne / Angle de vision réglable à 20°
Type de capteur : CMOS 1/3"
Système d'image : couleur NTSC
Pixels effectifs : 976 x 572
Objectif : 1,9 mm / F 2,0
Lux min. : 0 avec la fonction de vision nocturne activée
Résolution : 600 lignes TV
Angle de vue de l'objectif : diagonale 160
Angle de vision : horizontal 115° vertical 75° +5°
Résistant à la poussière et à l'eau : IP68
Connexion : connexion système à 4 broches (m)
Tension de fonctionnement : +12 V CC
Tension d'alimentation : +12 V CC
Consommation électrique : 150 mA avec la fonction de vision nocturne activée
Plage de températures de fonctionnement : -30 °C à 75 °C
Température de stockage : -40 °C à 80 °C
Dimensions des feux de circulation d'origine

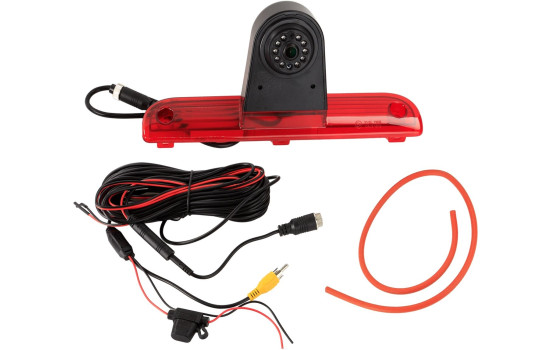

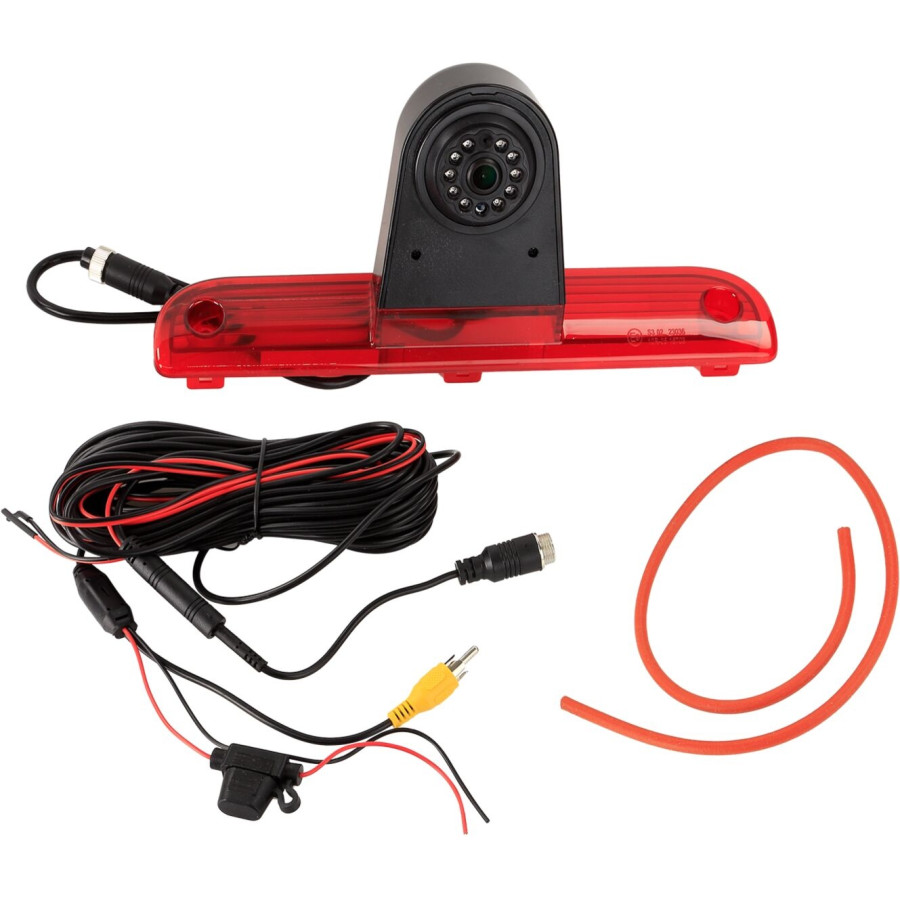

Câble de connexion à la caméra 50 cm +/- :
Connecteur système à 4 broches (m)
1 boucle de câble

Adaptateur de connexion 20 cm +/- :
Fiche système à 4 pôles (f) > Fiche système ACV à 4 pôles (m) Ø5,2 mm

Rallonge de 15 m +/- :
Connecteur système ACV 4 broches (f) Ø10 mm / Connecteur système ACV 4 broches (m) Ø5,2 mm
Câble d'alimentation rouge 3 m +/- câblé : connexion caméra / connexion feu de recul sur moniteur
Câble de masse/GND noir 3 m +/- câblé : connexion de la masse/GND à la caméra / connexion de la masse/GND directement au moniteur

Câble de connexion 20 cm +/- :
Connecteur de système ACV à 4 broches (f) Ø10 mm
rouge : tension d'alimentation
noir : sol/GND
Cinch(m) jaune : Vidéo

Accessoires d'installation :

Connexion de la caméra aux interfaces :
Relais électronique NO 2V-12V/1,5A max > Article : 40-AD-REMOTE
Connexion de la caméra au feu de recul :
Caméra de recul, stabilisateur de tension, signal de marche arrière > Article : 771000-6100

Accessoires optionnels :

Rallonge de câble pour caméra ACV 5 m > Article : 771000-6305
Rallonge de câble pour caméra ACV 10 m > Article : 771000-6310
Rallonge de câble pour caméra ACV 15 m > Article : 771000-6315

Convient pour :
Fiat Ducato 2015-2024
Citroën Jumper 2014-2024
Peugeot Boxer 2014-2024

---

Viscosité	Prêt
Garantie	2 ans
