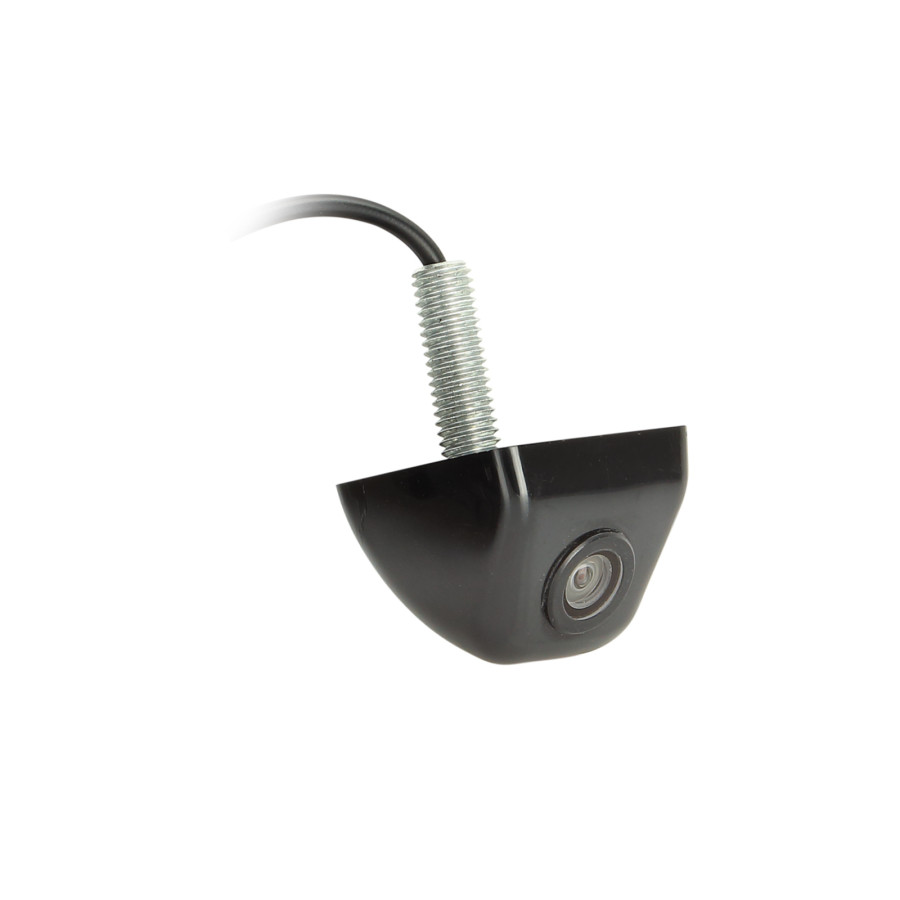

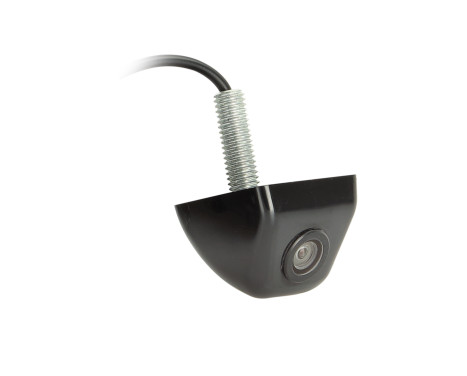

Mini caméra de recul NTSC noire sous châssis avec lignes de guidage.

Description du produit
La caméra de recul carrée universelle est la solution idéale pour les mécaniciens automobiles à la recherche d'une caméra de recul fiable et polyvalente. Facile à installer, elle convient à une large gamme de véhicules.

Avantages de la caméra de recul
Compatibilité universelle : La caméra peut être utilisée sur une grande variété de modèles de véhicules, ce qui en fait un choix flexible pour les garages.
Installation facile : grâce à sa base carrée, la caméra se monte rapidement et facilement.
Conception robuste : L'appareil photo est conçu pour être utilisé dans diverses conditions météorologiques et possède une longue durée de vie.
Détails techniques
Cette caméra offre une image d'une grande netteté et est compatible avec la plupart des moniteurs. Elle est idéale pour une utilisation dans différents types de véhicules et offre une assistance fiable lors des manœuvres de recul.

Données techniques
Spécifications générales
Forme : carré
Type de montage : sous-montage
Couleur : noir
Matière : plastique
Dimensions : L / l / H - 26 mm / 29 mm / 21 mm
Résistance à la poussière et à l'eau : IP68

Spécifications électriques
Tension de fonctionnement de la caméra : +3 V CC
Tension d'alimentation de la caméra : +12 V / +24 V CC > avec convertisseur de tension
Consommation de courant : 90 mA
Plage de températures de fonctionnement : -30 °C à 75 °C
Température de stockage : -40 °C à 80 °C
Spécifications optiques
Type de capteur : CMOS 1/4"
Système d'image : couleur NTSC
Pixels effectifs : 682 x 496
Objectif : 1,9 mm / F 2,0
Lux min. : 0,3 lux
Résolution : 480 lignes TV
Angle de l'objectif : diagonale 170°
Angle de vision : horizontal 120° vertical 85° +5°

Relations
Connexions : rouge : +12 V/+24 V commuté, protégé contre les surcharges ; noir : masse (GND) ; jaune : vidéo (connecteur jack).
Connexion : prise système ACV à 4 broches (m) Ø5,2 mm
Câble de connexion à la caméra 1 m +/- : connecteur système ACV 4 broches (m) Ø 5,2 mm, 1 cavalier
Convertisseur de tension +3 V : prise système ACV 4 broches (v) Ø 10 mm / prise système ACV 4 broches (m) Ø 5,2 mm
Câble d'extension 6,5 m +/- : connecteur ACV 4 broches (femelle) Ø 10 mm / connecteur ACV 4 broches (mâle) Ø 5,2 mm, câble d'alimentation rouge 3 m +/- avec cavalier : connexion à la caméra / connexion du feu de recul au moniteur, câble de masse/GND noir 3 m +/- avec cavalier : connexion au boîtier/GND sur la caméra / connexion au boîtier/GND directement sur le moniteur

Câble de connexion 20 cm +/- : prise système ACV 4 broches (femelle) Ø10 mm, rouge : alimentation, noir : masse, prise jack (mâle) jaune : vidéo

Caractéristiques
Avec lignes d'orientation
Cavalier : vert : activer/désactiver les lignes d’orientation
Suppléments : lignes d’orientation via cavalier

Instructions d'installation
Avant l'installation > Vérifiez l'angle de vision et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test
Accessoires d'installation : Connexion de la caméra aux interfaces : relais de fermeture électronique 2 V-12 V/1,5 A max > Article : 40-AD-REMOTE, Connexion de la caméra au feu de recul : stabilisateur de tension de caméra de recul, signal de recul > Article : 771000-6100
Accessoires optionnels : câble d’extension pour caméra ACV de 5 m > Réf. : 771000-6305, câble d’extension pour caméra ACV de 10 m > Réf. : 771000-6310, câble d’extension pour caméra ACV de 15 m > Réf. : 771000-6315

Informations importantes
Les caméras ACV sont adaptées à une utilisation continue
Le branchement sans le convertisseur de tension +3V fourni endommagera l'appareil photo.

Convient pour :
Universel - Différents modèles - Différentes années

---

Viscosité	Prêt
Garantie	2 ans
