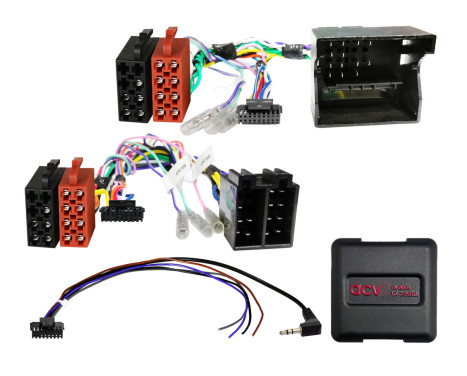

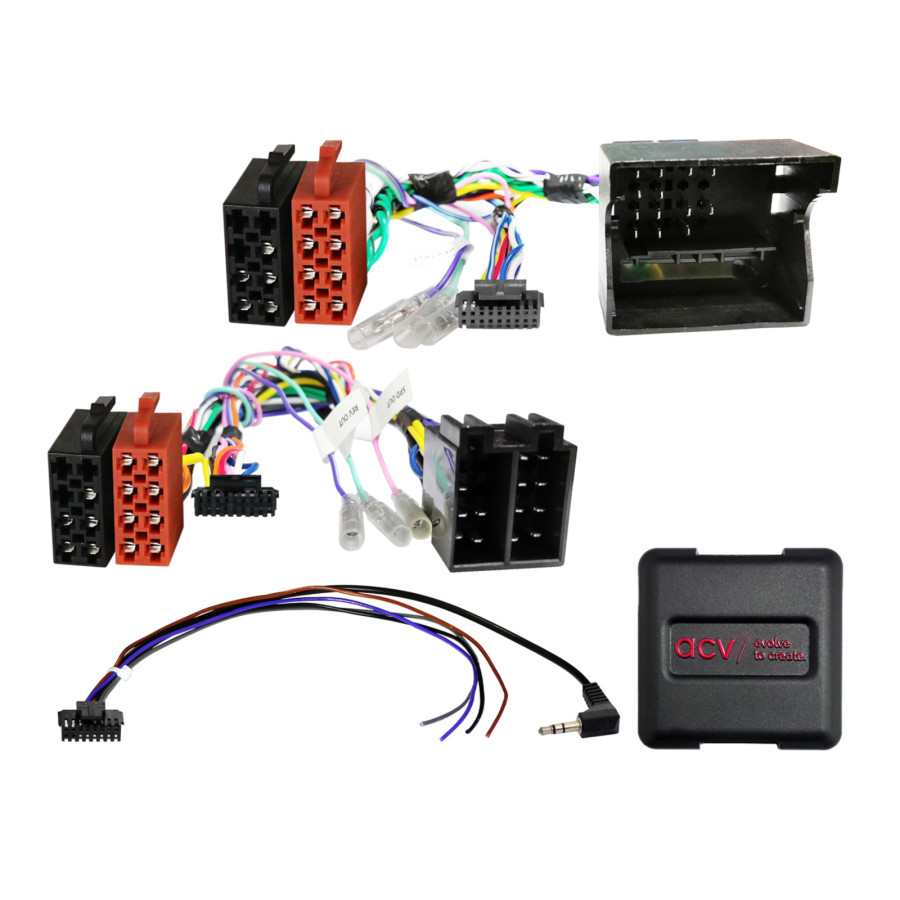

Câble multibrins quadruplelock ISO 40 broches SWI Mercedes/Smart/VW (42smc00c)

interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connexion : prise Mercedes Quadlock à 40 broches
Connexion : ISO

Connexion : Commande au volant d’origine > Prise jack 3,5 mm / câble libre

Véhicules Mercedes avec autoradio OEM 1-DIN Audio 5
Véhicules Mercedes avec autoradio 2-DIN Audio 20 d'origine
Véhicules Mercedes avec système audio 2-DIN 50 APS Comand NTG2 / NTG2.5 et navigation d'origine

Véhicules Mercedes équipés du système de navigation OEM Audio 50 APS Comand NTG2/NTG2.5 :
Réglage de l'heure non pris en charge > Coder les véhicules sur le périphérique OEM si possible Audio 20

Véhicules intelligents avec lecteur CD OEM 2-DIN
Véhicules intelligents avec système de navigation Comand d'origine, verrou Quadlock à 40 broches

Véhicules VW Crafter avec dispositif OEM RCD 2001 1-DIN
Véhicules VW Crafter avec autoradio d'origine RCD 3002 2-DIN
Véhicules VW Crafter avec système de navigation d'origine RNS 4001 / RNS 5001

Véhicules pré-équipés pour radio : Avant l'installation, vérifiez la connexion du bus CAN et l'affectation du connecteur ISO en effectuant des mesures avec l'appareil du constructeur :
Une connexion incorrecte endommagera l'interface.

Véhicules sans connecteur ISO :
Broche 7 : +12 V courant d’allumage Borne 15
Broche 6 : +12 V, borne d’éclairage 58

Connexion au bus CAN :
Distributeur CAN bus intérieur dans le plancher du véhicule
Bus CAN bleu/CAN haut <> blanc/CAN bas (alternative) > climatisation rouge/marron CAN haut <> marron CAN bas

Le signal de marche arrière n'est pas toujours pris en charge :
Signal de recul côté conducteur +12V blanc/bleu alternatif

Véhicules pré-équipés pour autoradio sans autoradio d'origine :
Préparation radio ISO Mercedes/VW Crafter LFB (sans emballage) > Article 42smc017-0

Réglages des commutateurs DIP pour le fabricant du dispositif de mise à niveau (voir BDA)

Compatible avec tous les véhicules dotés d'une interface LFB :

LFB Mercedes divers Fahrzeuge/Smart 40Pin Quadlock en vrac> Article: 42xmc001-0
LFB Mercedes divers Fahrzeuge/Smart(W454)/VW ISO perdre > Article: 42xmc002-0

Pour le prochain véhicule, veuillez :

Mercedes
Mercedes Classe A (C169/W169) 10/2004 - 04/2008
Mercedes Classe A (C169/W169) 06/2008 - 06/2012
Mercedes Classe B (T245) 07/2005 - 04/2008
Mercedes Classe B (T245) 04/2008 - 09/2011
Mercedes Classe C (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Classe CLC (CL203) 06/2008 - 02/2011*
Mercedes Classe CLK (W209) 04/2005 - 01/2010
Mercedes Classe CLS (C219) 04/2008 - 09/2010
Mercedes Classe E (S211/W211) 03/2008 - 01/2009
Mercedes Classe G (W463) 04/2007 - 06/2008
Mercedes Classe G (W164) 09/2008 - 06/2012
Mercedes Classe GL (X164) 09/2006 - 05/2009
Mercedes Classe GL (X164) 05/2009 - 07/2012
Mercedes Classe M (W164) 07/2005 - 04/2008**
Mercedes Classe M (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes Classe R (W251) 09/2005 - 05/2007
Mercedes Classe R (W251) 05/2007 - 05/2010
Mercedes Classe SLK (R171) 04/2008 - 03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Intelligent
Smart For Four (W454) 01/2004 - 04/2007

VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Les signaux suivants sont fournis :
Les véhicules réimportés ou ceux dotés de logiciels différents peuvent présenter des incompatibilités fonctionnelles.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal d'inversion +12V
vert : signal de frein à main à la masse (GND)

Courant de sortie total : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.

télécommande au volant

*Véhicules équipés d'un système audio Harman Kardon d'origine > Article : 13-1190-53
**Véhicules équipés d'un système audio Harman Kardon d'origine > Article : 13-1190-52

Compatibilité

Convient pour :
Mercedes Benz Classe A 2004-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2000-2007 (203)
Mercedes Benz Classe CLK 2002-2010 (209)
Mercedes Benz Classe M 2005-2011 (164)
Mercedes Benz Classe R 2006-2020 (251)
Mercedes Benz Classe SLK 2008-2011 (171)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014

---

Garantie

2 ans
