interface de commande au volant
Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.

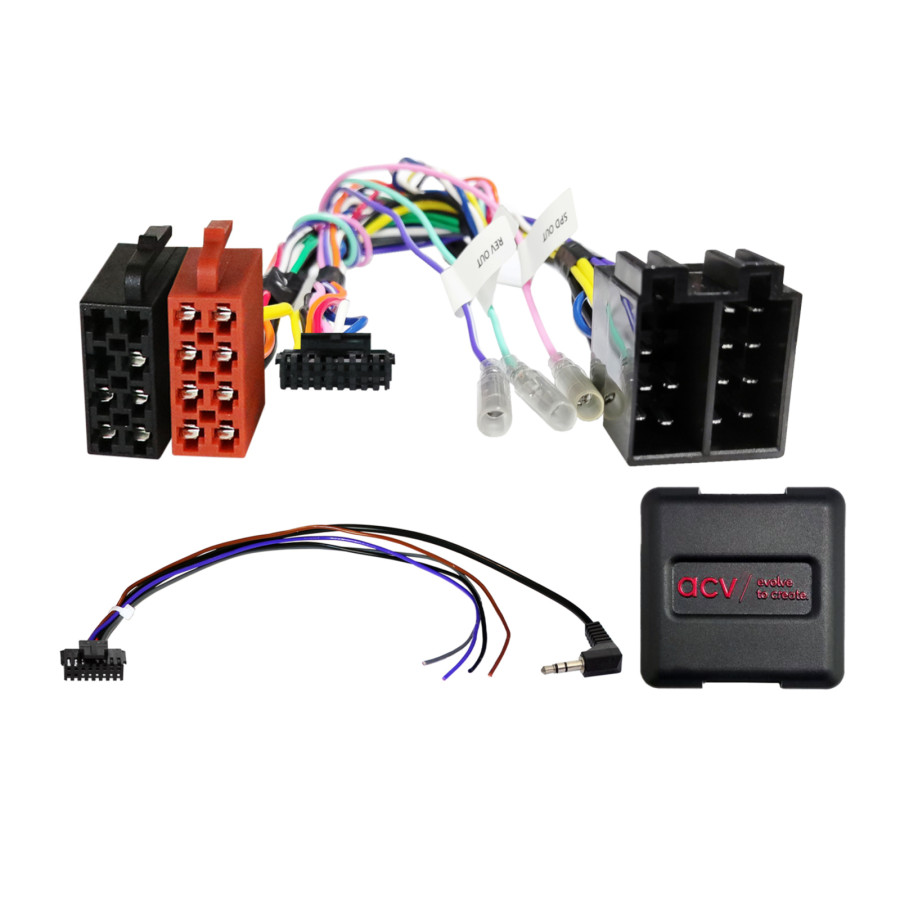

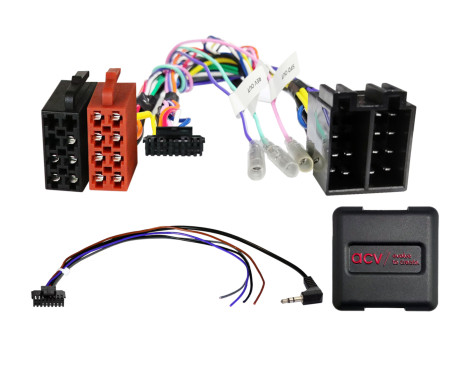

Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.
Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !
Remarque:
Bus CAN
Connexion : ISO
Connexion : Commande au volant d’origine > prise jack 3,5 mm / câble libre
Véhicules avec bus CAN et connecteur d'alimentation ISO
Pour une variante inconnue du connecteur Mercedes :
Câble multibrins quadruplelock ISO/40 broches pour véhicules Mercedes LFB > Article : 42xmc00c
Véhicules Mercedes avec autoradio OEM 1-DIN Audio 5
Véhicules intelligents avec lecteur CD OEM 1-DIN
Véhicules VW avec dispositif OEM RCD 2001 1-DIN
Véhicules pré-équipés pour radio : avant l’installation, vérifiez la connexion du bus CAN et l’affectation du connecteur ISO en mesurant :
Une connexion incorrecte endommagera l'interface.
Véhicules sans connecteur ISO :
Broche 7 : +12 V courant d’allumage Borne 15
Broche 6 : Borne d’éclairage +12 V 58
Véhicules avec différents niveaux de confort intérieur, connexion CAN bus :
marron-rouge pivoté > bleu pivoté : CAN haut
brun devenu > blanc devenu : CAN faible
Moulure de seuil de distributeur CAN bus vers CAN bus
bus CAN vers système de climatisation
Le signal d'inversion +12V n'est pas toujours pris en charge :
Signal de recul côté conducteur > alternative blanc/bleu
Réglages des commutateurs DIP pour le fabricant du dispositif de mise à niveau (voir BDA)
Convient aux véhicules suivants :
Mercedes
Mercedes Classe A (C169/W169) 10/2004 - 04/2008
Mercedes Classe A (C169/W169) 06/2008 - 06/2012
Mercedes Classe B (T245) 07/2005 - 04/2008
Mercedes Classe B (T245) 04/2008 - 09/2011
Mercedes Classe C (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Intelligent
Smart For Four (W454) 01/2004 - 04/2007
VW CRAFTER
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
Les signaux suivants sont donnés :
Les véhicules réimportés ou ceux dotés de logiciels différents peuvent présenter des incompatibilités fonctionnelles.
rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal d'inversion +12V
rose : signal de vitesse
vert : signal de frein à main à la masse (GND)
Capacité de charge de sortie : 250 mA max.
Besoin en courant supérieur à 250 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.
télécommande au volant
Convient pour : Mercedes Benz Classe A 2005-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2004-2007 (203)
Mercedes Benz Sprinter 2006-2018 (906)
Volkswagen Crafter 2006-2018
Mercedes Benz Vito 2006-2014 (639)
Mercedes Benz Viano 2006-2014 (639)
Smart Forfour 2004-2006
