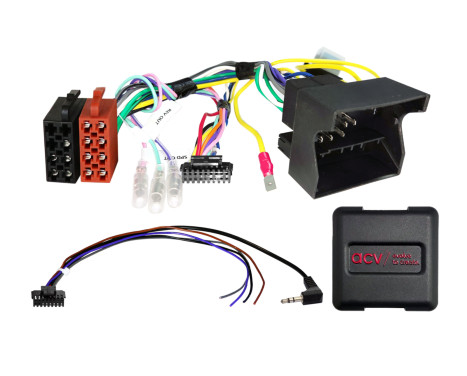

SWI BMW/Mini Vehicles 40Pin Quadlock Multilead CAN Bus (42sbm005)

Name: SWI BMW/Mini Vehicles 40Pin Quadlock Multilead CAN Bus (42sbm005) | Winparts.fr - Interface commande au volant
Brand: ACV
SKU: 2023295
Price: 80.32 EUR
Availability: InStock

Numéro de produit d'origine: 2023295

Numéro de fabrication: 42xbm005

EAN: 4026724675207

80,³² €

TTC

Voir les spécifications du produit

En stock

Livré 20-06-2026

Nombre:

Paiement sécurisé

Echange gratuit sous 30 jours
Toutes pièces, tout véhicule
Livraison J+1
Service d'aide spécialisé

UPS

Service client: 01 56 84 98 98

Posez votre question à nos spécialistes produits.

Questions et réponses.

Compatibilité garantie, trouvez vos pièces auto.

Indiquez votre n° dimmatriculation ou sélectionnez votre véhicule.

Caractéristiques

interface de commande du volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connexion : connecteur BMW Quadlock à 40 broches
Connexion : +12 V continu, pince jaune, fusible pour batterie 30 V

Véhicules équipés d'un dispositif OEM professionnel

Véhicules sans iDrive
Véhicules sans système audio OEM MOST*

Sons d'avertissement/PDC non pris en charge**

Convient aux véhicules suivants :

BMW Série 1 (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW Série 3 (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW Série 5 (E60/E61) 07/2003 - 07/2010*
BMW Série 6 (E63/E64) 09/2004 - 11/2010
BMW Série 7 (E65/E66) 08/2001 - 11/2008
BMW Z4 (E89) 05/2009 - 08/2016
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013*
BMW X6 (E71/E72) 05/2008 - 06/2014*

BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015***

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être fonctionnellement incompatibles.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal d'inversion +12V
rose : signal de vitesse
vert : signal de frein à main à la masse (GND)

Capacité de charge de sortie : 250 mA max.

Besoin en courant supérieur à 250 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.

télécommande au volant

*Véhicules équipés du système audio OEM MOST : BMW Série 1/3/5/X5/X6 Quadlock Multilead MOST Amplificateur > Article : 42xbm012
Adaptateur de système actif optionnel BMW MOST > Cinch > Article : 13-1024-51
**Véhicules avec PDC arrière LFB BMW/Mini divers véhicules Quadlock/PDC 40 pôles > Article : 42a-1024-009
**Interface de signal sonore optionnelle BMW/Citroën/Peugeot/Fiat/Ford/Volvo > Article : can-pdc
***L'affichage du compteur de vitesse d'origine n'est pas pris en charge

Convient pour :
BMW Série 1 2004-2013 (E8-)
BMW Série 3 2006-2013 (E9-)
BMW Série 5 2004-2010 (E6-)
BMW Série 6 2003-2010 (E3-)
BMW Série 6 2003-2010 (E6-)
BMW Série 7 2001-2008 (E6-)
Mini Cooper 2006-2013
BMW Z4 2009 2016 (E8-)
BMW X1 2009-2020 (E8-)
BMW X5 2007-2013 (E7-)
BMW X6 2008-2014 (E7-)

Garantie 2 ans

Compatibilité

BMW

	X1
	X1 (E84) \| 03.2009-06.2015 sDrive 16 d - 1995ccm, 116pk, 85kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 16 i - 1592ccm, 143pk, 105kw - N20 B16 A
	X1 (E84) \| 03.2009-06.2015 sDrive 18 d - 1995ccm, 136pk, 100kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 18 d - 1995ccm, 143pk, 105kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 18 i - 1995ccm, 136pk, 100kw - N46 B20 B, N46 B20 BD
	X1 (E84) \| 03.2009-06.2015 sDrive 18 i - 1995ccm, 150pk, 110kw - N46 B20 B, N46 B20 C, N46 B20 CC, N46 B20 CD, N46 B20 E, N46 B20 BD
	X1 (E84) \| 03.2009-06.2015 sDrive 20 d - 1995ccm, 163pk, 120kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 20 d - 1995ccm, 177pk, 130kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 20 d - 1995ccm, 184pk, 135kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 sDrive 20 i - 1997ccm, 184pk, 135kw - N20 B20 A
	X1 (E84) \| 03.2009-06.2015 xDrive 18 d - 1995ccm, 136pk, 100kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 xDrive 18 d - 1995ccm, 143pk, 105kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 xDrive 20 d - 1995ccm, 163pk, 120kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 xDrive 20 d - 1995ccm, 177pk, 130kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 xDrive 20 d - 1995ccm, 184pk, 135kw - N47 D20 C
	X1 (E84) \| 03.2009-06.2015 xDrive 20 i - 1997ccm, 184pk, 135kw - N20 B20 A
	X1 (E84) \| 03.2009-06.2015 xDrive 23 d - 1995ccm, 204pk, 150kw - N47 D20 D
	X1 (E84) \| 03.2009-06.2015 xDrive 25 d - 1995ccm, 218pk, 160kw - N47 D20 D
	X1 (E84) \| 03.2009-06.2015 xDrive 25 i - 2996ccm, 218pk, 160kw - N52 B30 A
	X1 (E84) \| 03.2009-06.2015 xDrive 28 i - 1997ccm, 245pk, 180kw - N20 B20 A
	X1 (E84) \| 03.2009-06.2015 xDrive 28 i - 2996ccm, 258pk, 190kw - N52 B30 A
	X1 (F48) \| 11.2014-06.2022 sDrive 16 d - 1496ccm, 116pk, 85kw - B37 C15 A
	X1 (F48) \| 11.2014-06.2022 sDrive 18 d - 1995ccm, 136pk, 100kw - B47 C20 A
	X1 (F48) \| 11.2014-06.2022 sDrive 18 d - 1995ccm, 150pk, 110kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 sDrive 18 i - 1499ccm, 140pk, 103kw - B38 A15 A
	X1 (F48) \| 11.2014-06.2022 sDrive 18 i - 1499ccm, 136pk, 100kw - B38 A15 A, B38A15F
	X1 (F48) \| 11.2014-06.2022 sDrive 20 d - 1995ccm, 163pk, 120kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 sDrive 20 d - 1995ccm, 190pk, 140kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 sDrive 20 i - 1998ccm, 178pk, 131kw - B48 A20 A, B48 A20 F
	X1 (F48) \| 11.2014-06.2022 sDrive 20 i - 1998ccm, 192pk, 141kw - B48 A20 A, B48 A20 F
	X1 (F48) \| 11.2014-06.2022 xDrive 18 d - 1995ccm, 136pk, 100kw - B47 C20 A
	X1 (F48) \| 11.2014-06.2022 xDrive 18 d - 1995ccm, 150pk, 110kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 xDrive 20 d - 1995ccm, 163pk, 120kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 xDrive 20 d - 1995ccm, 190pk, 140kw - B47 C20 A, B47 C20 B
	X1 (F48) \| 11.2014-06.2022 xDrive 20 i - 1998ccm, 192pk, 141kw - B48 A20 A, B48 A20 B, B48 A20 F
	X1 (F48) \| 11.2014-06.2022 xDrive 20 i - 1998ccm, 178pk, 131kw - B48 A20 A, B48 A20 F
	X1 (F48) \| 11.2014-06.2022 xDrive 25 d - 1995ccm, 231pk, 170kw - B47 C20 B
	X1 (F48) \| 11.2014-06.2022 xDrive 25 e Plug-in-Hybrid - 1499ccm, 220pk, 162kw - B38 A15 A
	X1 (F48) \| 11.2014-06.2022 xDrive 25 i - 1998ccm, 231pk, 170kw - B48 A20 B, B46 A20 B, B42 S20 A
	X1 Van
	X1 Van (F48) \| 11.2015-05.2022 sDrive 20 d - 1995ccm, 190pk, 140kw - B47 C20 A, B47 C20 B
	X5
	X5 (E70) \| 10.2006-07.2013 3.0 3.0d - 2993ccm, 211pk, 155kw - M57 D30 (306D3)
	X5 (E70) \| 10.2006-07.2013 3.0 d - 2993ccm, 235pk, 173kw - M57 D30 (306D3)
	X5 (E70) \| 10.2006-07.2013 3.0 sd - 2993ccm, 286pk, 210kw - M57 D30 (306D5)
	X5 (E70) \| 10.2006-07.2013 3.0 si - 2996ccm, 272pk, 200kw - N52 B30 A, N52 B30 BF, N52 B30 AF
	X5 (E70) \| 10.2006-07.2013 4.8 i xDrive - 4799ccm, 355pk, 261kw - N62 B48 B
	X5 (E70) \| 10.2006-07.2013 M - 4395ccm, 555pk, 408kw - S63 B44 A
	X5 (E70) \| 10.2006-07.2013 M 50 d - 2993ccm, 381pk, 280kw - N57 D30 C
	X5 (E70) \| 10.2006-07.2013 xDrive 30 d - 2993ccm, 235pk, 173kw - M57 D30 (306D3)
	X5 (E70) \| 10.2006-07.2013 xDrive 30 d - 2993ccm, 245pk, 180kw - N57 D30 A
	X5 (E70) \| 10.2006-07.2013 xDrive 30 d - 2993ccm, 211pk, 155kw - N57 D30 A, M57 D30 (306D3)
	X5 (E70) \| 10.2006-07.2013 xDrive 30 i - 2996ccm, 272pk, 200kw - N52 B30 A
	X5 (E70) \| 10.2006-07.2013 xDrive 35 d - 2993ccm, 286pk, 210kw - M57 D30 (306D5)
	X5 (E70) \| 10.2006-07.2013 xDrive 35 i - 2979ccm, 306pk, 225kw - N55 B30 A
	X5 (E70) \| 10.2006-07.2013 xDrive 35 i - 2979ccm, 320pk, 235kw - N55 B30 A
	X5 (E70) \| 10.2006-07.2013 xDrive 40 d - 2993ccm, 306pk, 225kw - N57 D30 B
	X5 (E70) \| 10.2006-07.2013 xDrive 40 i - 2979ccm, 306pk, 225kw - N55 B30 A
	X5 (E70) \| 10.2006-07.2013 xDrive 48 i - 4799ccm, 355pk, 261kw - N62 B48 B
	X5 (E70) \| 10.2006-07.2013 xDrive 50 i - 4395ccm, 408pk, 300kw - N63 B44 A
	X5 (F15, F85) \| 08.2013-07.2018 M - 4395ccm, 575pk, 423kw - S63 B44 B
	X5 (F15, F85) \| 08.2013-07.2018 M 50 d - 2993ccm, 381pk, 280kw - N57 D30 C
	X5 (F15, F85) \| 08.2013-07.2018 sDrive 25 d - 1995ccm, 231pk, 170kw - B47 D20 B
	X5 (F15, F85) \| 08.2013-07.2018 sDrive 25 d - 1995ccm, 218pk, 160kw - N47 D20 D
	X5 (F15, F85) \| 08.2013-07.2018 sDrive 25 d - 1995ccm, 211pk, 155kw - N47 D20 D, B47 D20 B
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 25 d - 1995ccm, 231pk, 170kw - B47 D20 B
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 25 d - 1995ccm, 218pk, 160kw - N47 D20 D
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 25 d - 1995ccm, 211pk, 155kw - N47 D20 D, B47 D20 B
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 30 d - 2993ccm, 258pk, 190kw - N57 D30 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 30 d - 2993ccm, 277pk, 204kw - N57 D30 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 30 d - 2993ccm, 286pk, 210kw - N57 D30 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 35 i - 2979ccm, 306pk, 225kw - N55 B30 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 35 i - 2979ccm, 326pk, 240kw - N55 B30 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 40 d - 2993ccm, 313pk, 230kw - N57 D30 B
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 40e - 1997ccm, 279pk, 205kw - N20 B20 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 40e - 1997ccm, 313pk, 230kw - N20 B20 A
	X5 (F15, F85) \| 08.2013-07.2018 xDrive 50 i - 4395ccm, 449pk, 330kw - N63 B44 B
	X6
	X6 (E71, E72) \| 10.2007-07.2014 ActiveHybrid - 4395ccm, 485pk, 357kw - N63 B44 A
	X6 (E71, E72) \| 10.2007-07.2014 M - 4395ccm, 555pk, 408kw - S63 B44 A
	X6 (E71, E72) \| 10.2007-07.2014 M 50 d - 2993ccm, 381pk, 280kw - N57 D30 C
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 30 d - 2993ccm, 235pk, 173kw - M57 D30 (306D3)
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 30 d - 2993ccm, 211pk, 155kw - N57 D30 A
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 30 d - 2993ccm, 245pk, 180kw - N57 D30 A
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 35 d - 2993ccm, 286pk, 210kw - M57 D30 (306D5)
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 35 i - 2979ccm, 320pk, 235kw - N55 B30 A
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 35 i - 2979ccm, 306pk, 225kw - N55 B30 A, N54 B30 A
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 40 d - 2993ccm, 306pk, 225kw - N57 D30 B
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 50 i - 4395ccm, 408pk, 300kw - N63 B44 A
	X6 (E71, E72) \| 10.2007-07.2014 xDrive 50 i - 4395ccm, 449pk, 330kw - N63 B44 A
	X6 (F16, F86) \| 08.2014-07.2019 M - 4395ccm, 575pk, 423kw - S63 B44 B
	X6 (F16, F86) \| 08.2014-07.2019 M 50 d - 2993ccm, 381pk, 280kw - N57 D30 C
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 30 d - 2993ccm, 211pk, 155kw - N57 D30 A
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 30 d - 2993ccm, 258pk, 190kw - N57 D30 A
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 30 d - 2993ccm, 277pk, 204kw - N57 D30 A
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 35 i - 2979ccm, 306pk, 225kw - N55 B30 A
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 35 i - 2979ccm, 326pk, 240kw - N55 B30 A
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 40 d - 2993ccm, 313pk, 230kw - N57 D30 B
	X6 (F16, F86) \| 08.2014-07.2019 xDrive 50 i - 4395ccm, 449pk, 330kw - N63 B44 B
	Z4 Roadster
	Z4 Roadster (E85) \| 12.2002-02.2009 2.0 i - 1995ccm, 150pk, 110kw - N46 B20 B
	Z4 Roadster (E85) \| 12.2002-02.2009 2.2 i - 2171ccm, 170pk, 125kw - M54 B22 (226S1)
	Z4 Roadster (E85) \| 12.2002-02.2009 2.5 i - 2494ccm, 192pk, 141kw - M54 B25 (256S5)
	Z4 Roadster (E85) \| 12.2002-02.2009 2.5 i - 2497ccm, 177pk, 130kw - N52 B25 A
	Z4 Roadster (E85) \| 12.2002-02.2009 2.5 si - 2497ccm, 218pk, 160kw - N52 B25 A
	Z4 Roadster (E85) \| 12.2002-02.2009 2.5 si - 2497ccm, 211pk, 155kw - N52 B25 A, N52 B25 AF
	Z4 Roadster (E85) \| 12.2002-02.2009 3.0 i - 2979ccm, 231pk, 170kw - M54 B30 (306S3)
	Z4 Roadster (E85) \| 12.2002-02.2009 3.0 si - 2996ccm, 265pk, 195kw - N52 B30 A, N52 B30 BF
	Z4 Roadster (E85) \| 12.2002-02.2009 M - 3246ccm, 343pk, 252kw - S54 B32 (326S4)
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 18 i - 1997ccm, 156pk, 115kw - N20 B20 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 20 i - 1997ccm, 163pk, 120kw - N20 B20 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 20 i - 1997ccm, 184pk, 135kw - N20 B20 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 23 i - 2497ccm, 204pk, 150kw - N52 B25 A, N52 B25 BF
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 28 i - 1997ccm, 245pk, 180kw - N20 B20 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 30 i - 2996ccm, 265pk, 195kw - N52 B30 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 30 i - 2996ccm, 258pk, 190kw - N52 B30 A, N52 B30 BF, N52 B30 B
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 35 i - 2979ccm, 306pk, 225kw - N54 B30 A
	Z4 Roadster (E89) \| 02.2009-08.2016 sDrive 35 is - 2979ccm, 340pk, 250kw - N54 B30 A
