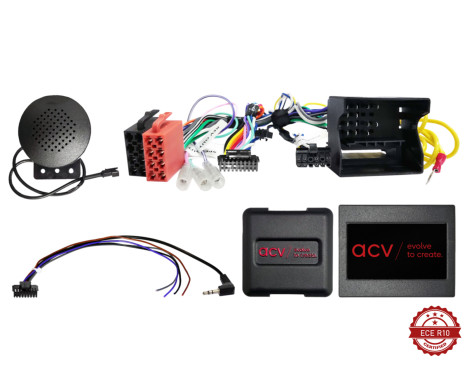

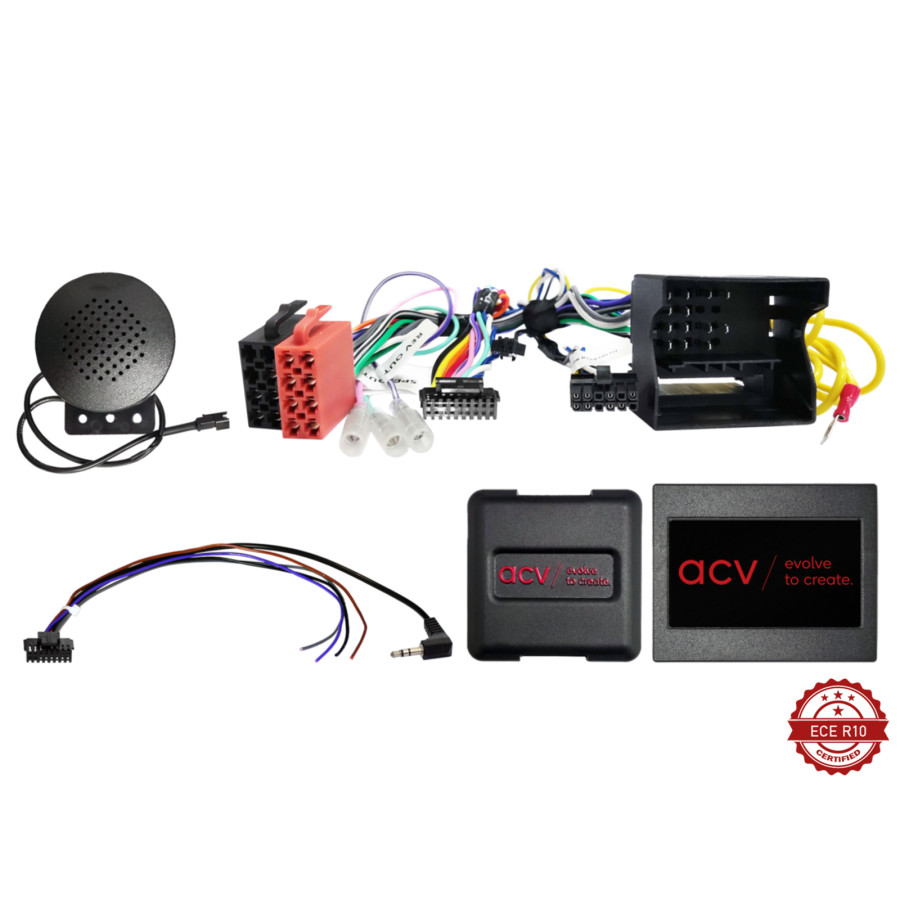

SWI BMW séries 1/3/5 40 broches multicanaux CAN Bus/PDC (42sbm006)

interface de commande du volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
laquelle se trouve dans votre voiture pour vous assurer que vous avez la bonne.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connecteur : Quadlock BMW 40 broches
Connecteur : OEM SWC > connexion 3,5 mm / fil libre
Connecteur : +12 V continu, borne jaune 30, batterie avec fusible

véhicules sans iDrive
véhicules sans système de renforcement OEM MOST

véhicules équipés du système de renforcement OEM MOST :
Amplificateur multiconducteur SWC BMW séries 1/3/5/X5/X6 Quadlock MOST > article : 42xbm012
Adaptateur système actif BMW MOST>RCA > article : 13-1024-51

PDC / signaux d'avertissement pris en charge

Réglages des commutateurs DIP pour le fabricant du dispositif de mise à niveau (consultez le manuel)

Application par véhicule :

BMW Série 1 (E81/E82/E87/E88) 03/2004 - 10/2013*
BMW Série 3 (E90/E91/E92/E93) 03/2005 - 10/2013*
BMW Série 5 (E60/E61) 07/2003 - 03/2007*
BMW Série 5 (E60/E61) 03/2007 - 02/2010*
BMW Série 6 (E63/E64) 09/2004 - 11/2010
BMW Série 7 (E65/E66) 08/2001 - 11/2008
BMW X1 (E84) 10/2009 - 06/2015
BMW X5 (E70) 03/2007 - 09/2013*
BMW X6 (E71/E72) 05/2008 - 06/2014*
BMW Z4 (E89) 05/2009 - 08/2016

BMW Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015**

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctionnalités.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal inverse +12 V
rose : signal d'impulsion de vitesse
vert : signal de frein de stationnement GND

Capacité de charge de sortie : max. 250 mA

consommation de courant supérieure à 250 mA :
1 résistance de bobine de relais min. 75 ohms
2 bobines de relais, résistance minimale de 150 ohms

SWC

Signalisations d'avertissement PDC arrière prises en charge
Prise en charge des signaux d'avertissement

*Véhicules équipés du système d'amplification OEM MOST SWC BMW Série 1/3/5/X5/X6 Amplificateur Quadlock 40 broches MOST > article : 42xbm012
Adaptateur optionnel pour système actif BMW MOST > RCA > article : 13-1024-51
**L'affichage du compteur de vitesse d'origine n'est pas pris en charge

Convient pour :
Universel
BMW Série 1 2004-2013 (E8-)
BMW Série 3 2005-2013 (E9-)
BMW Série 5 2003-2010 (E6-)
BMW Série 6 2004-2010 (E6-)
BMW Série 7 2001-2008 (E6-)
BMW X1 2009-2015 (E8-)
BMW X5 2007-2013 (E7-)
BMW X6 2008-2014 (E7-)
BMW Z4 2009-2016
Mini Cooper 2006-2015

---

Garantie	2 ans
Convient pour	Bus CAN
