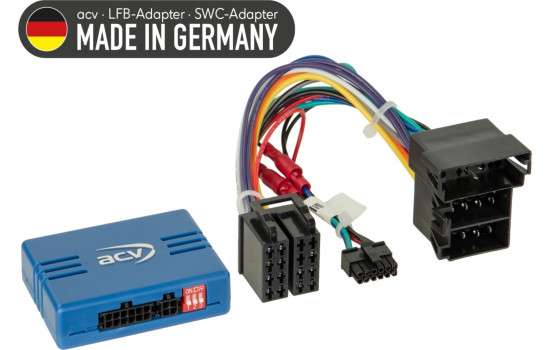

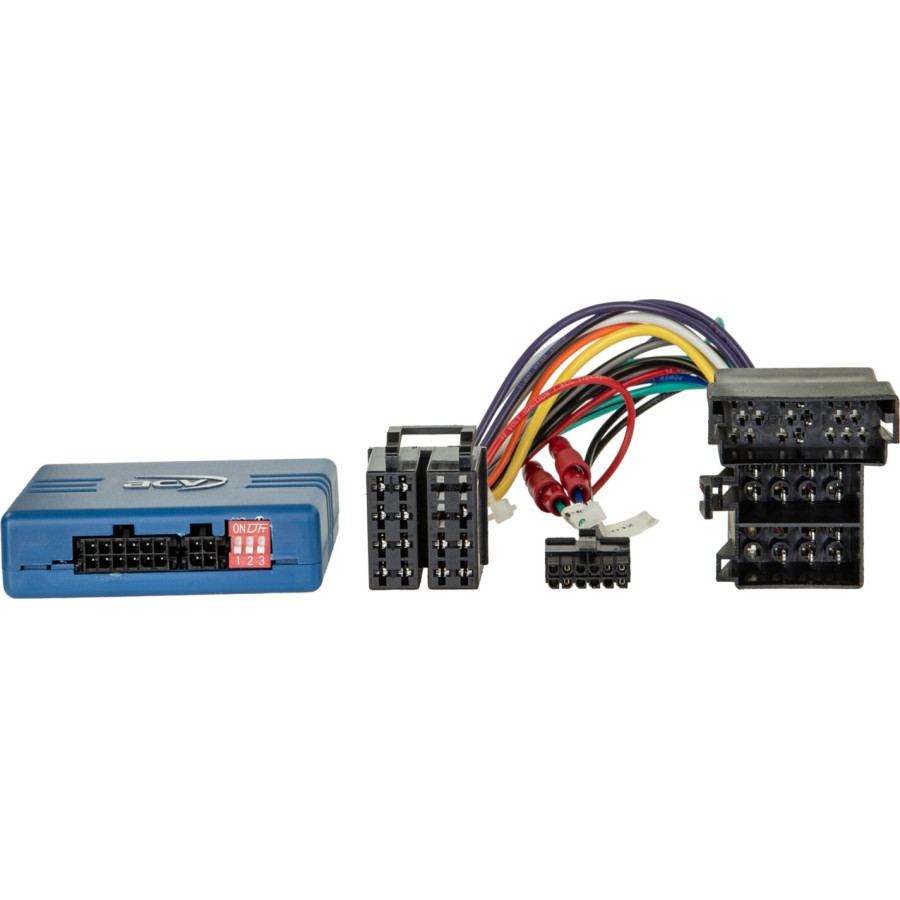

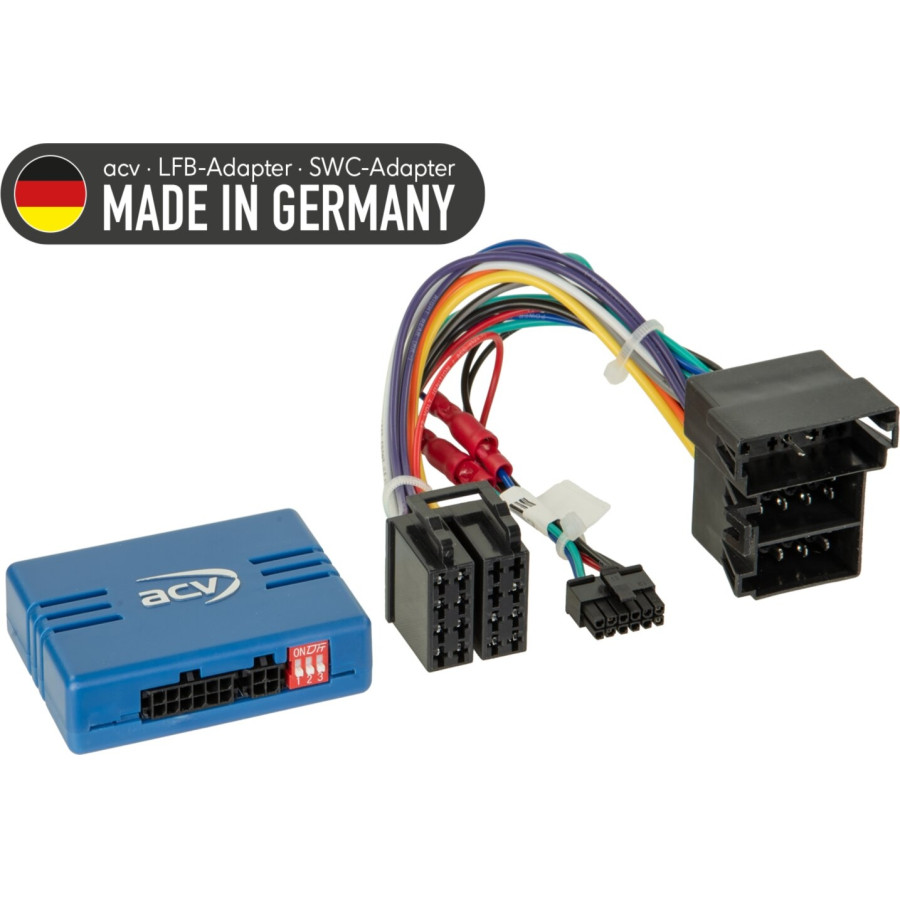

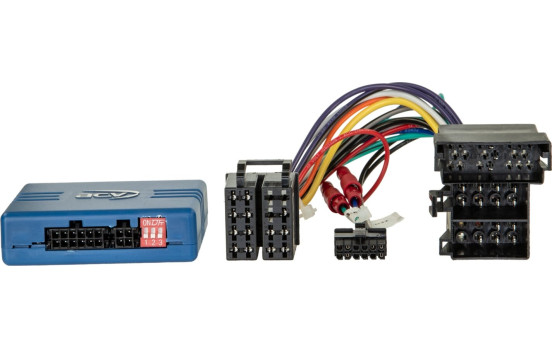

SWI Citroën/Fiat/Opel/Peugeot ISO/Mini ISO analogique

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarque:

analogique

Connexion: ISO/Mini ISO

Véhicules avec préparation radio
Véhicules avec courant d'allumage +12 V et LFB analogique dans la broche mini fiche ISO 10/11/12 SWC1/GND/SWC2

Véhicules sans dispositif OEM

Véhicules équipés d'un dispositif Daiichi OEM câblé directement avec des câbles colorés :

Vérifiez les signaux analogiques avant l'installation avec un appareil OEM > Image de l'article 2

Broche 3 : signal de frein à main GND à la terre
Broche 4 : signal de vitesse
Broche 5 : borne d'éclairage +12 V 58
Broche 8 : SWC GND
Broche 9 : Clé 1 > vert
Broche 10 : Clé 2 > bleu
Broche 19 : signal inverse +12 V
Broche 28 : signal de mise au silence GND à la terre
Broche 42 : borne d'allumage +12 V 15

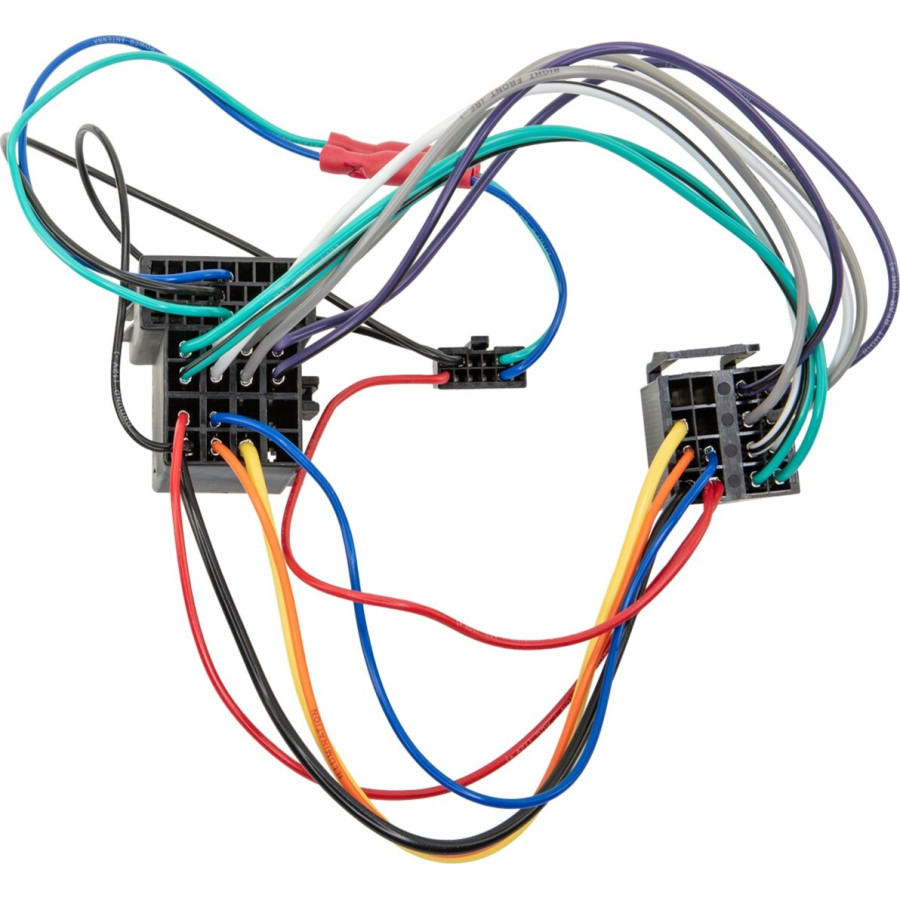

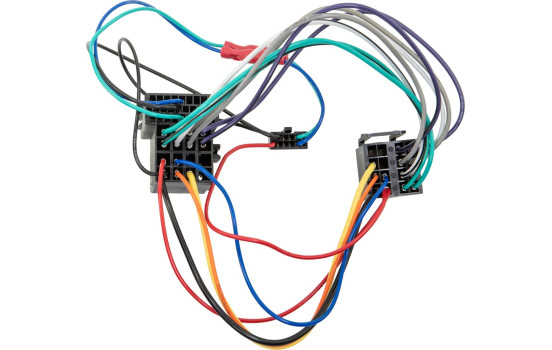

Jeu de câbles en T d'adaptation Citroën/Dodge/Fiat/Jeep/Opel/Peugeot 52 broches > Pièce : 57-1095

Convient aux véhicules suivants :

Citron
Citroën Jumper (250) 05/2014 - 2023
Citroën Relais (250) 05/2014 - 2023

Décret
Fiat Ducato (ZFA 250) 05/2014 - 11/2021

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 09/2014 - 2023

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

Télécommande au volant

Câble de connexion pour les fabricants de radio suivants :

Appareils divers multilead : 42arc100

Connexion jack alpine 3,5 mm : 42arc101
Blaupunkt 2010> Connexion jack 3,5 mm : 42arc107
Blaupunkt 2010> Connexion Key1 / Key2 / (GND) : 42arc000
Connexion Chine HU Key1 / Key2 / (GND) : 42arc000
Connexion jack Clarion 3,5 mm : 42arc104
Connexion par câble unique Digital Dynamics : 42arc108
Connexion ESX Key1 / Key2 : 42arc000
Connexion jack 3,5 mm JVC : 42arc104
Connexion par câble unique JVC : 42arc105
Connexion par câble unique Kenwood : 42arc105
Kenwood 2017> Connexion jack 3,5 mm : 42arc107
Kenwood 2020> Connexion Key1 / Key2 / GND : 42arc000
Connexion jack 3,5 mm Pioneer : 42arc107
Connexion Snooper Key1 / Key2 : 42arc000
Connexion jack Sony 3,5 mm : 42arc107
Connexion par câble unique XZent : 42arc108
Connexion par câble unique Zenec : 42arc108

Convient pour :
Citroën Jumper 2014-2023
Citroën Relais 2014-2023
Fiat Ducato 2014-2021
Opel Movano 2021-2023
Peugeot Boxer 2014-2023

---

Garantie

2 ans
