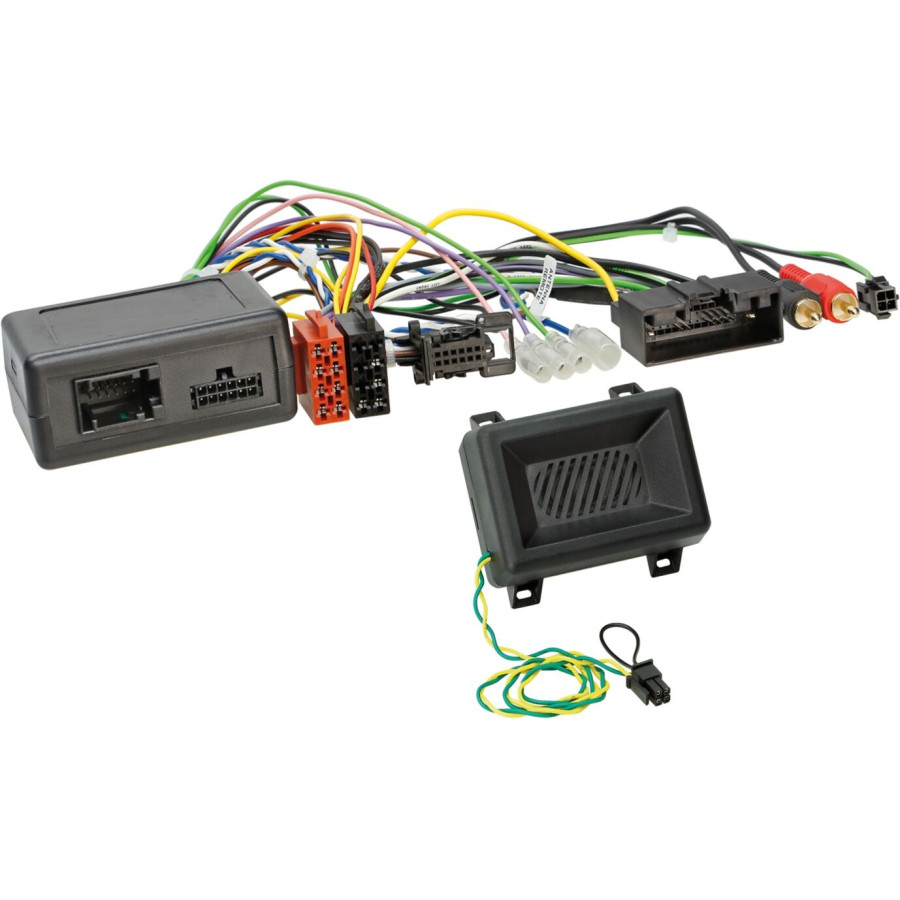

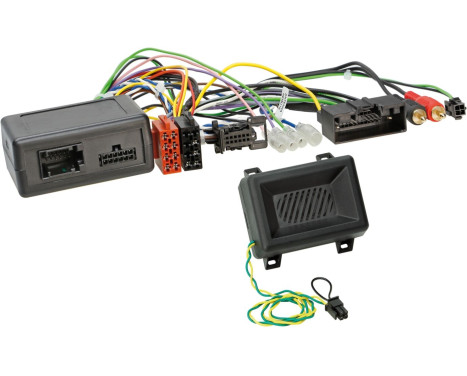

SWI Divers modèles Ford OEM Spécifique

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :

Attention :

Bus CAN

Connexion : connecteur Ford 24 broches
Connexion: connecteur d'affichage AMP

Véhicules avec volant OK et/ou bouton de fonction vocale
Véhicules avec affichage OEM*
Véhicules avec lecteur CD sous le moniteur
Véhicules avec SYNC : fonction SYNC non prise en charge

Désactivez les fonctions SYNC et BT avant l'installation
La fonction d'appel d'urgence SYNC est désactivée avec la fonction BT

Évitez les dysfonctionnements dans les paramètres du véhicule :

Éteignez l'appareil de mise à niveau
Appuyez sur le bouton vocal pendant 2 secondes maximum pour appeler le menu des paramètres.
Effectuez les réglages uniquement comme décrit dans le manuel.

En cas de dysfonctionnement en mode réglage

Réinitialisation après l'arrêt du bus CAN

Le câble de l'écran devra peut-être être rallongé *****

Convient aux véhicules suivants :

Ford B-MAX (JK8) 10/2012 - 09/2017
Ford C-MAX (DXA) 11/2010 - 05/2015*****
Ford C-MAX (DXA) 06/2015 - 12/2019*****
Ford Ecosport (JK8) 02/2014 - 10/2017
Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
Ford Focus (DYB) 09/2011 - 09/2014
Ford Focus (DBY) 10/2014 - 08/2018
Ford Kuga (DM2) 03/2013 - 01/2017****/*****
Ford Kuga (DM2) 01/2017 - 12/2019****/*****
Ford Ranger (2AB) 12/2011 - 12/2015
Ford Transit Connect (PJ2) 12/2013 - 05/2018***
Ford Transit personnalisé (FAC/FDA) 08/2012 - 06/2016**
Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018***
Ford Transit Tourneo personnalisé (FAC/FAD) 08/2012 - 06/2016**
Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016**
Ford Taureau 2008 - 2012

Les signaux suivants sont donnés :

Tension de contact
Relief
En arrière
impulsion de vitesse

Télécommande au volant

Derrière PDC
Tonalités d'avertissement
Les paramètres du véhicule sont conservés

*Véhicules sans afficheur OEM LFB Ford véhicules divers 24Pin sans afficheur > Article : 42sfo015
**Véhicules avec norme d'émission Euro 5
**Véhicules avec norme d'émission Euro 6 > Article : 42sfo018
***Véhicules avec petit écran
**** Véhicules sans écran tactile OEM

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : câble Clarion 42ct
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3-0
Câble LFB 42s/acv > Multilead diverses unités/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasonicleread
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022 > connexion : 42ctpioneerlead2
Câble LFB 42s/acv > Unités avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead




Convient pour :
Ford Ranger2012-2015
Ford B-Max 2012-2017
Ford Kuga2013-2019
Ford Fiesta 2012-2017
Ford C-Max 2010-2019
Ford Focus 2011-2018
Ford Transit personnalisé 2012-2016
Ford Escape 2013-2020
Ford Ecosport 2014-2017
Ford Transit Connect 2013-2018
Ford Taureau 2008-2012

---

Garantie

2 ans
