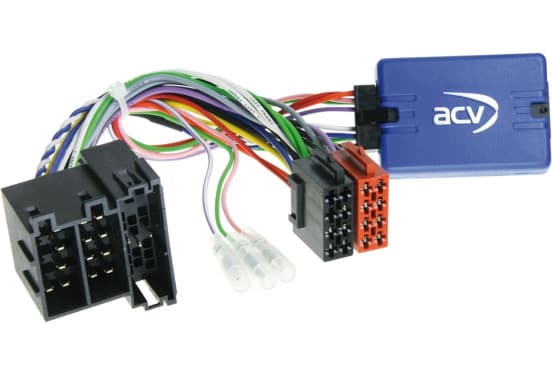

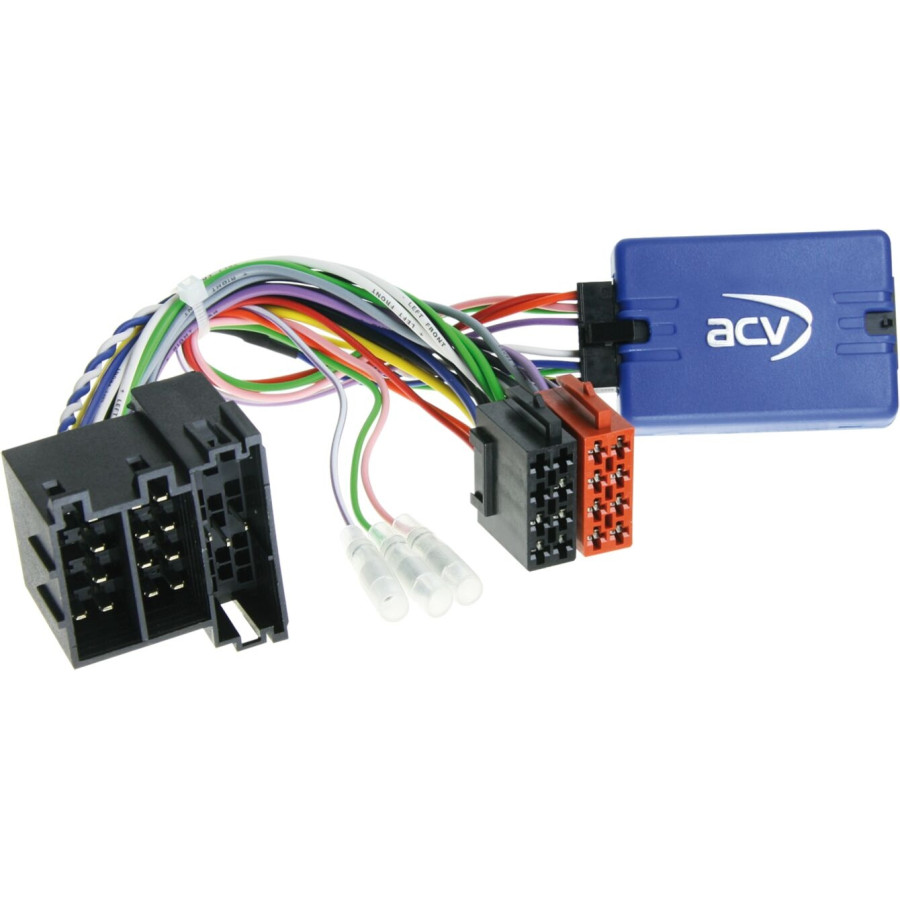

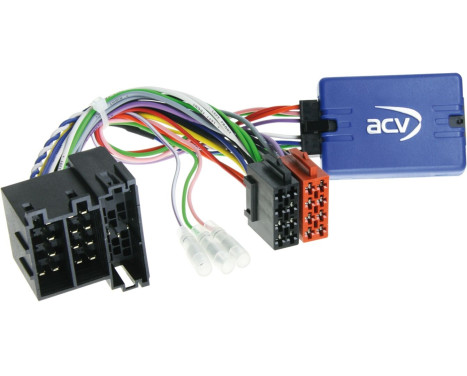

SWI Fiat Ducato (250) 2006-2011 Mini ISO

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Adaptateur de commande au volant

Remarque:

analogique
Bus CAN

connexion: ISO / Mini ISO

Véhicules avec unité OEM
Véhicules avec 6 boutons/fonctions de télécommande au volant
Véhicules avec bus CAN et LFB analogique dans connecteur mini-ISO C2 broche 10/11/12

Les véhicules équipés du module Blue&Me > Silverbox doivent rester installés

Convient aux véhicules suivants :

Fiat Ducato (ZAF 250) 06/2006 - 06/2011

Les signaux suivants sont fournis :

Les véhicules importés ou les véhicules dotés d'autres logiciels peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : éclairage +12V borne 58
violet/blanc : signal d'inversion +12 V
vert : signal de frein à main GND à la masse

Capacité de charge de l'ensemble des sorties : 100 mA max.

Besoin de puissance supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Connexion Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : câble Clarion 42ct
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasoniclead
Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion lâche : 42ctpioneerlead2
Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Convient pour :
Universel
Fiat Ducato 2006-2011

---

Garantie

2 ans
