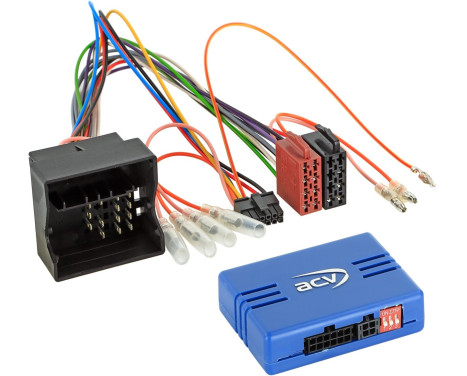

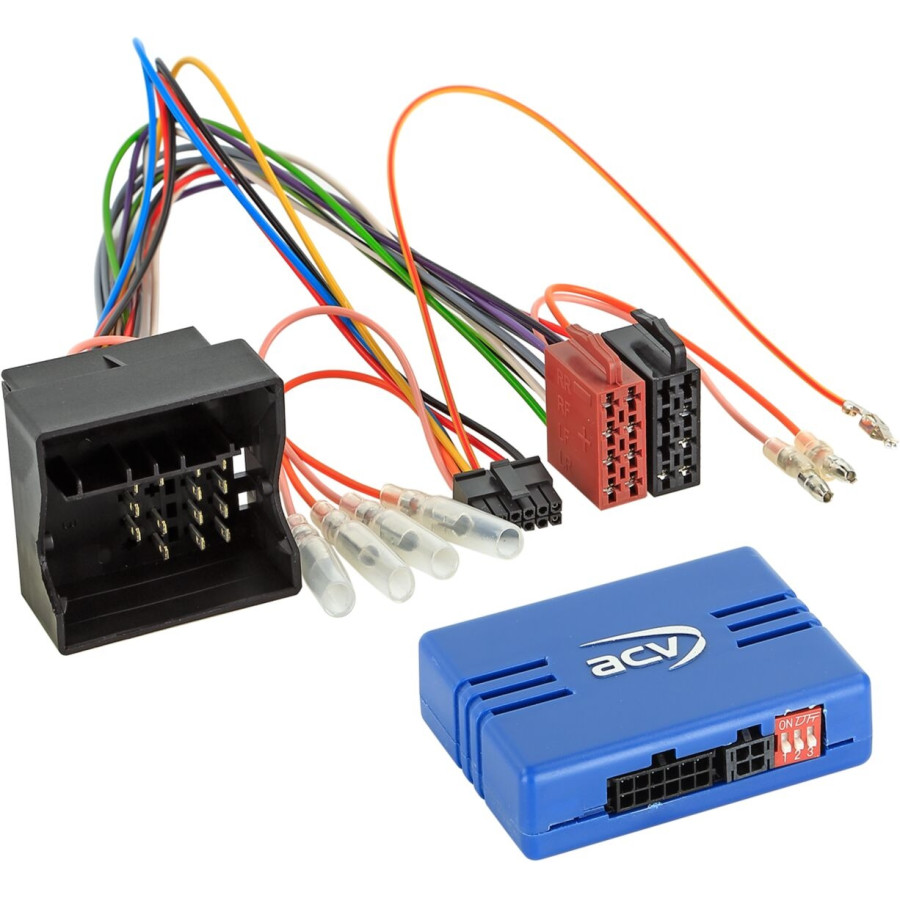

SWI Ford Focus / C-Max / Mondeo / S-Max / Galaxy / Kuga 40Pin Quadlock

Commandes au volant Ford
Conservez les fonctions d'origine de la télécommande au volant lorsque vous échangez votre radio d'usine contre une radio de rechange.
Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et vérifiez si elles s'adaptent optiquement et techniquement.
Vérifiez également que l'une des radios d'usine d'origine spécifiées est installée dans votre véhicule.
Attention :
Bus CAN
Connexion : connecteur Ford Quadlock 40 broches > Article : 42cx35
Sorties : 1A maximum.
Vérifier la position du dip switch
Véhicules avec bus CAN sans courant de démarrage +12V
Véhicules sans fonction SWI analogique à 3 câbles dans le connecteur MQS
Véhicules sans navigation OEM avec climatisation intégrée

Convient aux véhicules suivants :
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012**
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015*
Les signaux suivants sont donnés :
inflammation
relief
marche arrière
impulsions de vitesse
commandes au volant
* Veuillez vérifier la fonction PDC sans radio d'usine avant l'installation / PDC n'est pas pris en charge
Câble de connexion pour les fabricants de radio suivants :
Différents appareils multifilaires : 42arc100
Connexion jack alpine 3,5 mm : 42arc101
Blaupunkt 2010> Connexion jack 3,5 mm : 42arc107
Blaupunkt 2010> Connexion Key1 / Key2 / (GND) : 42arc000
Connecteur Chine HU Key1/Key2/(GND) : 42arc000
Connexion jack Clarion 3,5 mm : 42arc104
Connecteur de câble unique Digital Dynamics : 42arc108
Connecteur ESX Key1/Key2 : 42arc000
Connecteur jack 3,5 mm JVC : 42arc104
Connecteur de câble unique JVC : 42arc105
Connecteur de câble unique Kenwood : 42arc105
Kenwood 2017> Connexion jack 3,5 mm : 42arc107
Kenwood 2020>Connecteur Key1/Key2/GND : 42arc000
Prise Pioneer 3,5 mm : 42arc107
Connecteur Pioneer AVH/DMH/SPH 3,5 mm : 42arc1072
Connexion Snooper Key1 / Key2 : 42arc000
Prise Sony 3,5 mm : 42arc107
Connecteur de câble unique XZent : 42arc108
Connecteur de câble unique Zenec : 42arc108

Convient pour :
Ford Galaxy2006-2015
Ford Kuga2008-2012
Ford Mondeo 2003-2014
Ford S-Max 2006-2015

---

Garantie

2 ans
