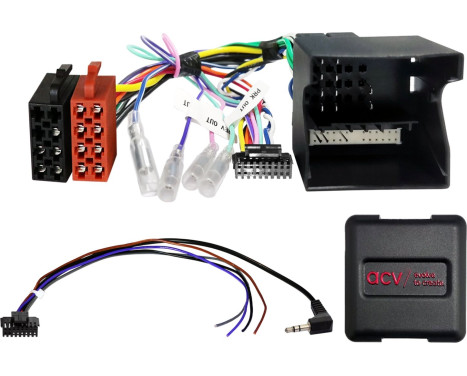

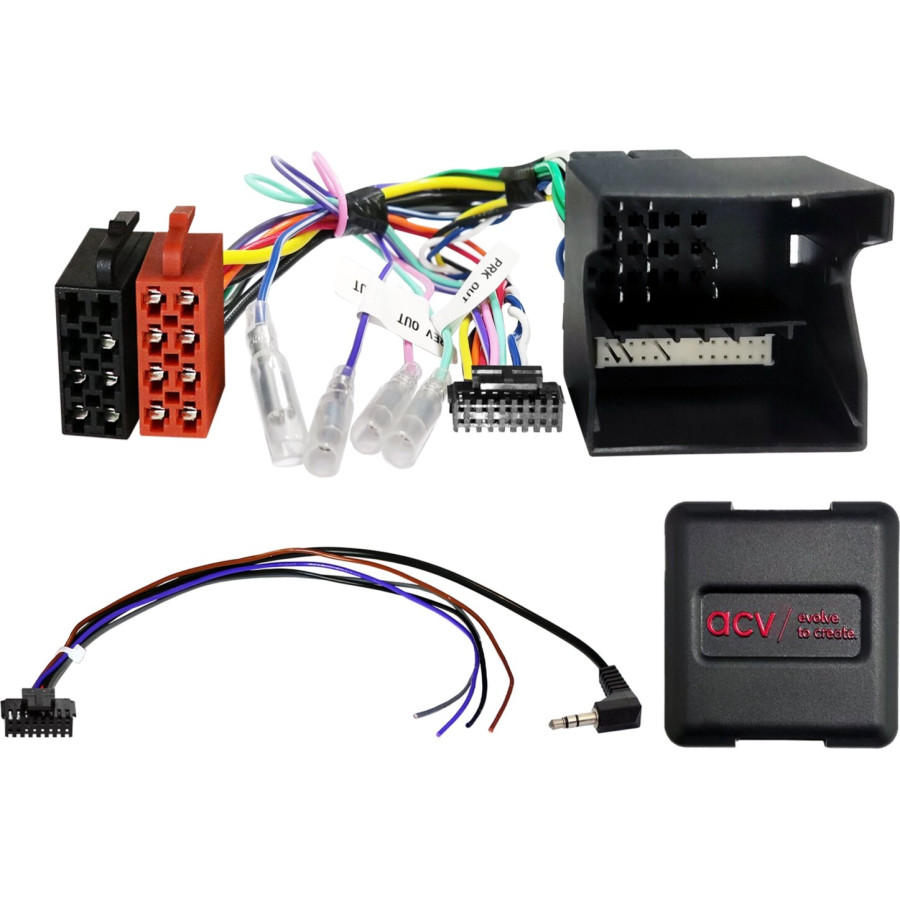

SWI Mercedes Benz Classe E/CLS/SL/SLK Quadlock 40 broches MB2 (42smc004)

interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connexion : prise Mercedes Quadlock MB2 à 40 broches
Connexion : Commande au volant d’origine > prise jack 3,5 mm / câble libre

Véhicules équipés d'un autoradio OEM 2-DIN 20
Liste des véhicules équipés d'un bus CAN et d'un connecteur MQS

Véhicules sans système audio 2-DIN, système de navigation OEM Comand NTG2/NTG2.5 et APS 50.
Véhicules sans passerelle audio
Véhicules sans système audio d'origine Harman Kardon

Véhicules équipés d'une passerelle audio :
Extension de passerelle audio Mercedes > Câble ISO 2,5 m > Article : 1195-25-2500-0
Extension de passerelle audio Mercedes > ISO 6,5 m (sans adaptateur) > Article : 1195-25-6500-0
LFB Mercedes véhicules divers ISO/10 broches ISO/Mini ISO > Article : 42a-1190-001

Véhicules équipés d'un système audio Harman Kardon d'origine :
Appareil OEM Audio 20
Adaptateur système actif Mercedes passerelle audio MOST > Cinch > Article : 13-1190-51

Système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5
Amplificateur Harman Kardon LFB Mercedes CLS/Classe E/SLK (la plupart des pièces détachées) > Référence : 42xmc013-0

Véhicules équipés du système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5 :
Réglage de l'heure non pris en charge > Si possible, programmez le véhicule pour l'appareil OEM Audio 20

Réglages des commutateurs DIP pour le fabricant du dispositif de rechange (voir BDA)

Convient aux véhicules suivants :
Mercedes Classe CLS (W219) 10/2004 - 06/2008
Mercedes Classe E (S211/W211) 03/2002 - 02/2008*
Mercedes Classe SLK (R171) 03/2004 - 03/2008

Les signaux suivants sont fournis :
Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctionnalités.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal d'inversion +12V
rose : signal de vitesse
vert : signal de frein à main à la masse (GND)

Capacité de charge de sortie : 250 mA max.

Besoin en courant supérieur à 250 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.

télécommande au volant

*Fonction de compartiment de rangement électrique non prise en charge

Remplacement pour le 42mc004

Convient pour :
Mercedes-Benz Classe CLS 2004-2008 (219)
Mercedes Benz Classe E 2002-2008 (211)
Mercedes Benz Classe SL 2006-2008 (230)
Mercedes Benz Classe SL 2008-2011 (230)
Mercedes Benz Classe SLK 2004-2008 (171)

---

Garantie

2 ans
