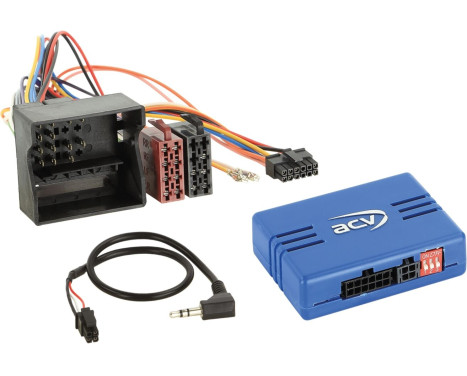

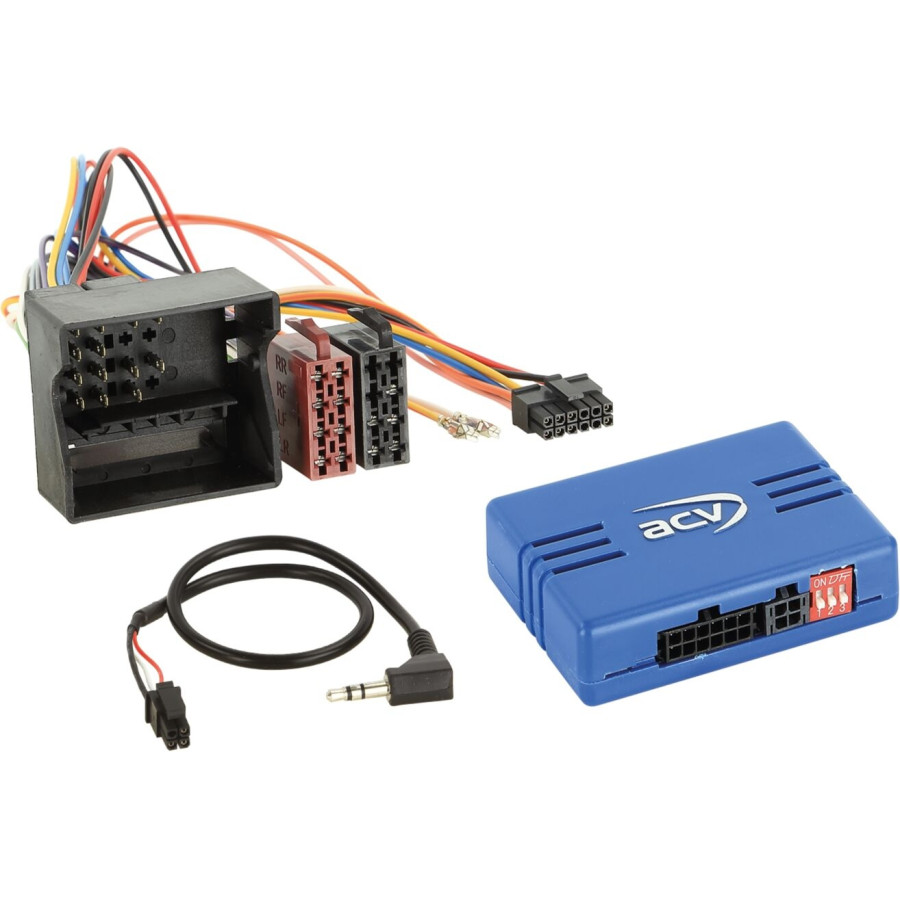

SWI Mercedes Benz > Pionnier

Interface de commande au volant Pioneer :

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :

Attention :
CANBUS

Connexion : prise Mercedes Quadlock 40 broches > Article : 42cx28

Vérifier la position du dip switch

Véhicules Mercedes sans passerelle audio

Voitures Mercedes avec passerelle audio > Article : 1195-25-2500-0 / 1195-25-6500-0 / 42a-1190-001
Véhicules Mercedes avec système audio Harman Kardon OEM > Article: 13-1190-52 / 13-1190-53

sorties :

rose : +12V borne d'allumage 15 1,5A max.
orange : +12V borne éclairage 58 0,1A max.
blanc : +12V marche arrière 1,5A max.

Convient aux véhicules suivants :
Mercedes Classe A (W169) 2004 - 2012
Mercedes Classe B (T245) 2004 - 2011
Mercedes Classe C (W203) de 04/2004 à 2007
Mercedes Classe C (W204) 2007 - 2015**
Mercedes CLC (CL203) 2008 - 2011
Mercedes CLK (W209) 04/2004 - 2010
Mercedes CLS (C219) 3/2008 - 7/2010
Mercedes Classe E (W212) 2009-2012**
Mercedes Classe G (463) 2007 - 2011
Mercedes GL (X164) 2006 - 2012
Mercedes Classe M (W164) 2005 - 2011
Mercedes ML (W164) 2005 - 2011
Mercedes-Benz SLK (R171) 04/2008 - 2011
Mercedes Sprinter (W906) 2006 - 2018
Mercedes Sprinter (W907/W910) 2018 - 2021*/***
Mercedes Classe R (W251) 2006 - 2010
Mercedes Vito / Viano (W639) 04/2006 - 05/2014
Mercedes Vito / Viano (V447) 06/2015 - 2021*/**/****

VW Crafter 2006 - 2016

Les signaux suivants sont donnés :
Inflammation
Relief
Signal de marche arrière
impulsion de vitesse
Commandes au volant
* E-Call en plus 1424-27-0 (sans autorisation du fabricant)
**Batterie à courant continu fusionnée (fonction d'arrêt)
*** Logiciel 2.04 et supérieur
****Les véhicules équipés d'un périphérique OEM Audio 10 ne prennent en charge que la fonction plus fort/plus doux.


Convient pour :
Pionnier
BMW Série 1 2004-2013 (E8-)
BMW Série 3 2005-2013 (E9-)
Mercedes Benz Classe A 2004-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2004-2007 (203)
Mercedes Benz Classe C 2007-2015 (204)
Mercedes Benz Classe CLK 2004-2010 (209)
Mercedes Benz Classe E 2008-2009 (211)
Mercedes Benz Classe E 2009-2013 (212)
Mercedes Benz Classe G 2007-2011 (463)
Mercedes Benz Classe M 2005-2011 (164)
Mercedes Benz Classe R 2005-2010 (251)
Mercedes Benz Classe SL 2004-2012 (230)
Mercedes Benz Classe SLK 2008-2011 (171)
Mercedes-Benz Sprinter 2006-2018 (906)
Mercedes-Benz Sprinter 2018-2023 (907)
Mercedes-Benz Sprinter 2018-2023 (910)
Mercedes Benz Viano 2003-2014 (639)
Mercedes-Benz Vito 2003-2014 (639)
Mercedes Benz Viano 2014-2023 (447)
Mercedes Benz Vito 2014-2023 (447)

---

Garantie

2 ans
