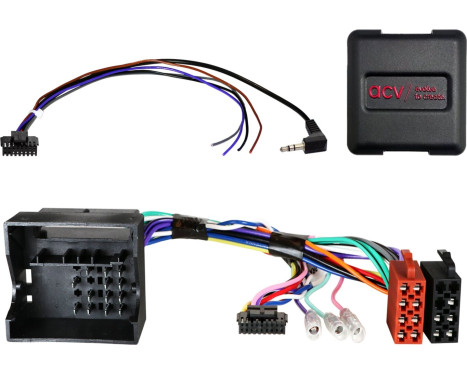

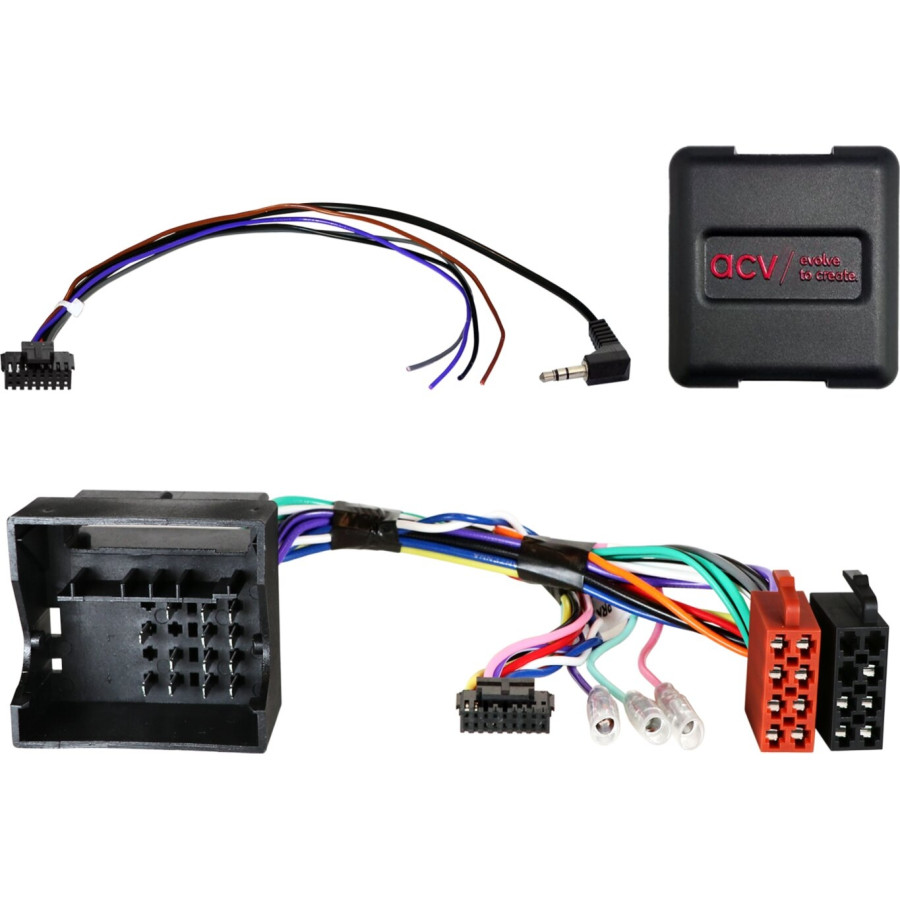

SWI Mercedes/Smart 40 broches Quadlock multifil (42smc001)

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarque:

Bus CAN

Connexion : connecteur Mercedes Quadlock 40 broches
Connexion : télécommande au volant OEM > connexion 3,5 mm / câble lâche

Véhicules avec dispositif OEM 2-DIN Audio 20
Véhicules avec navigation OEM 2-DIN Audio 50 APS Comand NTG2 / NTG2.5

Véhicules Mercedes sans préparation radio
Véhicules Mercedes sans dispositif OEM 1-DIN

Véhicules avec navigation OEM Audio 50 APS Comand NTG2/NTG2.5 :
Le réglage de l'heure n'est pas pris en charge > Encodez les véhicules sur le périphérique OEM Audio 20 si possible

Véhicules Mercedes équipés du système audio Harman Kardon OEM*/**

Paramètres des commutateurs DIP pour le fabricant de l'appareil de rechange (voir BDA)

Convient aux véhicules suivants :

Mercedes
Mercedes Classe A (C169/W169) 10/2004 - 04/2008
Mercedes Classe A (C169/W169) 06/2008 - 06/2012
Mercedes Classe B (T245) 07/2005 - 04/2008
Mercedes Classe B (T245) 04/2008 - 09/2011
Mercedes Classe C (CL203/S203/W203) 02/2004 - 09/2007
Mercedes Classe CLC (CL203) 06/2008 - 02/2011
Mercedes Classe CLK (W209) 04/2005 - 01/2010
Mercedes Classe CLS (C219) 04/2008 - 09/2010*
Mercedes Classe E (S211/W211) 03/2008 - 01/2009
Mercedes Classe G (W463) 04/2007 - 06/2008
Mercedes Classe G (W164) 09/2008 - 06/2012
Mercedes Classe GL (X164) 09/2006 - 05/2009
Mercedes Classe GL (X164) 05/2009 - 07/2012
Mercedes Classe M (W164) 07/2005 - 04/2008**
Mercedes Classe M (W164) 10/2008 - 07/2011**
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes Classe R (W251) 09/2005 - 05/2007
Mercedes Classe R (W251) 05/2007 - 05/2010
Mercedes Classe SLK (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Intelligent
Smart pour quatre (W454) 01/2004 - 04/2007***

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Sorties de capacité de charge : 250 mA max.

Besoin en courant supérieur à 250 mA :
1 relais Résistance bobine 75 Ohm min.
2 relais Résistance bobine 150 Ohm min.

Télécommande au volant

*Véhicules équipés du système audio Harman Kardon OEM > Article : 13-1190-53
**Véhicules équipés du système audio Harman Kardon OEM > Article : 13-1190-52
***Véhicules avec dispositif CD OEM 2-DIN
***Véhicules avec navigation Comand OEM Quadlock 40 broches

Convient pour :
Mercedes Benz Classe A 2004-2012 (169)
Mercedes Benz Classe B 2005-2011 (245)
Mercedes Benz Classe C 2000-2007 (203)
Mercedes Benz Classe CLC 2008-2011 (209)
Mercedes Benz Classe CLK 2005-2010 (203)
Mercedes Benz Classe CLS 2008-2010 (219)
Mercedes Benz Classe E 2008-2009 (211)
Mercedes Benz Classe M 2005-2011 (164)
Mercedes Benz Classe R 2006-2020 (251)
Mercedes Benz Classe SLK 2008-2011 (171)
Mercedes-Benz Sprinter 2006-2018 (906)
Mercedes Benz Viano 2003-2014 (639)
Mercedes-Benz Vito 2003-2014 (639)
Volkswagen Crafter 2012-2014
Smart pour quatre 2004-2007

---

Garantie

2 ans
