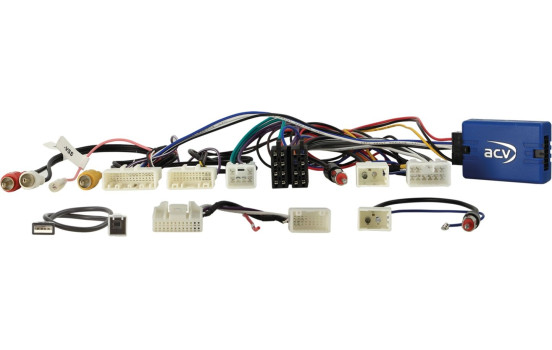

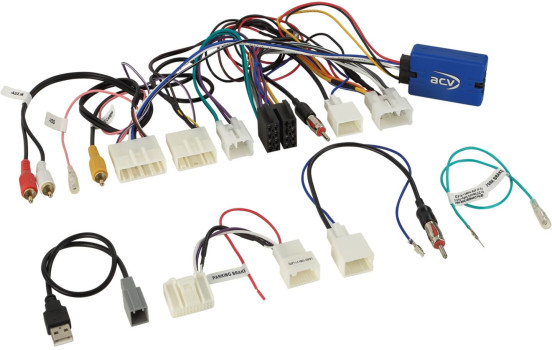

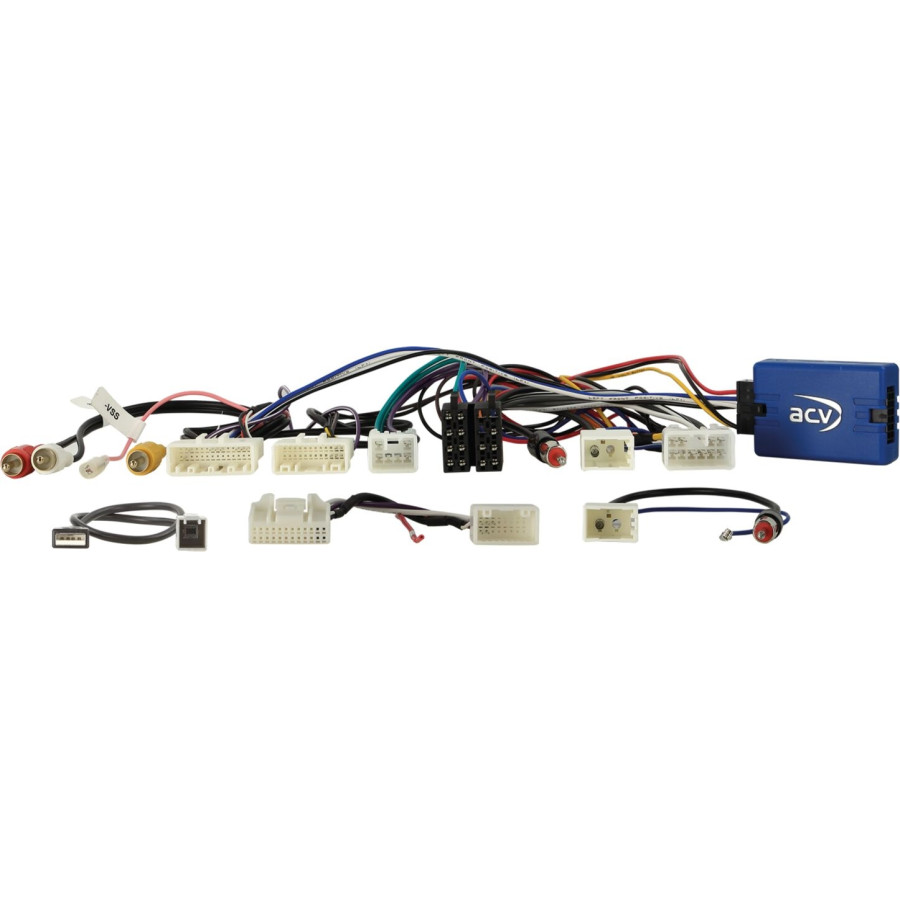

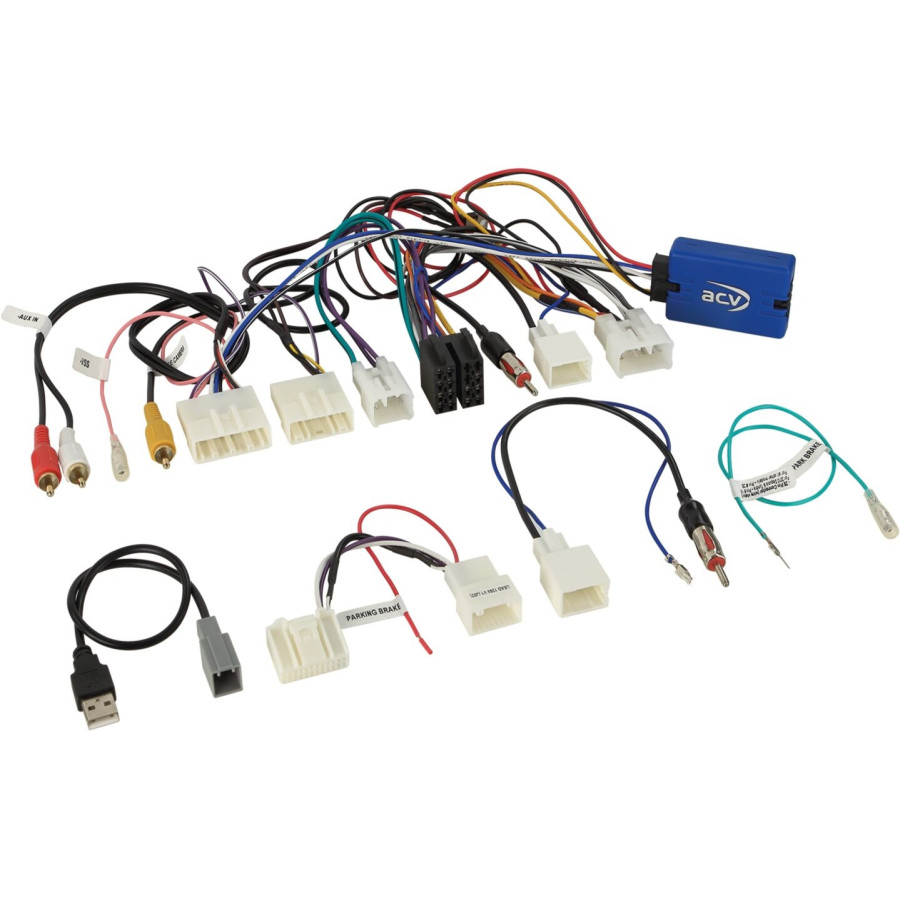

SWI Toyota Différents modèles de 2011->

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :
analogique

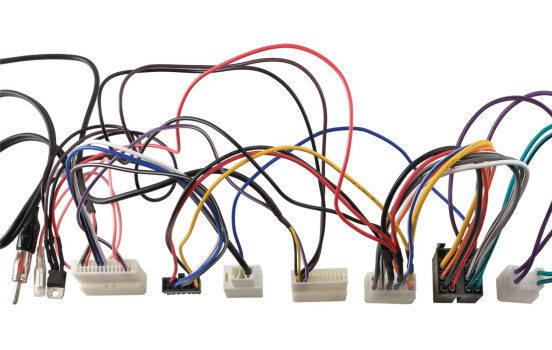

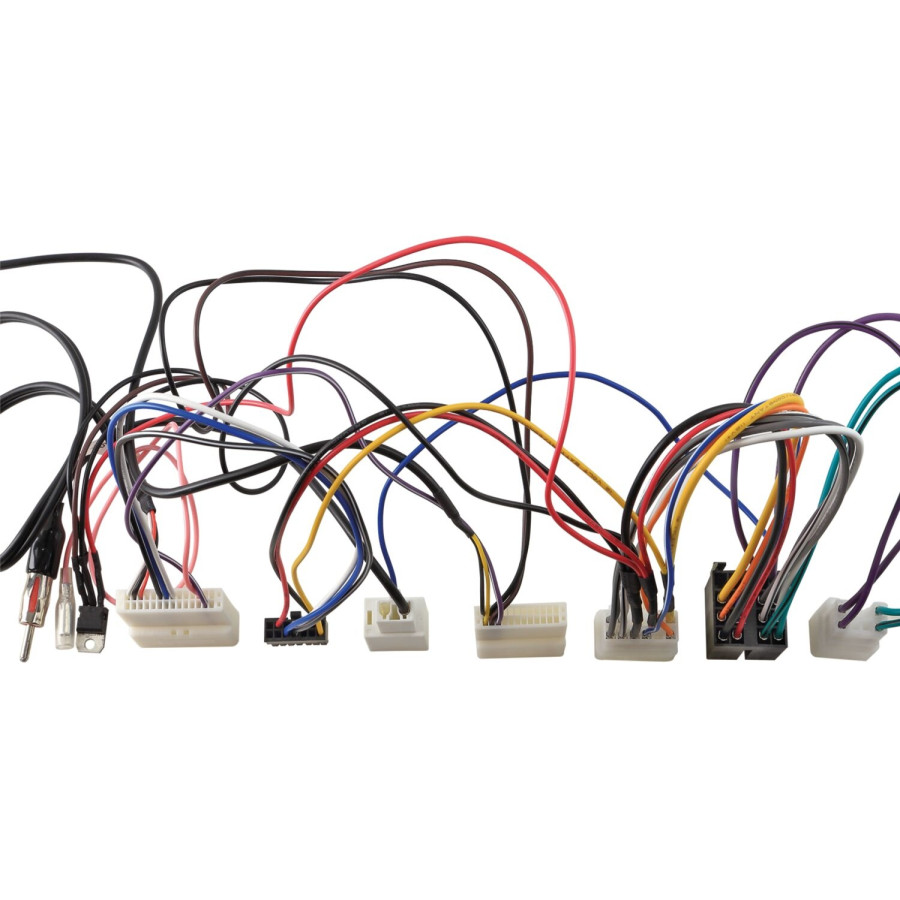

Connexion: connecteur Toyota 10 broches/6 broches/28 broches
Connexion antenne OEM > DIN(m)
Connexion : caméra OEM 16 broches/24 broches > entrée caméra jaune Cinch(m)
Connexion : USB OEM > USB-A
Connexion : OEM AUX > Cinch(m) rouge/blanc

Véhicules avec unité OEM Matsushita/Fujitsu Ten
Véhicules avec/sans caméra de recul

Véhicules sans système de caméra 360°*

Tension d'alimentation de la caméra : +6 V

Tension d'alimentation +6 V > vérifiez la position correcte des broches avec l'appareil d'usine avant l'installation (vérifiez toujours la polarité)
Vidéo +/- > vérifier le mappage correct avec le périphérique OEM avant l'installation
USB > vérifiez le mappage correct avec le périphérique OEM avant l'installation
AUX > vérifiez le mappage correct avec le périphérique OEM avant l'installation


Convient aux véhicules suivants :

Toyota Auris (E15) 03/2010 - 01/2013
Toyota Auris (E180) 01/2013 - 08/2015
Toyota Auris (E180) 09/2015 - 03/2019
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Corolla 2008 - 2014
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota Fortuner2011 - 2015
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Innova2011 - 2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020


Les signaux suivants sont donnés :

Télécommande au volant

Signal de recul +12 V > analogique (derrière la doublure du coffre le cas échéant +12 V faisceau de câbles rouge 0,5 mm à 4 fils.

*véhicules avec système de caméra OEM 360° SWI Toyota divers véhicules 10Pin/6Pin/28Pin//24Pin > article : 42sty019


Convient pour :
Toyota Auris2010-2019
Toyota Avensis2012-2015
Toyota Corolla 20008-2018
Toyota Fortuner2011-2015
Toyota Hilux 2011-2020
Toyota Innova2011-2015
Toyota Prius2012-2016
Toyota Prius+ 2012-2015
Toyota RAV4 2009-2018
Toyota Yaris 2011-2020
Toyota Verso2009-2018
Toyota Verso-S 2011-2015

---

Garantie

2 ans
