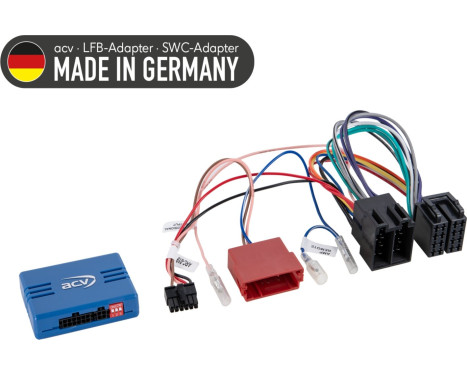

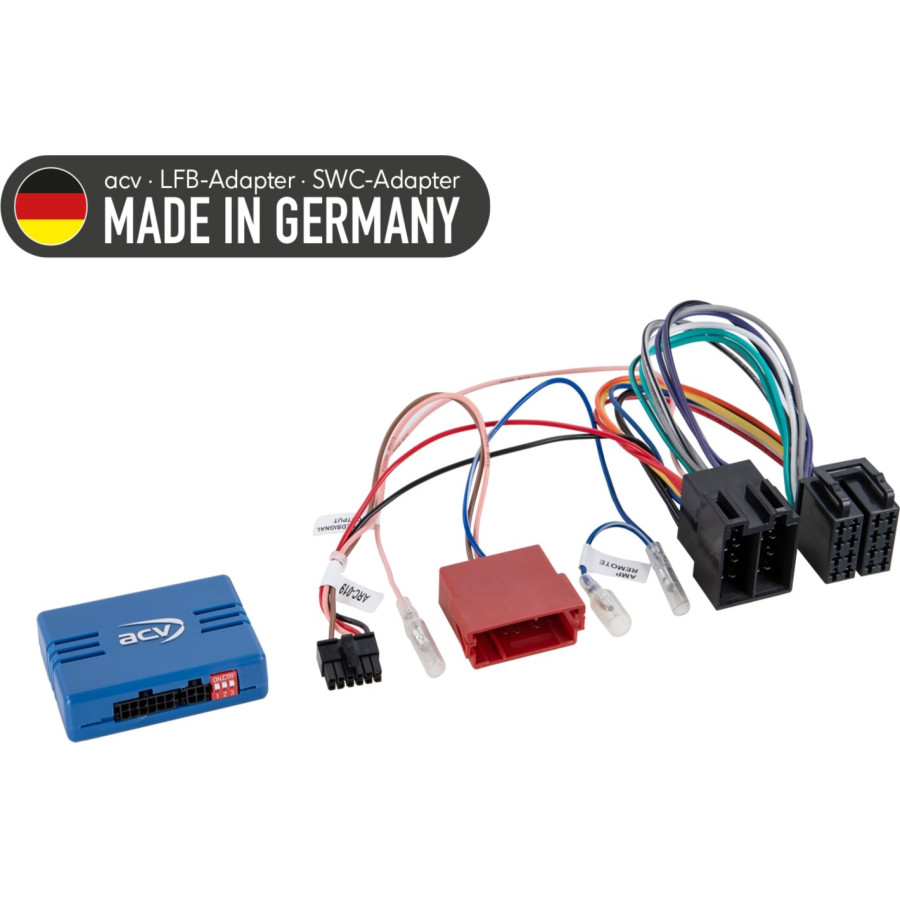

SWIHyundai/Kia divers véhicules analogique 24 broches/18 broches (42ski002)

Adaptateur pour télécommande au volant Hyundai / Kia

Conservez les fonctions d'origine de la télécommande au volant lorsque vous remplacez la radio d'usine par une radio de rénovation.

En fonction de l'équipement du véhicule et de l'étendue des fonctions et du logiciel du dispositif de post-équipement, certaines fonctions de commande peuvent être omises ou remplacées par d'autres fonctions.

Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et assurez-vous qu'elles correspondent visuellement et techniquement.

Vérifiez également si l'une des radios d'usine d'origine spécifiées a été installée dans votre véhicule.

Avant l'installation définitive, vérifiez que les fonctions du véhicule, les réglages du véhicule et la télécommande au volant fonctionnent correctement.

Remarque:

analogique

Connexion: ISO/Mini ISO

Pour véhicules avec année de fabrication > article : 42a-1180-00c avec faisceau de câbles ISO/Mini ISO et 24 broches/18 broches

Véhicules avec système audio OEM analogique bleu/blanc : +12 V Amp Remote

Véhicules sans système audio OEM

LED de diagnostic :
bleu constant > Interface active Alimentation +12V du courant d'allumage présente
rouge > Fonction télécommande au volant reconnue

Convient aux véhicules suivants :

Hyundai
Hyundai Azera2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai H350 06/2015 -12/2019
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019*
Hyundai i20 (GB) 12/2014 - 06/2018*
Hyundai i20 (GB) 07/2018 -09/2020*
Hyundai i30 (GD/GDH) 03/2012 - 05/2015
Hyundai i30 (GD/GDH) 05/2015 - 05/2017
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018*
Hyundai i40 (VF) 10/2018 - 07/2019*
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021*
Hyundai ix35 (EL) 03/2010 - 09/2013
Hyundai ix35 (EL) 09/2013 - 07/2015
Hyundaiix45 2013 - 2018*
Hyundai Santa Fe (DM) 10/2012 - 11/2015
Hyundai Santa Fe (DM) 12/2015 - 08/2018*
Hyundai Sonate (YF) 2009 - 2014
Hyundai Tucson (TL) 04/2010 - 06/2015
Hyundai Tucson (TL) 07/2015 - 07/2018**
Hyundai Tucson (TL) 07/2018 - 12/2020**

Kia
Kia Cee'd (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Optima (TF) 06/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Cee'd (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sorento (XM) 10/2012 - 03/2015
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016

Les signaux suivants sont donnés :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctionnalités.

Télécommande au volant

*Véhicules 2016> sans navigation OEM
**Véhicules avec navigation Continental OEM

Câble de connexion pour les fabricants de radio suivants :

Appareils divers multilead : 42arc100

Connexion jack alpine 3,5 mm : 42arc101
Blaupunkt 2010> Connexion jack 3,5 mm : 42arc107
Blaupunkt 2010> Connexion Key1 / Key2 / (GND) : 42arc000
Connexion Chine HU Key1 / Key2 / (GND) : 42arc000
Connexion jack Clarion 3,5 mm : 42arc104
Connexion par câble unique Digital Dynamics : 42arc108
Connexion ESX Key1 / Key2 : 42arc000
Connexion jack 3,5 mm JVC : 42arc104
Connexion par câble unique JVC : 42arc105
Connexion par câble unique Kenwood : 42arc105
Kenwood 2017> Connexion jack 3,5 mm : 42arc107
Kenwood 2020> Connexion Key1 / Key2 / GND : 42arc000
Prise Pioneer 3,5 mm : 42arc107
Pioneer AVH / DMH / SPH 2021/2022 > Connexion jack 3,5 mm : 42arc1072
Connexion Snooper Key1 / Key2 : 42arc000
Prise Sony 3,5 mm : 42arc107
Connexion à un câble XZent : 42arc108
Connexion par câble unique Zenec : 42arc108
