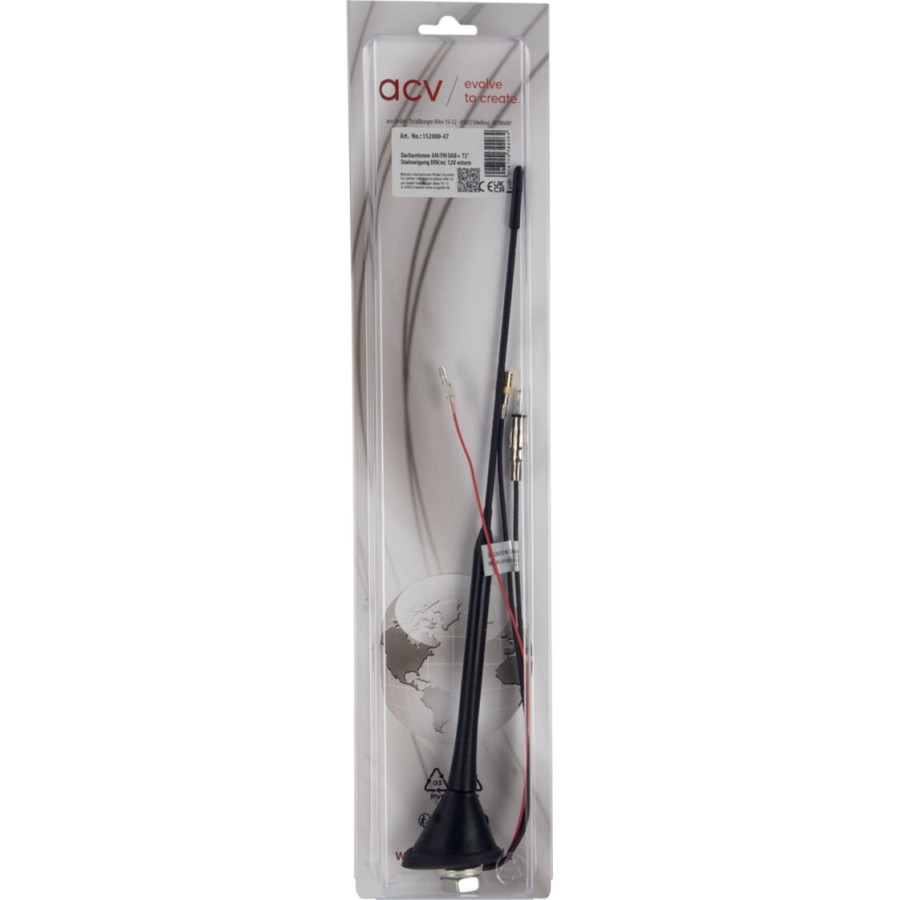

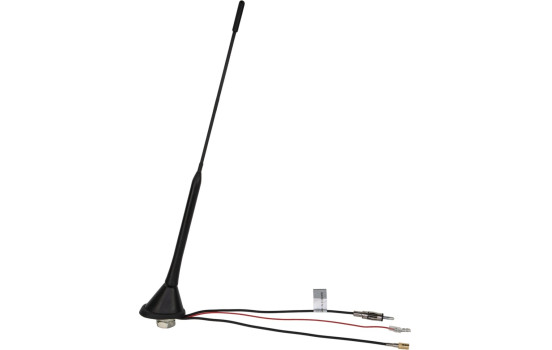

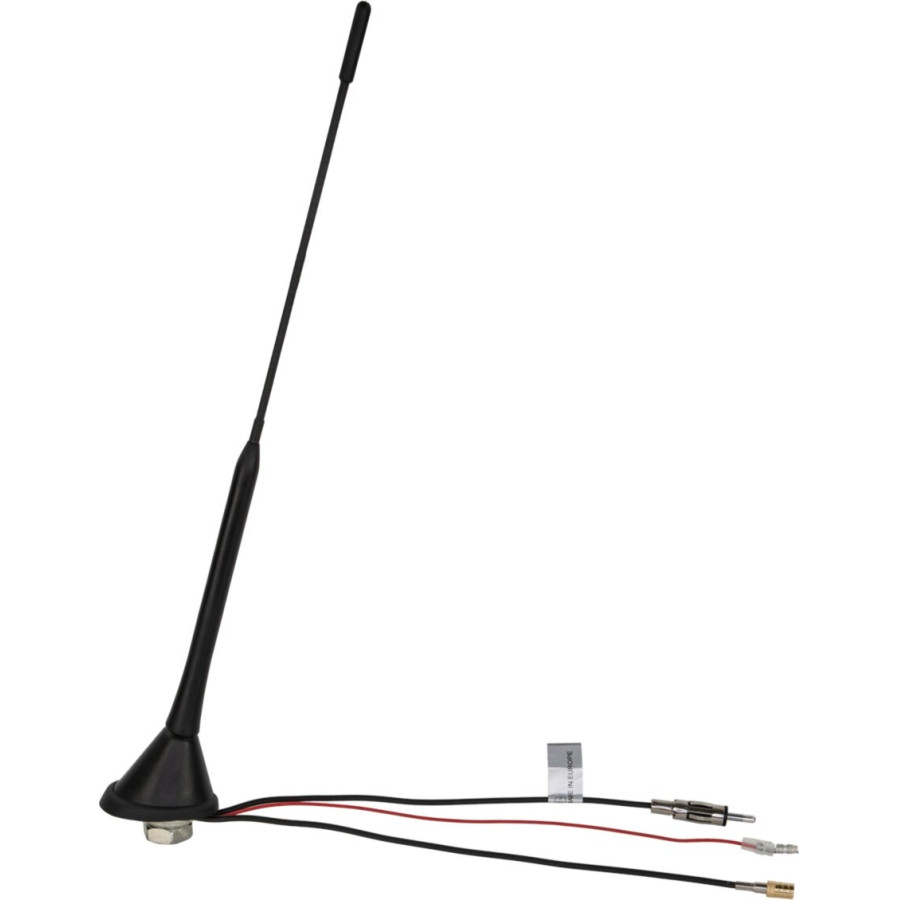

Antenne de toit 16V FM / DAB+ Angle d'inclinaison de 72 degrés (fouet 32cm)

Modèle : 16 V

La série d'antennes ACV Basic offre de bonnes performances de réception même dans des conditions loin d'être idéales, grâce à la sélection de composants de qualité et à une installation soignée.

Pour optimiser la réception des antennes, vous devez toujours assurer une mise à la terre optimale du socle d'antenne ou du bracelet de mise à la terre lors de l'installation.

Enlever la peinture existante sur les points de contact avec du matériel d'atelier et protéger contre la corrosion avec une pâte de contact adaptée et traiter également le fil de la tige d'antenne et le socle de l'antenne pour optimiser le contact.

Remarque:

rouge alimentation +12V externe :

connexion > antenne télécommande HU
branchement > borne d'allumage 15 sécurisée

En cas de problèmes de réception

Vérifiez le câble d'antenne et l'adaptateur d'antenne

vérifier le véhicule pour les erreurs grâce à l'éclairage LED de modernisation
vérifier le véhicule pour des défauts dus au convertisseur de tension / aux blocs d'alimentation / à l'adaptateur de charge USB modernisés
vérifier le véhicule pour les erreurs dues à la mise à niveau des amplificateurs de puissance numériques

Mode de réception :
AM/FM
DAB+

Installation:
point d'installation : toit arrière
trou rond : 15 mm
Carré de perçage : 14,5 mm x 14,5 mm
longueur barre : 41 cm
inclinaison de la barre : 72°
Type de tige : 16 V
filetage de tige : M5

Dimensions:
hauteur totale : 37 cm

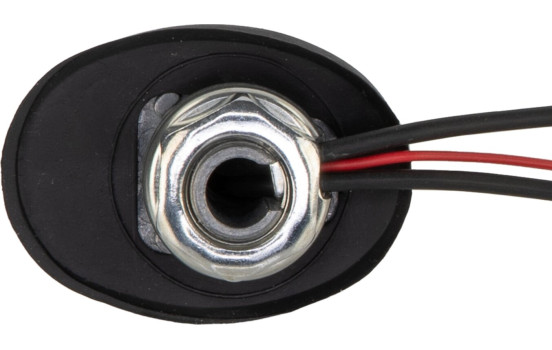

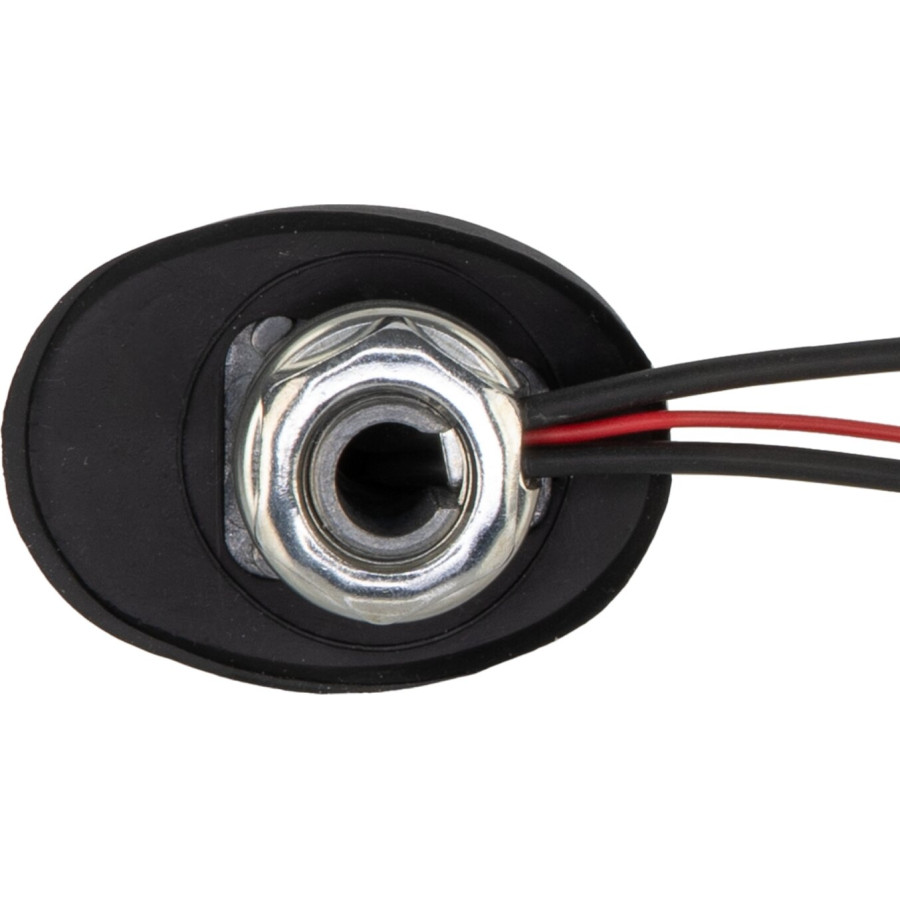

prise d'antenne : L = 58 mm / L = 40 mm / H = 37 mm
filetage de la prise d'antenne : M5

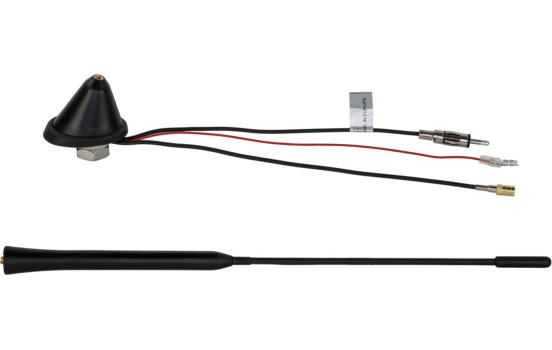

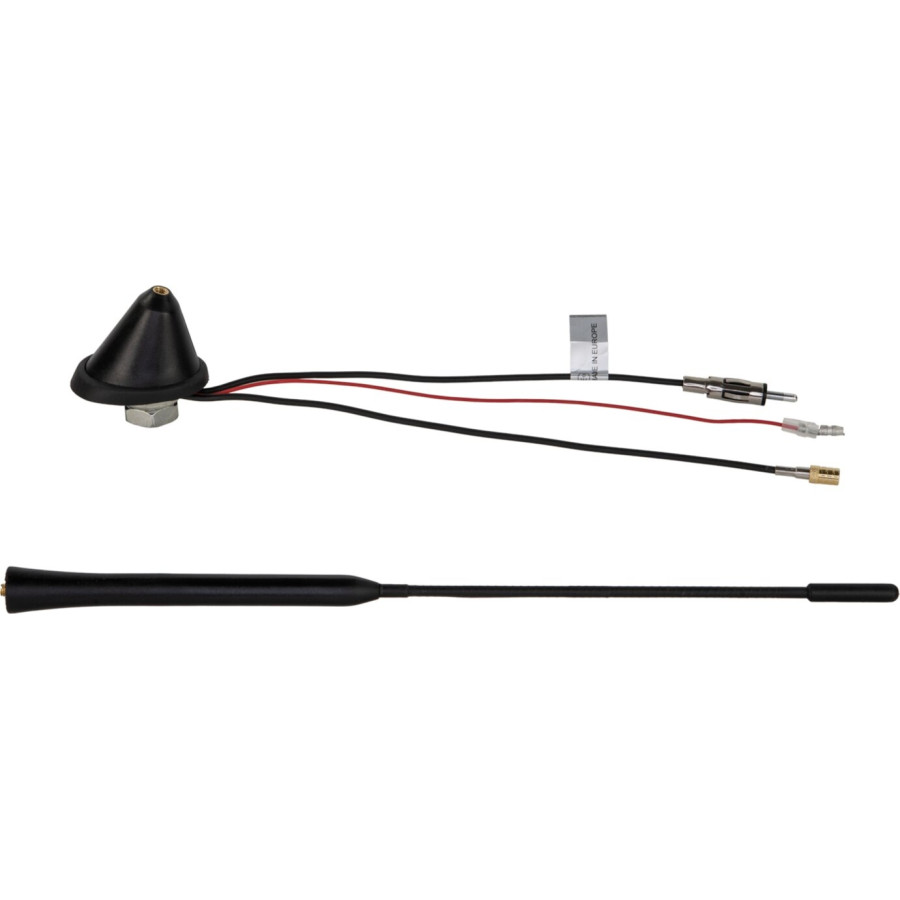

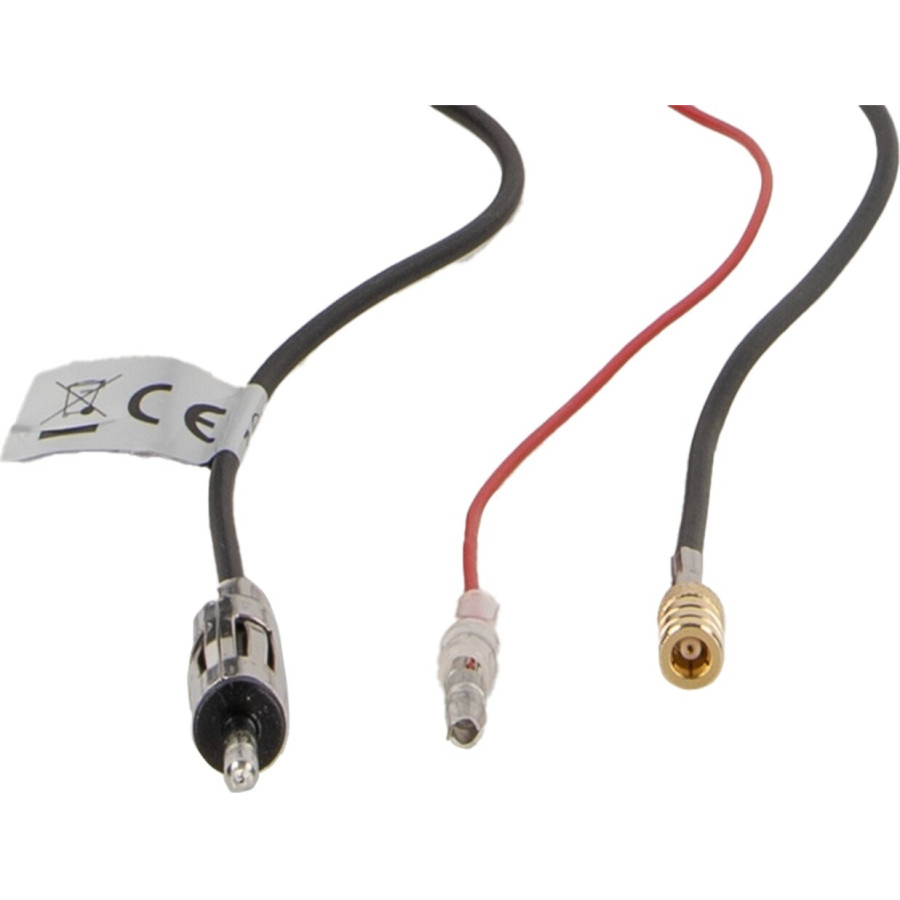

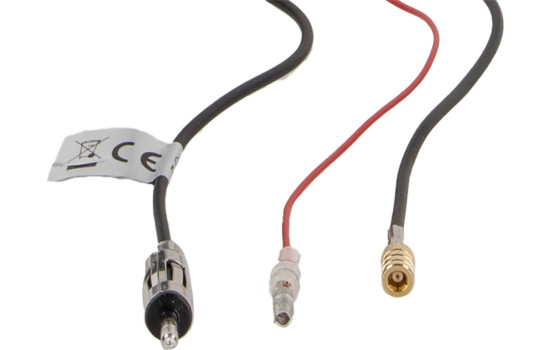

Relations:
AM/FM : DIN(m) / L = 27 cm
DAB+ : SMB(f) / L = 27 cm
Alimentation externe : connecteur à boule (m) / L = 27 cm

Gamme de fréquences :
AM : 150 kHz - 1 710 kHz
FM : 87,5 MHz - 108 MHz
DAB+ : 174 MHz - 240 MHz

Renforcement:
FM : +14 dB
Bande III : +15 dB
Bande L : +6 dB

Alimentation :
AM/FM : +12 V externe
DAB+ : +12 V externe

Facultatif:
AM/FM

Rallonge de câble d'antenne DIN(f) > DIN(m) 250 cm > article : 1574-00
Rallonge de câble d'antenne DIN(f) > DIN(m) 350 cm > article : 1576-00
Rallonge de câble d'antenne DIN(f) > DIN(m) 450cm > article 1578-00
Rallonge de câble d'antenne DIN(f) > DIN(m) 500cm > article 1580-00

DAB+
Rallonge de câble d'antenne SMB(m)>SMB(f) 500cm > article: 1502-500
Adaptateur d'antenne SMB(m)>SMA(m) > article : 1502-29

Tige de rechange sans raccord :
Tige d'antenne AM/FM 41cm M5/M6 16V > article: 152000-23

Convient pour :
DAB-FM

---

Matériau	Matière plastique
Pied	Incl.
Longueur	32.5 cm
Viscosité	Sprite
Câble	Incl.
Garantie	2 ans
