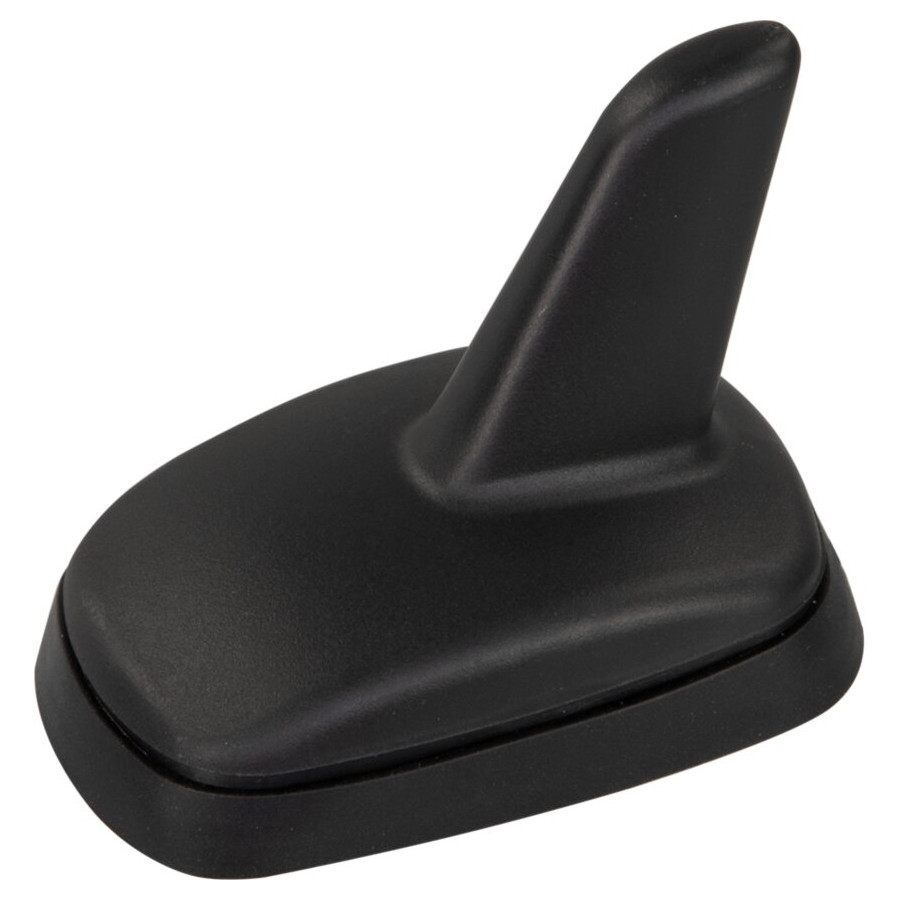

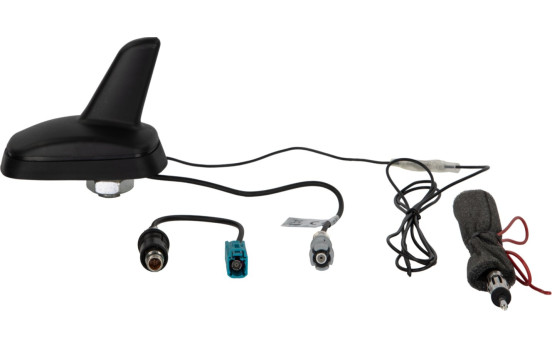

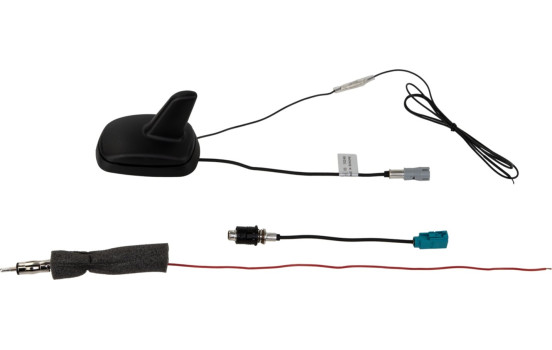

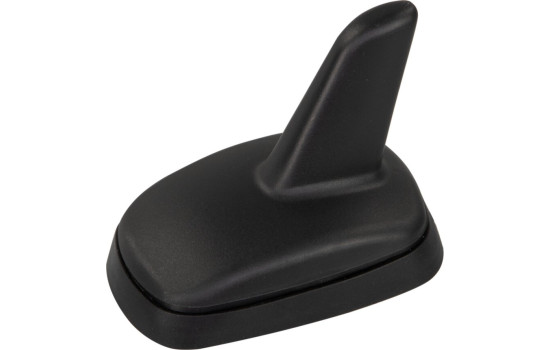

Antenne de toit Shark AM/FM avec adaptateurs DIN et Fakra (fantôme)

Style: Requin

La série d'antennes ACV Basic offre de bonnes performances de réception même dans des conditions loin d'être idéales, grâce à la sélection de composants de qualité et à une installation soignée.

Pour optimiser la réception de l'antenne, assurez-vous toujours une mise à la terre optimale de la base de l'antenne ou du bracelet de masse lors de l'installation.

Enlever la peinture existante sur les points de contact avec du matériel d'atelier et protéger contre la corrosion avec une pâte de contact adaptée et traiter également le fil de la tige d'antenne et le socle de l'antenne pour optimiser le contact.

Remarque:

Antenne AM câble noir 115 cm > installation prolongée sous la toiture sans contact GND

Alimentation fantôme +12V :

OEM HU avec alimentation fantôme > vérifier l'alimentation fantôme
HU marqué avec alimentation fantôme > activer et vérifier l'alimentation fantôme

En cas de problèmes de réception :

Vérifiez le câble d'antenne et l'adaptateur d'antenne

Vérifiez ensuite le véhicule pour détecter les erreurs à l'aide de l'éclairage LED.
vérifier le véhicule pour des défauts dus au convertisseur de tension / aux alimentations / à l'adaptateur de charge USB modernisés
vérifier le véhicule pour les erreurs dues à la mise à niveau des amplificateurs de puissance numériques

Mode de réception :
AM/FM

Installation:

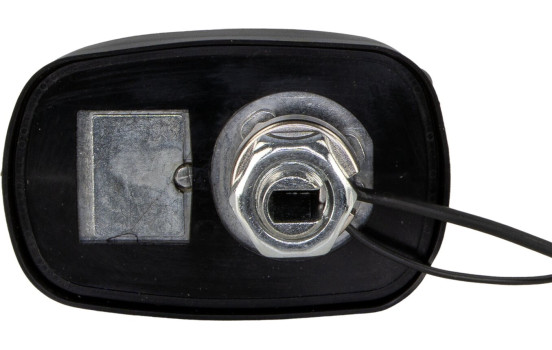

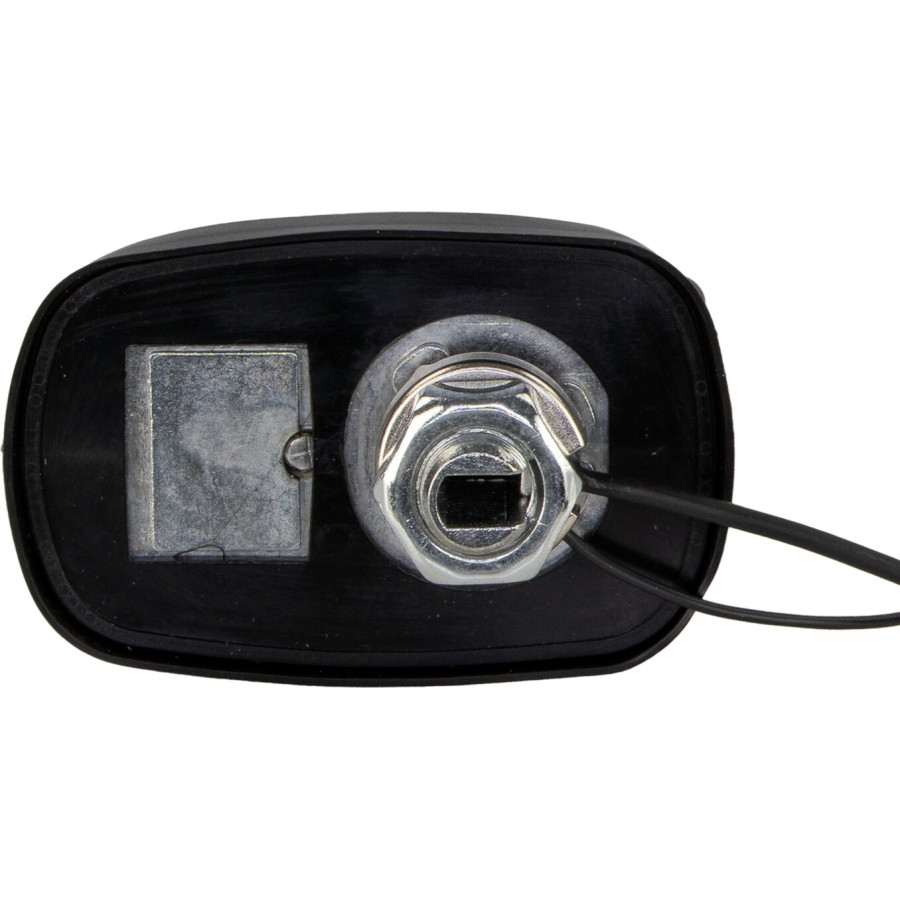

point d'installation : toit arrière
trou rond : 21 mm

Dimensions:
prise d'antenne : L = 86 mm / L = 54 mm / H = 63 mm

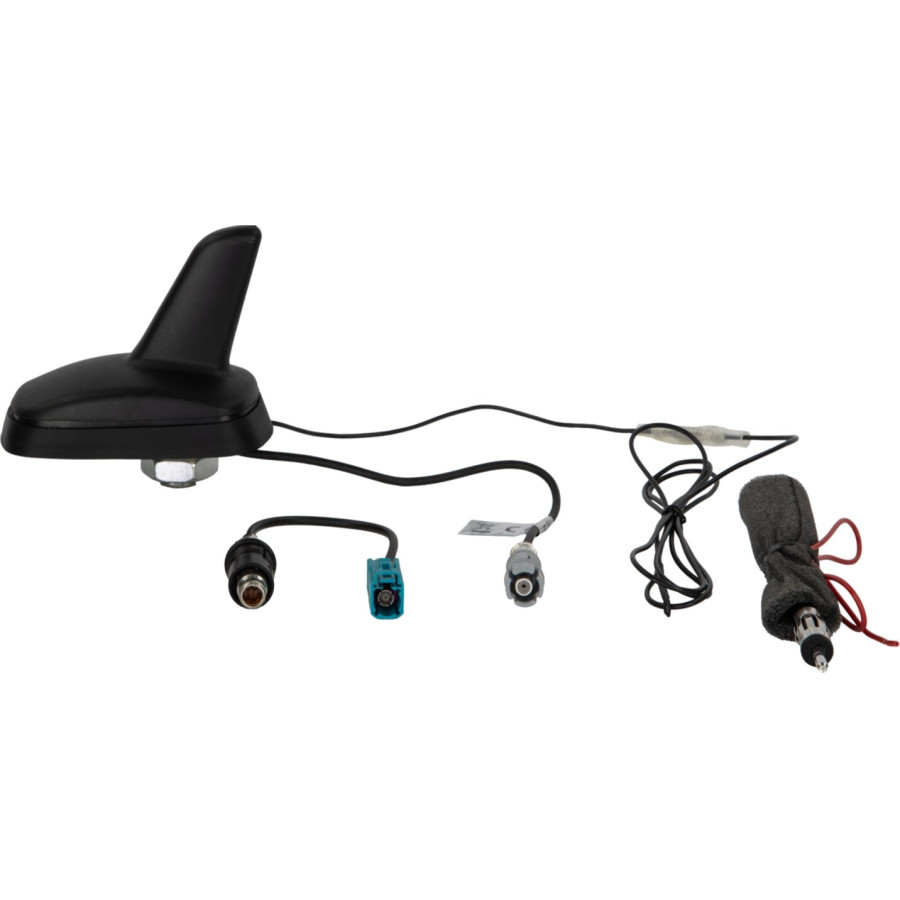

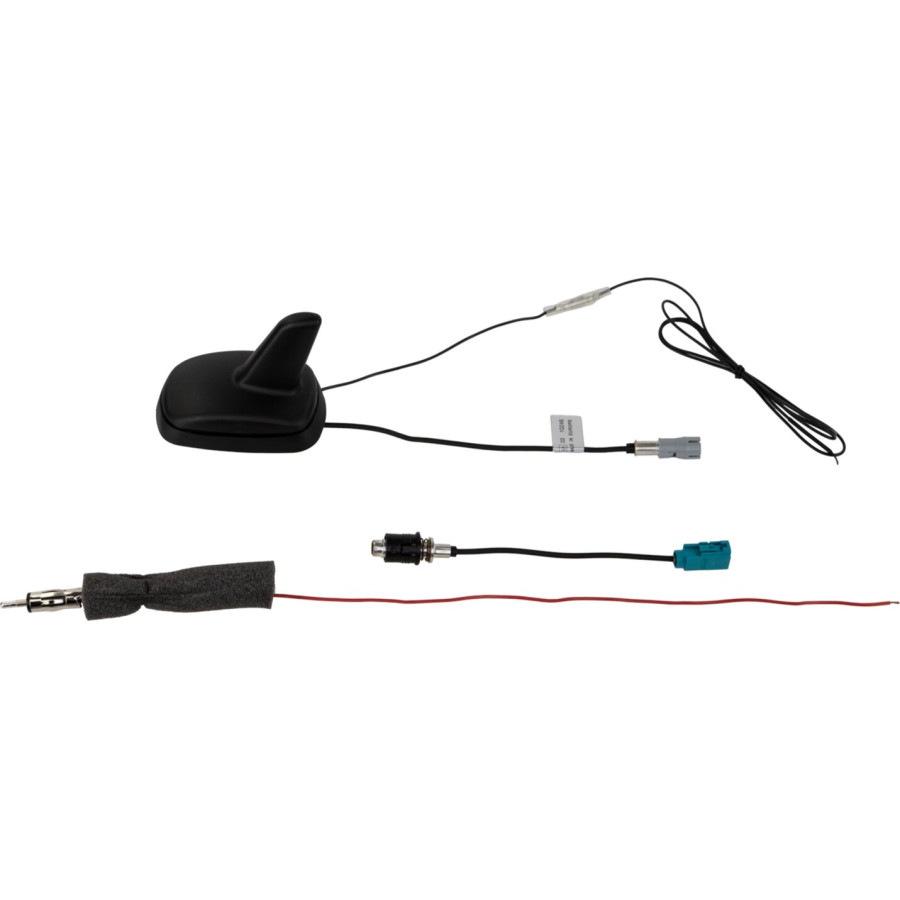

Relations:
AM/FM : HC97(m) / L = 20 cm

adaptateur : HC97(f) > Fakra Z(f) / L = 18 cm

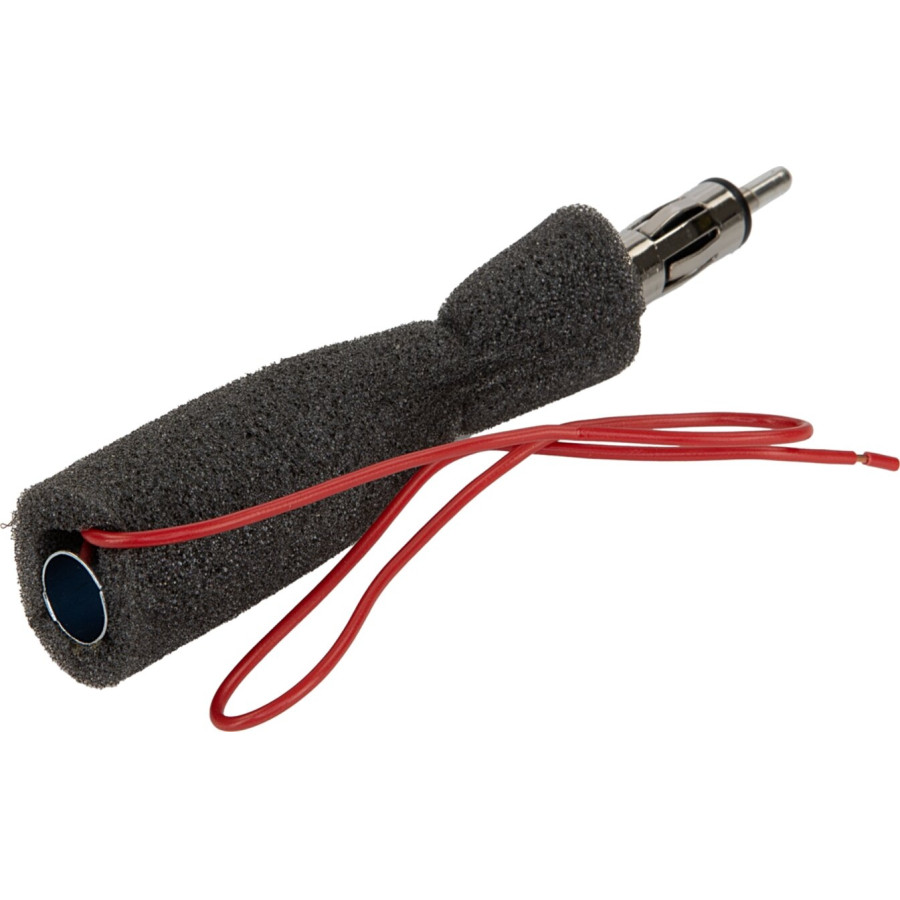

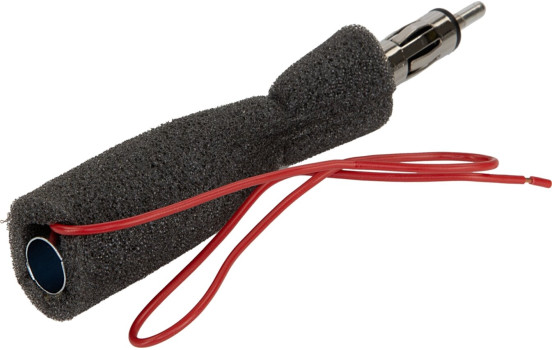

adaptateur : HC97(f) > DIN(m) / L = 43 cm

Gamme de fréquences :
AM : 150 kHz - 1 710 kHz
FM : 87,5 MHz - 108 MHz

Alimentation :
AM/FM : alimentation fantôme +12 V

Consommation d'énergie :
AM/FM : 33 mA

Impédance:
AM/FM : 50 Ohms

Facultatif:
AM/FM :

Rallonge de câble d'antenne Fakra(m)>Fakra(f) 500cm ROKA > article: 1524-500-1
Adaptateur d'antenne Fakra(m)>DIN(m) 12V fantôme LEONI > article : 1524-03-1

Convient pour :
SUIS
FM

---

Matériau	Matière plastique
Pied	Incl.
Longueur	6 cm
Viscosité	Aileron de requin
Câble	Incl.
Garantie	2 ans
