Caméra de recul multimode blanche pour transporteur/camping-car CVBS (5 angles de vue !)

Caméra de recul universelle CVBS – Fourgonnette/camping-car (blanche)
Cette caméra de recul est une caméra CVBS universelle conçue pour les fourgonnettes et les camping-cars. Son boîtier et son système de fixation permettent une installation facile sur les véhicules de ce segment.

Présentation du produit
Produit : Caméra de recul (CVBS, universelle)
Couleur : Blanc
Conception : Fourgon/camping-car
Type de montage : Montage en surface, forme en goutte d’eau
Optique : Lentille en verre
Paramètres : Paramètres multimodes via bouton-poussoir
Avantages liés à la conception et à la pratique

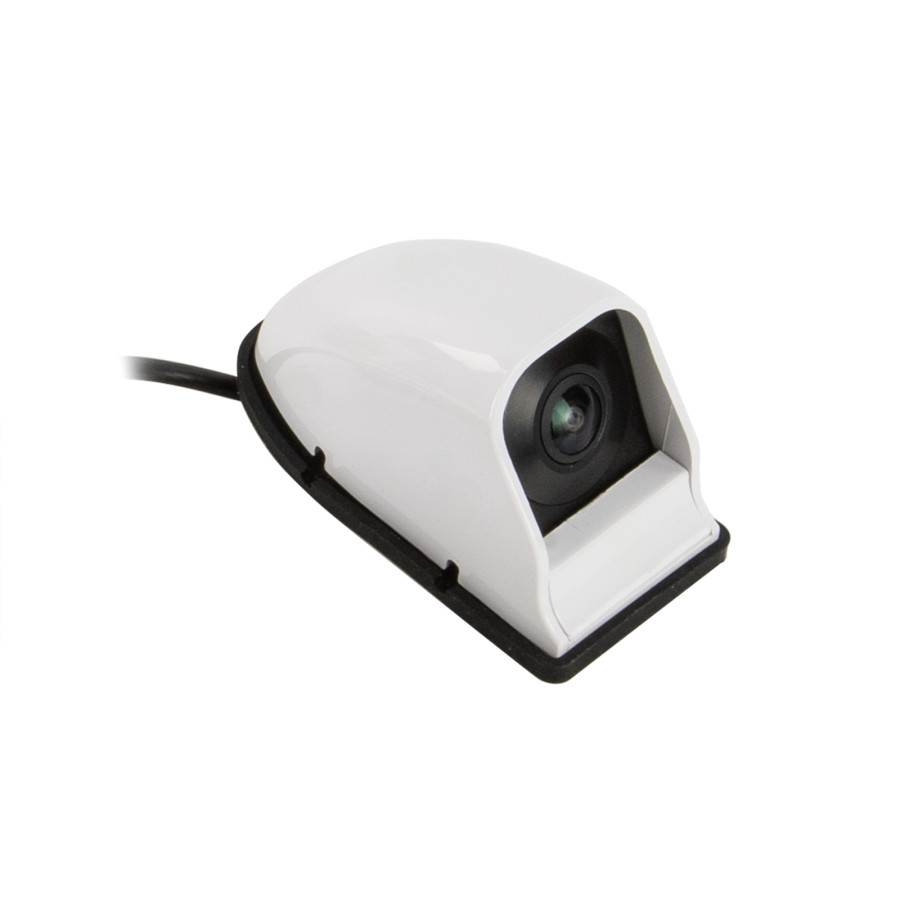

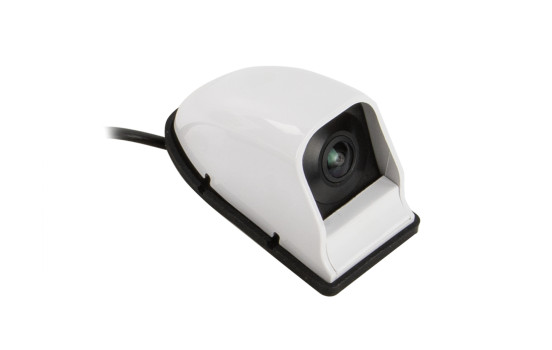

Cette caméra à montage en surface, logée dans un boîtier en forme de goutte d'eau, est conçue pour une installation externe sur les véhicules. Son bouton-poussoir intégré permet d'effectuer des réglages multimodes directement sur la caméra, facilitant ainsi son adaptation à différentes positions et exigences d'installation. La lentille en verre offre une configuration optique robuste, parfaitement adaptée à une utilisation automobile.

Applications typiques
Installation d'une caméra de recul sur les fourgonnettes
Installation d'une caméra de recul sur les camping-cars
Intégration dans les systèmes avec signal vidéo CVBS/composite

Compatibilité du véhicule
Conception prévue
Conception : transporteur / camping-car

Données techniques, signaux, connexions et bus CAN
Multimode

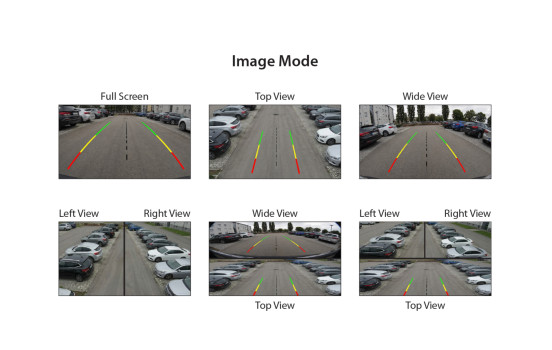

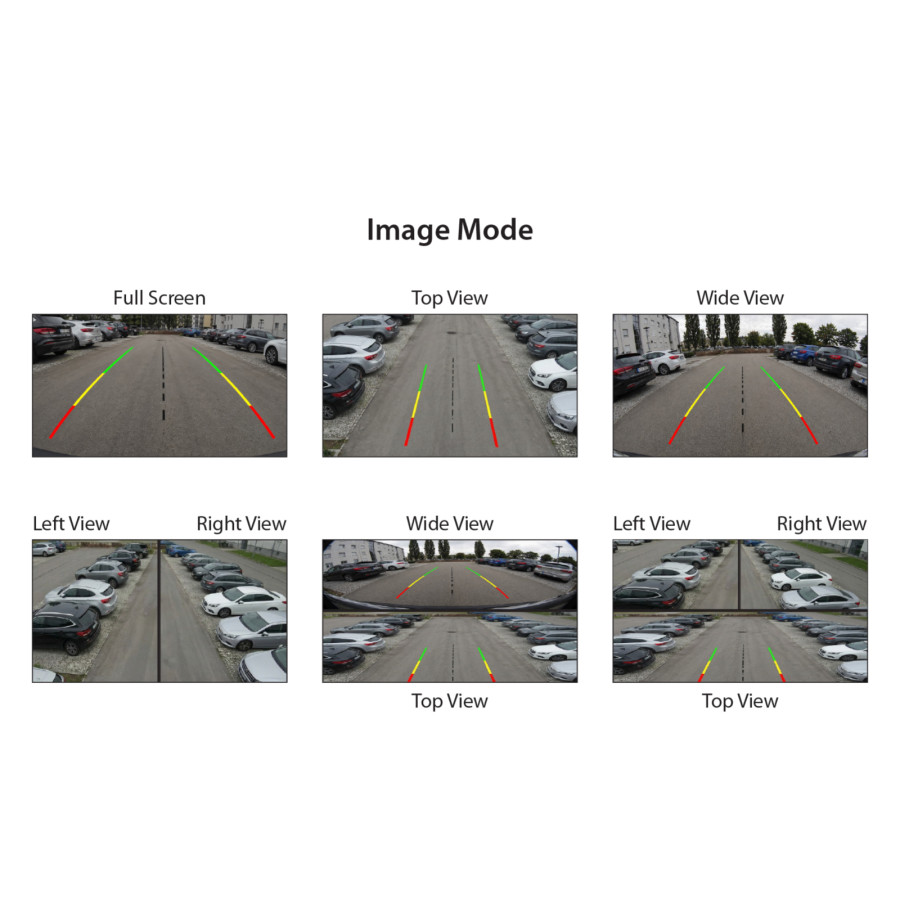

Réglages multimodes via bouton / avec lentille en verre

Alimentation électrique
Tension de fonctionnement de la caméra : +12 V
Tension d'alimentation de la caméra : +12 V

Relations
Connexion, rouge : +12 V / +24 V commuté, chargeable, fusible
Connexion, noir : masse du châssis directe / GND
RCA (m) jaune : vidéo

Fonctions de l'appareil photo
Construction : boîtier en plastique / métal
Couleur : blanc
Caractéristiques supplémentaires : forme en goutte d’eau / réglages multimodes via bouton / lentille en verre
Type de capteur : 1/3 AHD
Système d'imagerie : couleur NTSC
Résolution effective : 1080 x 720
Objectif : F 2.8
Lux min. : 0,03 lux
Résolution : lignes TV
Angle de l'objectif : diagonale 210°
Angle de vision : horizontal 150°, vertical 110° +5°
Résistant à la poussière et à l'eau : IP67
Connexion : connecteur système ACV 4 broches (mâle) Ø 5,2 mm
Tension de fonctionnement : +12 V CC
Tension d'alimentation : +12 V
Consommation de courant : max. 60 mA
Plage de températures de fonctionnement : -20 °C à 70 °C
Dimensions (L / l / H) : 84,2 mm / 42 mm / 46,9 mm

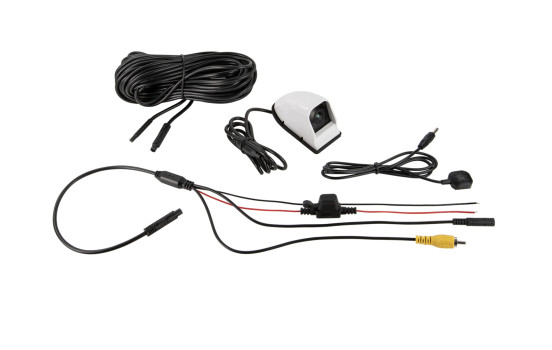

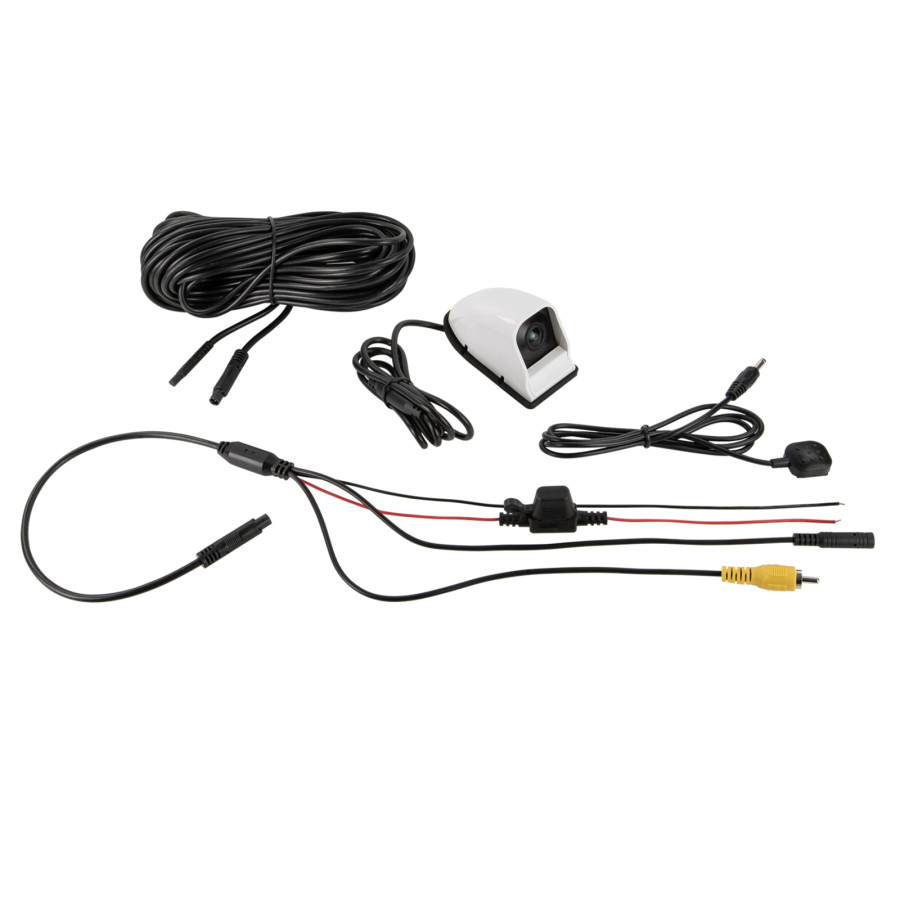

Câbles et tuyaux
Câble pour caméra, 1 m +/- : connecteur système ACV 4 broches (m) Ø 5,2 mm
Câble d'extension, 6,5 m +/- : connecteur système ACV 4 broches (f) Ø 10 mm / connecteur système ACV 4 broches (m) Ø 5,2 mm
Câble d'alimentation rouge, 3 m +/- câblé en continu : connexion à la caméra / connexion du feu de recul au moniteur
Câble de mise à la terre (GND), noir, 3 m +/- câblé en continu : connexion de la masse du châssis (GND) à la caméra / connexion de la masse du châssis (GND) directement au moniteur
Câble de connexion, 20 cm +/- : connecteur système ACV 4 broches (f) Ø 10 mm
Câble de connexion, 20 cm +/- : rouge : alimentation
Câble de connexion, 20 cm +/- : noir : terre / GND
Câble de connexion, 20 cm +/- : RCA (m) jaune : vidéo
Câble de connexion, 20 cm +/- : prise jack : bouton multimode

Accessoires d'installation
Connexion caméra avec interfaces : relais NO électronique 2 V–12 V / 1,5 A max. > Article : 40-AD-REMOTE
Connexion de la caméra au feu de recul : stabilisateur de tension, caméra de recul, signal de recul > Article : 771000-6100

Accessoires en option
Rallonge de câble pour caméra ACV, 5 m > Article : 771000-6305
Rallonge de câble pour caméra ACV, 10 m > Article : 771000-6310
Rallonge de câble pour caméra ACV, 15 m > Article : 771000-6315

Instructions d'installation
Assemblée
Type de montage : accessoire, en forme de goutte d’eau
Avant l'installation
Avant l'installation, vérifiez l'angle de vue et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test.

Accessoires d'installation
Connexion de la caméra aux interfaces : relais NO électronique 2 V–12 V / max. 1,5 A. > Article : 40-AD-REMOTE
Raccordement de la caméra au feu de recul : stabilisateur de tension, caméra de recul, signal de recul > Article : 771000-6100

Remarques importantes
Opération
Remarque : les caméras ACV sont adaptées à une utilisation continue.
Avant l'installation
Avant l'installation, vérifiez l'angle de vue et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test.

Alimentation électrique
Tension de fonctionnement de la caméra : +12 V
Tension d'alimentation de la caméra : +12 V

Convient pour :
Universal - Différents modèles - Différentes années

---

Viscosité	Universel
Garantie	2 ans
