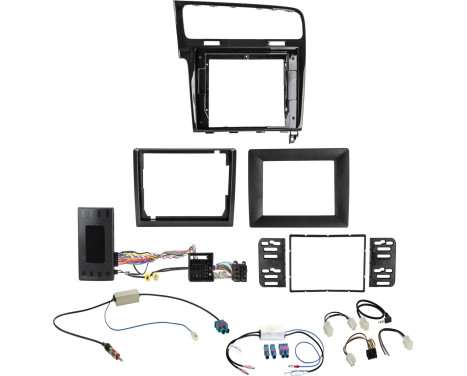

Kit 2-DIN Volkswagen 10"/9"/7" Adaptateur/Antenne Info VW Golf 7 2012-2020

Panneau radio 10" / 9" / 7" et kit de connexion radio adaptateur d'information VW

De nombreux constructeurs automobiles installent leurs propres radios spécifiques au véhicule, qui sont optiquement adaptées à la console centrale.

Les kits d'installation contiennent toutes les pièces nécessaires pour remplacer un appareil OEM.

En fonction de l'équipement du véhicule, tous les adaptateurs et interfaces nécessaires au fonctionnement du dispositif de modernisation et à la restauration des fonctions du véhicule sont inclus.

Veuillez respecter les recommandations d'installation des différents composants.

Avant l'installation, veuillez vérifier l'appareil OEM et le menu du véhicule pour différents paramètres.

Veuillez noter que dans certains cas, toutes les fonctionnalités ne sont pas prises en charge.
Par exemple, Trailer Assist, E Call ou d'autres systèmes d'assistance et de confort au conducteur.

Comparez les adaptateurs présentés avec ceux de votre véhicule et assurez-vous qu'ils correspondent visuellement et techniquement.

Vérifiez également si l’une des radios d’origine spécifiées a été installée dans votre véhicule.

Vérifiez les fonctions et les paramètres du véhicule avant l’installation finale.

Remarque:

Véhicules avec télécommande au volant

bus CAN

Connexion : prise VAG Quadlock 52 broches

bleu : antenne +12V télécommande

Avant l'installation avec un appareil OEM, vérifiez la tension d'alimentation fantôme de l'antenne en mesurant :
Véhicules avec système d'antenne 8,5 V > Article : 1524-29-1-0
Véhicules avec système d'antenne +12V > Article : 1524-70-1-0

Appareils modulaires 10 pouces avec écran et boîtier argenté
Appareils de 10 pouces avec corps en L sur le dessous

Appareils modulaires 9 pouces avec écran et Silverbox
Appareils de 9 pouces avec boîtier en L en bas
Boîtier court pour appareils de 9 pouces

Appareils modulaires 7 pouces avec écran et boîtier argenté
Appareils 7" avec boîtier en L en bas
Boîtier court pour appareils 7 pouces

Montage de l'appareil avec des accessoires personnalisés
Présentoir avec accessoires personnalisés

Véhicules équipés du système MIB II et du dispositif OEM Composition Media

Appeler les paramètres du menu > Connecter la sortie de marche arrière violette/blanche
Afficher les paramètres du menu > connecter le câble cinch(m) jaune à l'entrée de la caméra de recul et configurer
Paramètres et informations du véhicule > reflétés sur l'entrée de la caméra de recul du moniteur de mise à niveau

Paramètres du menu :
Appuyez 5 fois sur le bouton de la souris ou sur la touche vocale

En fonction de l'équipement et du logiciel du véhicule OEM :
Tous les paramètres du véhicule ne sont pas pris en charge
Toutes les fonctions du véhicule ne sont pas prises en charge
Toutes les informations du véhicule ne sont pas visualisées

Appel électronique non pris en charge

Véhicules avec E-Call :
Clé de maintenance E-Call MAN/Seat/Skoda/VW 52 broches Quadlock > Article : 1424-28

Ne convient pas aux véhicules équipés de :
avec la plupart des systèmes audio OEM
avec préparation radio
sans pré-installation d'usine > Télécommande au volant / haut-parleur / radio

Véhicules avec aide au stationnement et PDC avant > Le PDC avant s'affiche après le démarrage du véhicule
Quitter l'affichage > Confirmer via le bouton du véhicule PDC

Convient aux véhicules suivants :

VW Golf VII (AU) 11/2012 - 12/2016
VW Golf VII (AU) 03/2017 - 05/2020

Couleur : laque piano noire

Écran radio encastré 10" : 242,5 x 147 mm
Ouverture d'installation de l'écran radio 9" : 218,50 mm x 130 mm
Découpe d'installation écran radio 7" : 178 mm/173 mm x 102 mm/98 mm

Les signaux suivants sont disponibles :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être incompatibles en termes de fonctionnalités.

rouge : borne d'allumage +12V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal de marche arrière +12 V
rose : signal de vitesse
vert : masse GND signal de frein à main

Charge de sortie totale : 100 mA max.

Besoin de courant supérieur à 100 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de bobine 150 Ohm min.

Télécommande au volant

Visualisation de la climatisation
Visualisation du PDC optique
Paramètres du véhicule pris en charge par le menu CAR

Facultatif:

Adaptateur caméra de recul VW MIB II PQ MQS > Article : 771324-1037
Maintenance E-Call MAN/Seat/Skoda/VW 52 broches Quadlock > Article : 1424-28

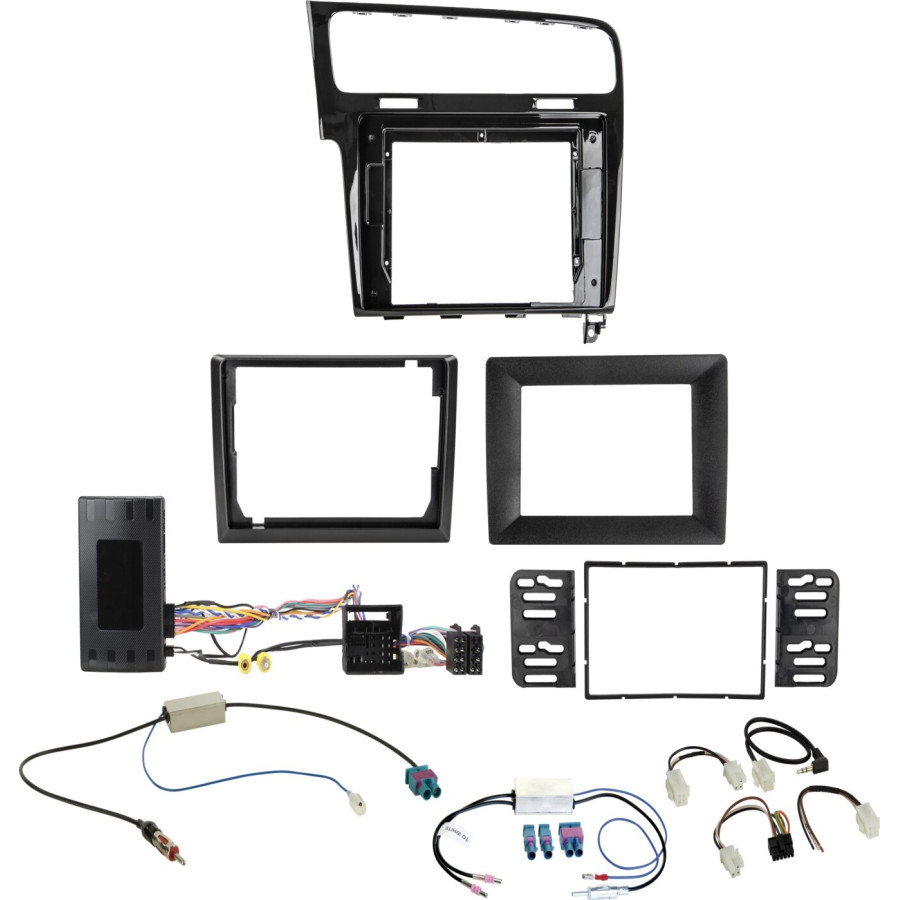

Contenu de la livraison :

Kit autoradio 10" pour VW Golf VII(AU) 2012-2020, appareils 9"/7" > Article : 381320-38-3
Adaptateur d'information MAN TGE/Seat/Skoda/VW 52 broches Quadlock LFB > Article : 43uvw04
Câble LFB 42s/acv > Câbles multiples pour divers appareils/Pioneer en vrac > Article : 42ctmultilead3-0
Adaptateur d'antenne Fakra(m)(Set)>DIN(m) 12V Phantom LEONI en vrac > Article : 1524-70-1-0
Adaptateur d'antenne Fakra(m)(double)>DIN(m) 8,5 V LEONI en vrac > Article : 1524-29-1-0

Convient pour :
Volkswagen Golf 7 2012-2020

---

Couleur	Piano noir
Viscosité	Prêt
Genre	2-DIN
Garantie	2 ans
