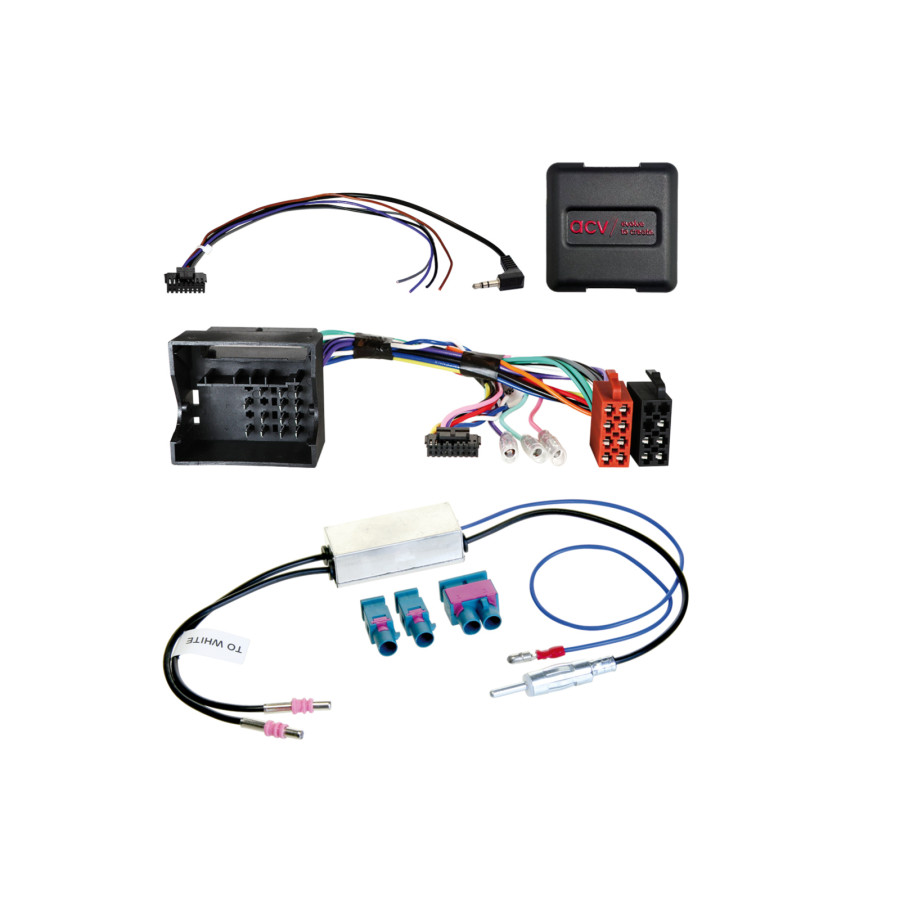

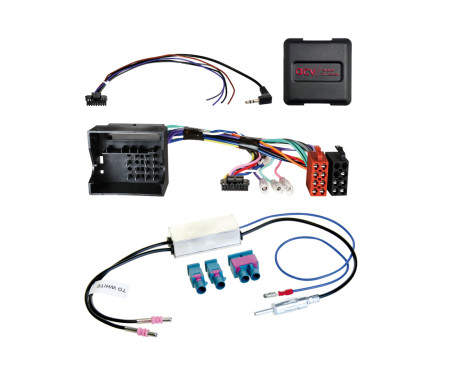

Antenne multifil SWI Volkswagen/Seat/Skoda Fakra (m) (jeu) > Din

interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connexion : connecteur Quadlock VAG à 40 broches
Connexion : Commande au volant d’origine > prise jack 3,5 mm / câble libre
Connexion : Antenne OEM Fakra(m)(set) > DIN

bleu : télécommande d'antenne +12V

Véhicules sans système audio d'origine

Véhicules équipés d'un système audio d'origine :
LFB Audi/Seat/Skoda/VW divers véhicules Quadlock > Article : 42a-1324-001

Véhicules Seat sans Seat Exeo (3R) 03/2009 - 05/2013

Véhicules Skoda avec dispositif OEM Bolero / Stream
Véhicules Skoda équipés du système de navigation d'origine Amundson/Columbus

Véhicules Skoda sans dispositif OEM Technisat

Dispositif OEM pour véhicules VW avec RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510
Véhicules VW avec système de navigation d'origine RNS315 / RNS510

Véhicules VW sans dispositif OEM RCD320 avec connecteurs ISO

Réglages des commutateurs DIP pour le fabricant du dispositif de mise à niveau (voir BDA)

Convient aux véhicules suivants :

Siège
Seat Alhambra (7N) 10/2010 - 04/2015
Siège Altea (5P) 06/2004 - 03/2009
Siège Altea (5P) 04/2009 - 07/2015
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04/2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019*
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Citigo (AA) 06/2012 - 05/2017*
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW
VW Amarok (2H) 03/2010 - 08/2016
VW Käfer (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW Caddy IV (DU) 06/2015 - 09/2020**
VW CC (3C/35) 06/2008 - 08/2016
VW Eos (1F) 05/2006 - 10/2010
VW Eos (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 08/2011
VW Fusca (Brésil) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (asiatique) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (Chine) 2005 - 2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009 - 2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touareg I (7L) 11/2006 - 02/2010
VW Touran (1T) 01/2003 - 09/2006
VW Touran (1T) 11/2006 - 04/2010
VW Touran (1T) 08/2010 - 04/2015
VW UP! (AA) 12/2011 - 06/2016*
VW Vento (Mexique) 2005 - 2011

Les signaux suivants sont donnés :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être fonctionnellement incompatibles.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12V 58
violet/blanc : signal d'inversion +12V
rose : signal de vitesse
vert : signal de frein à main à la masse (GND)

Capacité de charge de sortie : 250 mA max.

Besoin en courant supérieur à 250 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.

télécommande au volant

*Véhicules sans système audio d'origine
**Véhicules équipés d'un dispositif OEM Composition Audio MIB Entry avec entrées AUX/SD/USB en façade

Convient pour :
Volkswagen Amarok 2010-2016
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2015
Volkswagen CC 2008-2016
Volkswagen EOS 2006-2015
Volkswagen Fox 2005-2011
Volkswagen Golf 5 2003-2009
Volkswagen Golf 6 2008-2014
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2005-2014
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2015
Volkswagen Tiguan 2007-2015
Volkswagen up! 2011-2016

---

Garantie

2 ans
