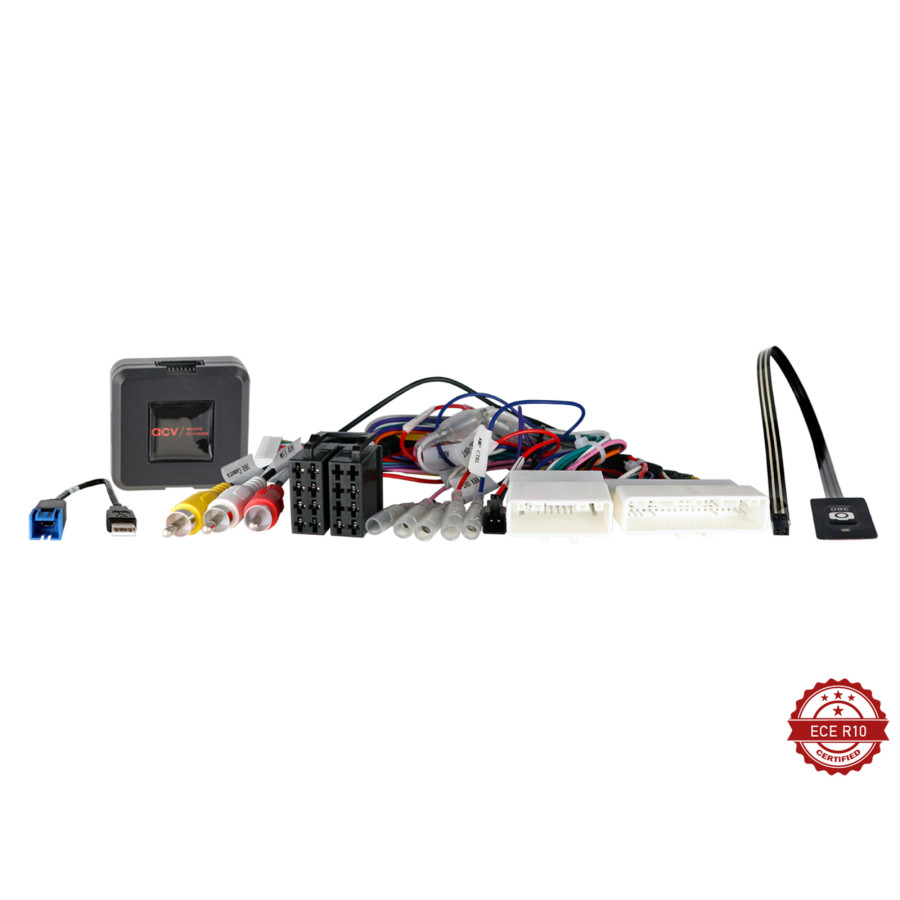

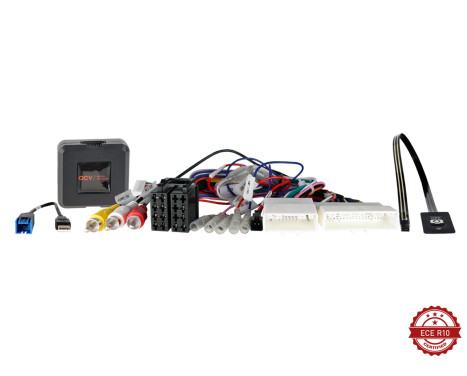

Caméra multicanaux SWI Nissan Altima/Qashqai 20 broches/40 broches

interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
laquelle se trouve dans votre voiture pour vous assurer que vous avez la bonne.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

connexion au bus CAN

Connecteur Nissan 20 broches / 40 broches
Connexion : Commande au volant d’origine > prise jack 3,5 mm / câble séparé
Connexion : Antenne d’origine > DIN (mâle) / antenne bleue +12 V
Connexion de la télécommande : OEM AUX > RCA (mâle) rouge/blanc
Connexion : USB OEM > USB-A
Connexion : Système de caméra 360° d’origine > RCA (mâle) jaune

Véhicules avec/sans système de caméra à 360°
Véhicules équipés d'un système de navigation d'origine
Véhicules équipés de Visia
Véhicules avec Acenta-
Véhicules équipés d'équipements N-Way
Véhicules équipés du système N-Connecta

Véhicules équipés du système N-Connecta / N-Tec / Tekna / Tekna+ > Nissan Safety Shield non pris en charge
Détection de mouvement
Aide au stationnement
Détection de la fatigue du conducteur
Assistance angle mort

Réglages de date/heure > FIS en position AUX
Réinitialisation et reconfiguration d'usine nécessaires si l'élément de menu AUX est absent

Nombre suivant / Nombre suivant > Fonction peut

Les réglages des commutateurs DIP du fabricant de l'équipement de rechange peuvent être inversés (voir le manuel d'utilisation).

Convient aux véhicules suivants :

Nissan Altima (L34) 09/2018 - 06/2022
Nissan Qashqai (J11) 10/2018 - 06/2021

Les signaux suivants sont fournis :

Les véhicules importés ou les véhicules équipés d'autres logiciels peuvent présenter des incompatibilités fonctionnelles.

Rouge : borne d'allumage +12 V 15
Orange : Connexion d'éclairage +12 V 58
Violet/blanc : signal inverse +12 V
Rose : signal de vitesse
Vert : Signal de frein à main Mass (GND)

Courant de sortie nominal : max. 250 mA.

Besoin en courant supérieur à 250 mA :
1 résistance de bobine de relais 75 ohms min.
2 résistances de bobine de relais 150 ohms min.

Commande à distance sur le volant

Prise en charge des paramètres de date et d'heure
Système de caméra OEM à 360° pris en charge

Convient pour :
Nissan Altima 2018-2022
Nissan Qashqai 2018-2021

---

Garantie

2 ans
