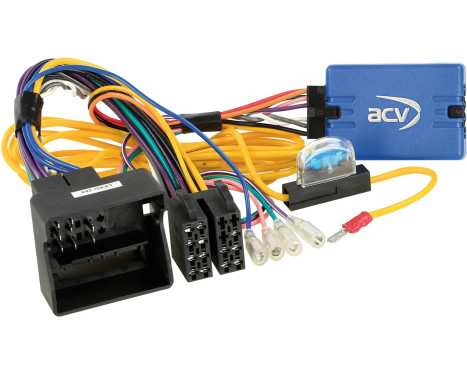

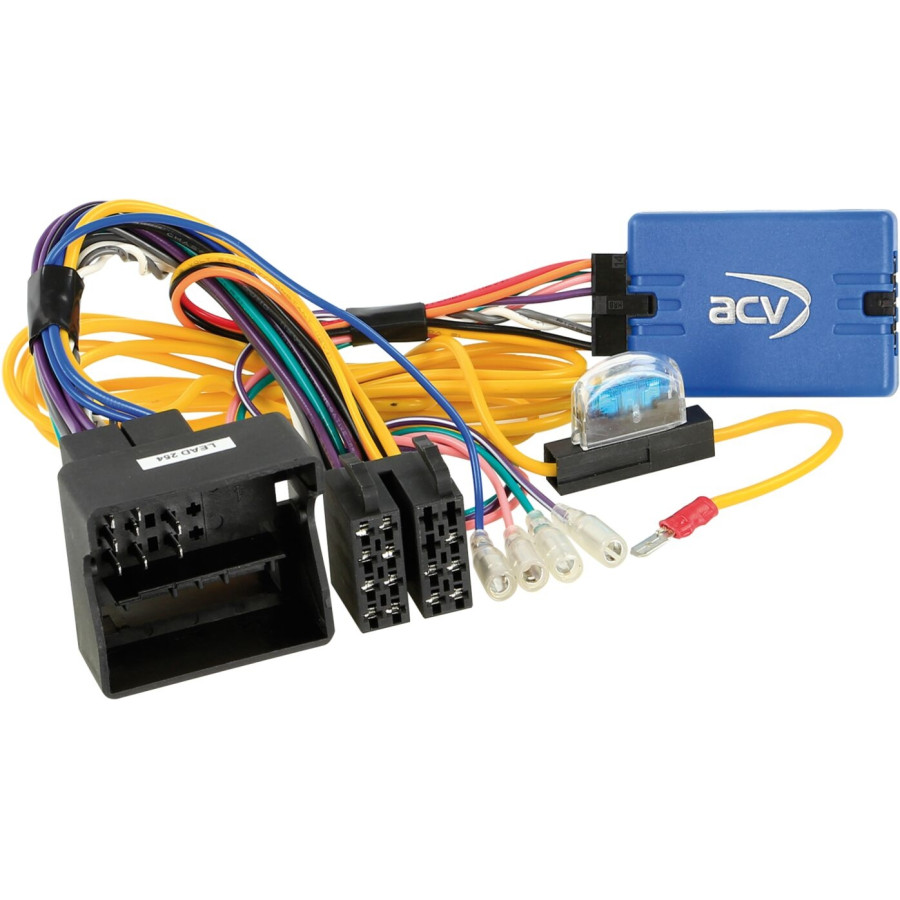

SWI Mercedes Benz Vito 2015->Audio 15 Quadlock Fakra

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

Remarques :

Attention :

Bus CAN

Connexion : prise Mercedes Quadlock 40 broches
Connexion : +12 V courant continu borne jaune 30 batterie fusionnée

Véhicules avec unité OEM Audio 15 / Audio 40 / Audio 45
Véhicules avec unité OEM Audio 10 uniquement, fonction sonore prise en charge
Véhicules équipés d'un dispositif OEM Pioneer > Retirer le faisceau de câbles Pioneer
Véhicules équipés d'un appareil Garmin OEM > Caméra de recul OEM non personnalisable

Véhicules avec caméra OEM :
Adaptateur de caméra de recul Fakra(m)>Cinch(m) Caméra OEM > Article: 771000-2011

Véhicules avec E-Call :
E-Call maintenance Mercedes Sprinter/Classe V > Article: 1424-27-0

Signal de marche arrière non pris en charge :
Signal de recul > +12V côté conducteur montant A 1,5mm blanc/bleu

Convient aux véhicules suivants :

Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 2023

Les signaux suivants sont disponibles :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Câble de connexion pour télécommande au volant pour les fabricants de radio suivants :

Câble LFB 42s/acv > Jack Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 Pin : 42ctasteroidlead Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblaupunktlead Câble LFB 42s/acv > Câble Blaupunkt/China HU/Kenwood 3 : 42ctchinahuleadCâble LFB 42s/acv > Connexion Clarion : 42ctclarionlead
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead Câble LFB 42s/acv > Câble Kenwood 1 : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultileadCâble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5 Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasoniclead
Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion en vrac : 42ctpioneerlead2Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Convient pour :
Mercedes Benz Vito 2015-2021 (447)

---

Garantie

2 ans
