SWI Peugeot Boxer (250) - Fiat Ducato - Citroën Jumper 2015->

Interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre radio d'usine contre une radio de rechange.

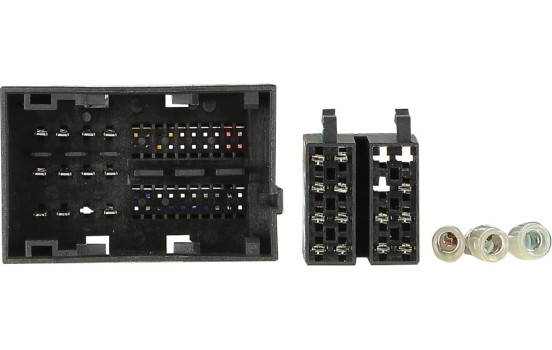

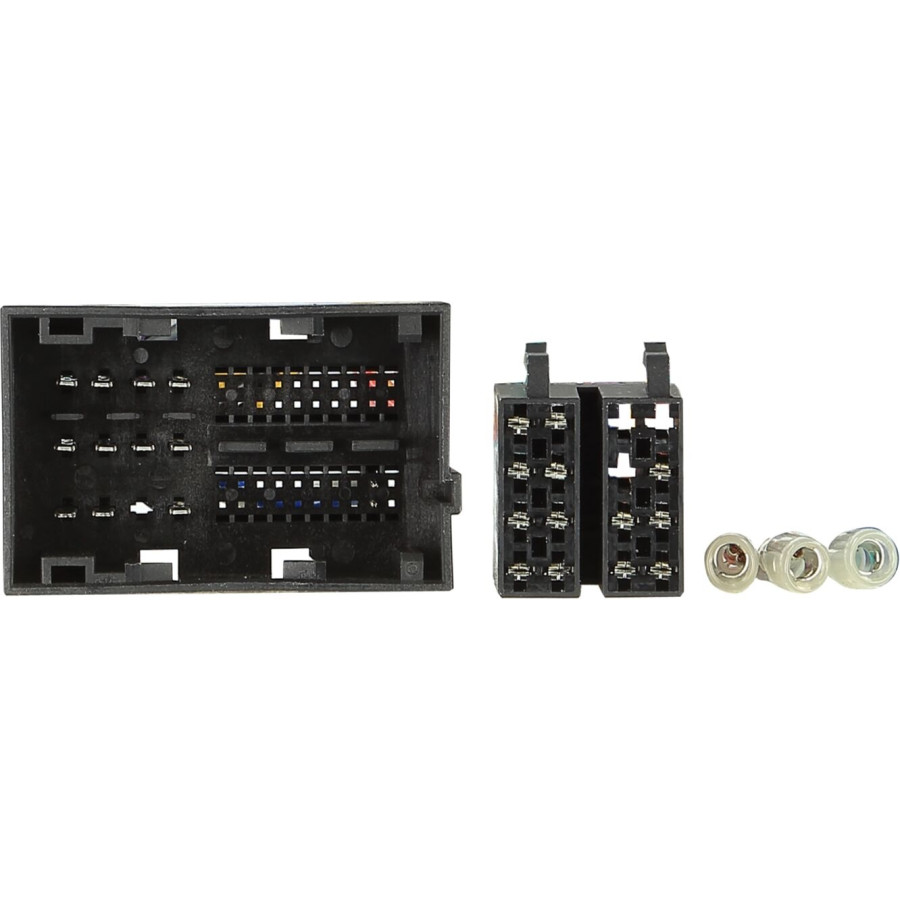

Comparez le connecteur illustré de l'adaptateur avec
celui de votre voiture pour être sûr d'avoir le bon.

Vérifiez également si l'un des
La radio d'usine d'origine spécifiée est installée dans votre véhicule !

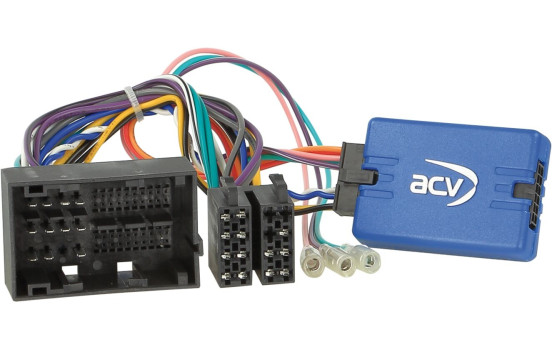

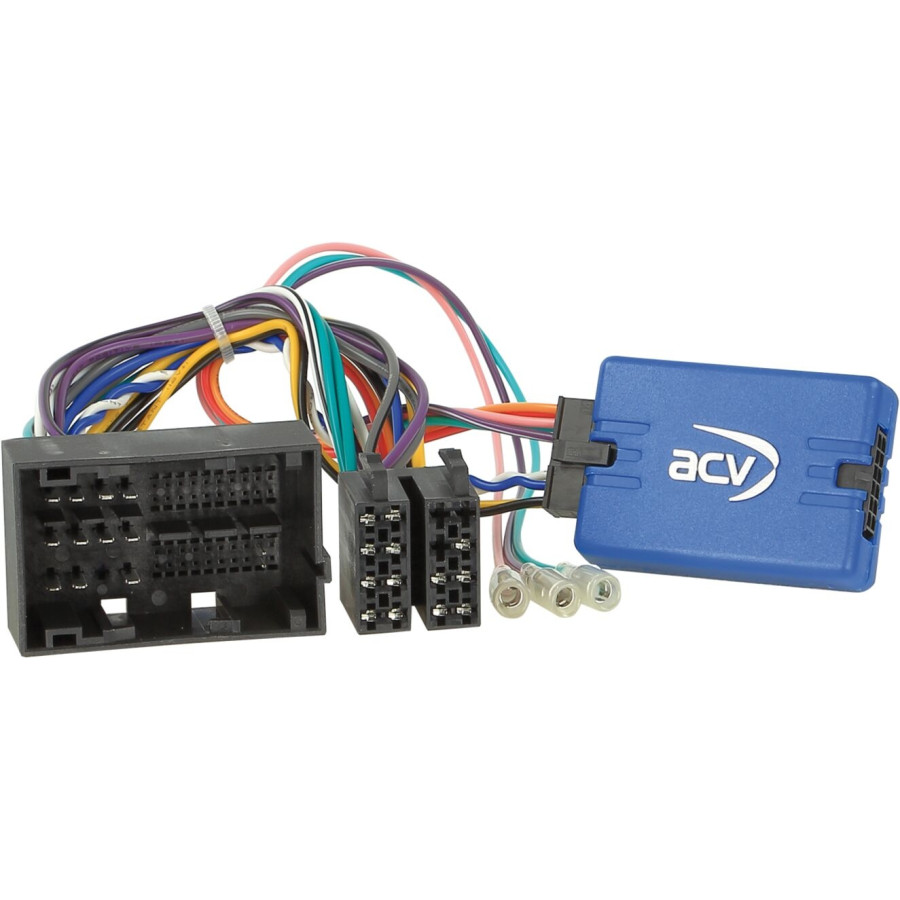

Adaptateur de commande au volant

Remarque:

Bus CAN

Connexion : connecteur Fiat 52 broches

Véhicules avec unité OEM Continental 250VP1/250VP2
Véhicules avec unité OEM UConnect
Véhicules avec unité OEM Daiichi*

Véhicules avec affichage d'erreur du compteur journalier après installation > Position du commutateur DIP sous le circuit imprimé :

Ajustez librement la tension de position du commutateur DIP.

Dip switch 1 on / Dip switch 2 off / Dip switch 3 on ou off
Dip switch 1 off / Dip switch 2 on / Dip switch 3 on ou off

Dip switch 1 on > 250VP1 OEM HU
Dip switch 2 on > 250VP2 OEM HU
Dip switch 3 allumé > Fonction OEM Blue&Me
Dip switch 4 allumé > Pioneer

Commutateur DIP 1 désactivé / Commutateur DIP 2 désactivé / Commutateur DIP 3 activé > Appareil OEM Daiichi

Après la commutation > régler le repos du bus CAN

Véhicules avec affichage d'erreur persistant et autre progiciel non compatible

Paramètres du véhicule de l'ordinateur de bord non pris en charge**
Assistant de feux de route non pris en charge
Systèmes d'aide à la conduite non pris en charge
Le réglage de la date/heure n'est pas pris en charge**

Véhicules avec caméra de recul OEM Affectation du connecteur OEM :
rouge : broche 31 Vidéo+
blanc : broche 32 Vidéo -
noir : broche 33, blindage

Convient aux véhicules suivants :

Citron
Citroën Jumper (250) 05/2014 - 2023
Citroën Relais (250) 05/2014 - 2023

Peugeot
Peugeot Boxer (Y) 05/2014 - 2023

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés d'un logiciel différent peuvent présenter des fonctionnalités incompatibles.

rouge : +12V allumage borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Capacité de charge de l'ensemble des sorties : 100 mA max.

Besoin de puissance supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

*Faisceau de câblage Daiichi > Connecteur OEM pour emplacement radio côté conducteur
**Adaptateur d'informations pour les paramètres de l'ordinateur de bord > Article : 43uft01

Câble de connexion pour les fabricants de radio suivants :

Câble LFB 42s/acv > Connexion Alpine : 42ctalpinelead
Câble LFB 42s/acv > Parrot 4 broches : 42ctasteroidlead
Câble LFB 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble LFB 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble LFB 42s/acv > Connexion Clarion : 42ctclarionlead
Câble LFB 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble LFB 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble LFB 42s/acv > Multilead divers appareils : 42ctmultilead
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble LFB 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
Câble LFB 42s/acv > Câble Panasonic 1 : 42ctpanasonicleread
Câble LFB 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble LFB 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion lâche : 42ctpioneerlead2
Câble LFB 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble LFB 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble LFB 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Convient pour :
Peugeot Boxer 2015-2020
Fiat Ducato 2015-2020
Citroën Jumper 2015-2020

---

Garantie

2 ans
