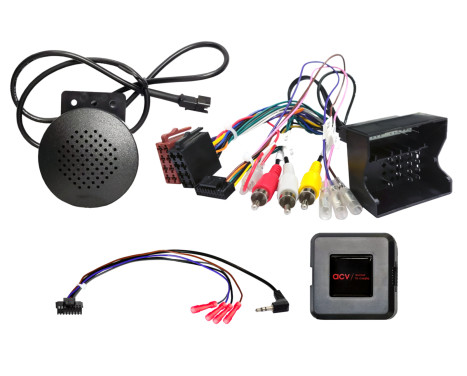

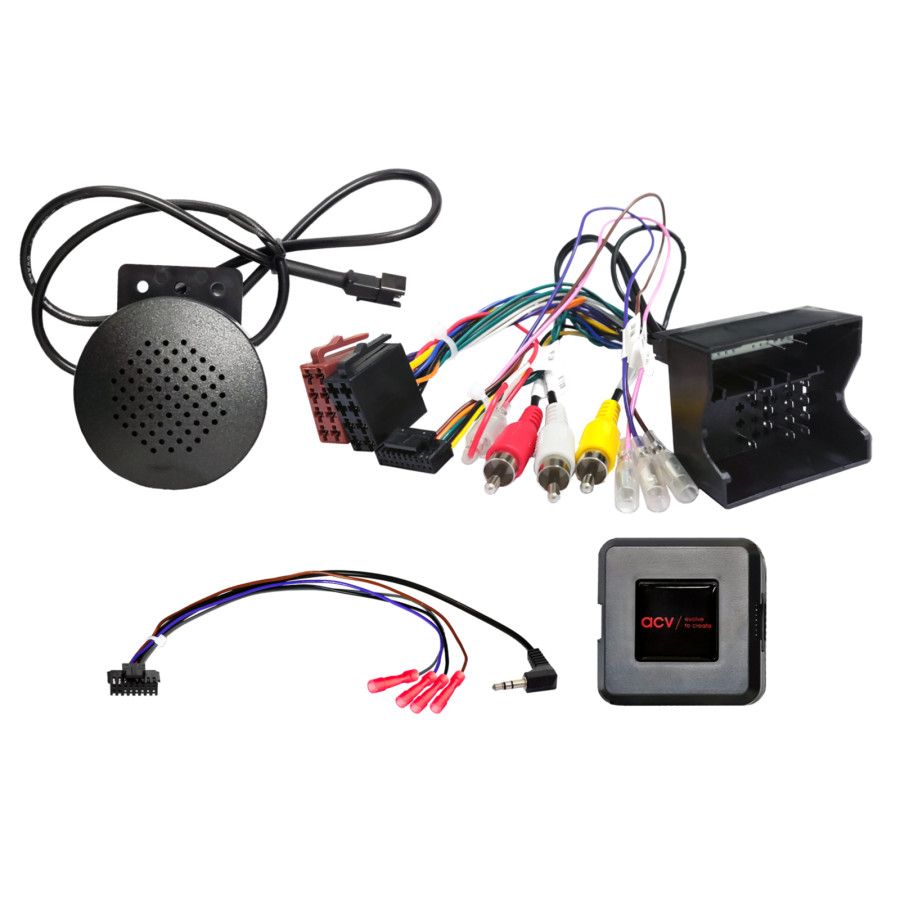

SWI Peugeot/Citroën 40 broches Quadlock Multilead PDC arrière (42spg013)

interface de commande au volant

Conserver les fonctions d'origine de la télécommande au volant,
si vous échangez votre autoradio d'origine contre un autoradio de rechange.
Comparez le connecteur illustré de l'adaptateur avec
Celui qui se trouve dans votre voiture, pour être sûr d'avoir le bon.

Vérifiez également si l'un des
L'autoradio d'origine spécifié est installé dans votre véhicule !

Remarque:

Bus CAN

Connexion : prise Quadlock 40 broches Citroën/Peugeot
Connexion : Commande au volant > prise jack 3,5 mm / câble libre
Connexion : OEM AUX > Cinch(m) rouge/blanc
Connexion : Caméra de recul d’origine > Cinch(m) jaune

Véhicules équipés d'un autoradio Blaupunkt / Continental / Siemens VDO RD4 d'origine avec bouton de volume
Véhicules équipés d'un autoradio Clarion MQ-RD6 d'origine avec écran monochrome et bouton rotatif central
Véhicules équipés d'un radar de stationnement arrière

Véhicules sans dispositif Bosch d'origine
Véhicules sans dispositif OEM Continental RD45 avec contrôle du volume
Véhicules sans système de navigation d'origine Magneti Marelli RT3 / RT6 / Harman Becker. Véhicules sans système audio d'origine JBL.

Véhicules sans haut-parleurs arrière d'origine :
Affichage PDC sur la sortie haut-parleur arrière
Remplacez les câbles des haut-parleurs avant/arrière dans les connecteurs ISO.

Véhicules Peugeot CC :
Véhicules Citroën/Fiat/Peugeot/Toyota LFB Quadlock PDC > Pièce : 42a-1041-008

Véhicules équipés d'un dispositif OEM Continental RD45 avec bouton de réglage du volume :
Véhicules Citroën/Fiat/Peugeot/Toyota LFB Quadlock PDC > Pièce : 42a-1041-008

Véhicules équipés d'un commutateur PDC :
L'affichage PDC doit être activé

Véhicules dotés du mode ECO :
borne de courant continu +12 V, fusible de batterie 30

Paramètres du véhicule pris en charge (voir BDA)

Réglages des commutateurs DIP pour le fabricant du dispositif de mise à niveau (voir BDA)

Convient aux véhicules suivants :

Citron
Citroën Berlingo (7) 06/2008 - 03/2012
Citroën Berlingo (7) 04/2012 - 05/2015
Citroën Berlingo (7) 06/2015 - 06/2018
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën DS3 (S) 03/2010 - 07/2014
Citroën Jumpy (V) 02/2007 - 05/2016
Citroën Jumpy (V) 09/2016 - 01/2024*
Citroën Spacetourer (V) 03/2016 - 03/2024*

Décret
Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Opel
Opel Vivaro C (V) 09/2019 - 01/2024*
Opel Zafira Life V (V) 02/2019 - 01/2024*

Peugeot
Peugeot 207 (WC) 06/2006 - 06/2009
Peugeot 207 (W) 06/2009 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/3 Break/3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008
Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011
Peugeot 607 (9) 10/2004 - 04/2009
Peugeot 807 (E) 07/2002 - 02/2008
Peugeot 807 (E) 02/2008 - 06/2014
Peugeot 3008 (OU) 06/2009 - 10/2013
Peugeot 5008 (O) 10/2009 - 10/2013
Peugeot Bipper (A) 12/2007 - 12/2015
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Expert (X) 03/2016 - 04/2024**
Peugeot Partenaire (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015
Peugeot Voyageur (V) 03/2016 -04/2024**

Toyota Proace
Toyota Proace 03/2013 - 08/2016
Toyota Proace (V) 03/2016 - 04/2024*
Toyota Proace Verso (V) 03/2016 - 04/2024*

Les signaux suivants sont fournis :

Les véhicules réimportés ou les véhicules dotés de logiciels différents peuvent être fonctionnellement incompatibles.

rouge : borne d’allumage +12 V 15
orange : borne d'éclairage +12 V 58
violet/blanc : signal d'inversion +12V
rose : signal de vitesse
vert : signal de frein à main à la masse (GND)

Capacité de charge de sortie : 250 mA max.

Besoin en courant supérieur à 250 mA :
1 relais Résistance de bobine 75 Ohm min.
2 relais Résistance de la bobine 150 Ohm min.

télécommande au volant

Support arrière PDC
Paramètres du véhicule pris en charge

*Véhicules équipés d'un système PDC et d'un dispositif OEM Clarion MQ-RD6 avec écran monochrome et bouton rotatif central
**Paramètres du véhicule non pris en charge

Convient pour :
Peugeot 207 2006-2012
Peugeot 208 2012-2015
Peugeot 307 2005-2009
Peugeot 308 2007-2015
Peugeot 407 2004-2011
Peugeot 607 2004-2009
Peugeot 807 2002-2014
Peugeot 3008 2009-2013
Peugeot 5008 2009-2013
Peugeot Expert 2007-2016
Peugeot Partner 2008-2012
Peugeot RCZ 2010-2015

---

Garantie

2 ans
