Caméra de recul Tourneo Connect / VW Caddy

Caméra de recul Ford / VW

Gué
Ford Tourneo Connect (SK) 05/2022 - 2025

VW
VW Caddy V (SK) 11/2020 - 2025

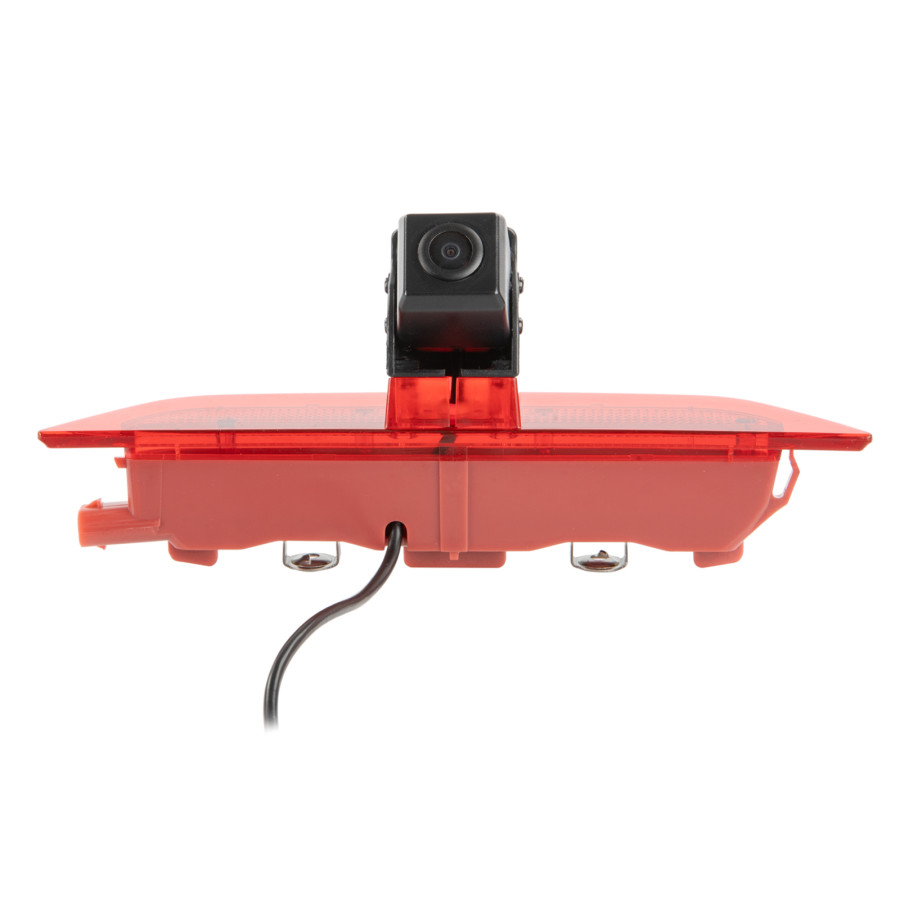

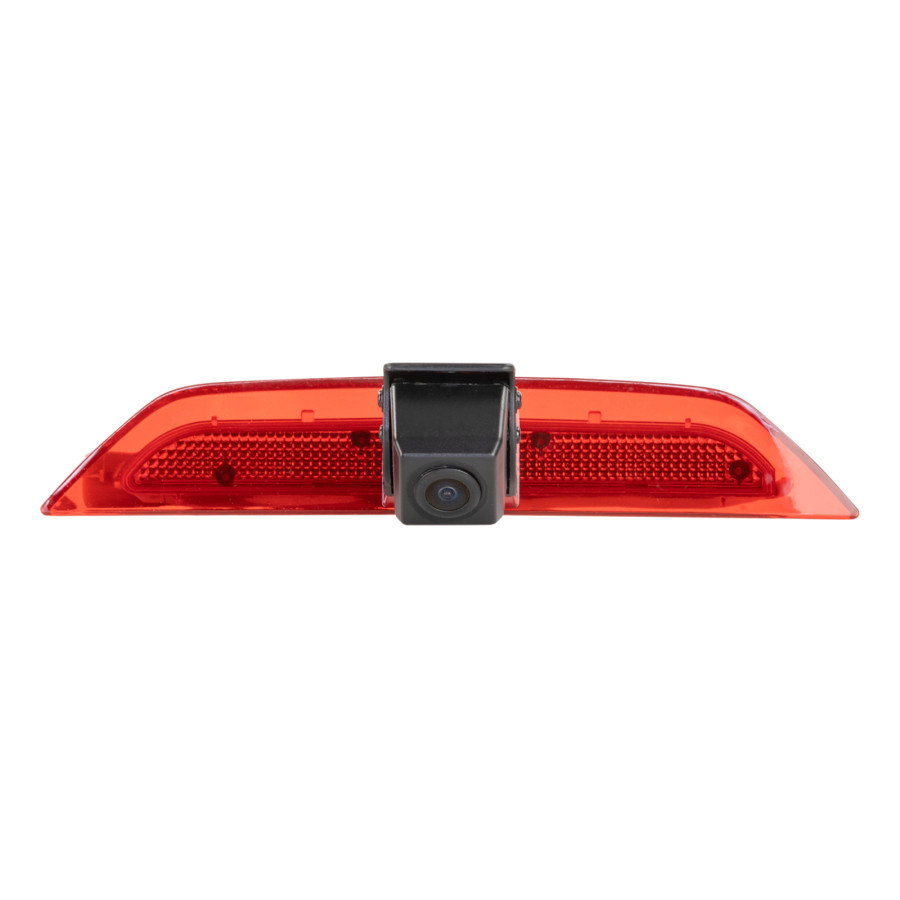

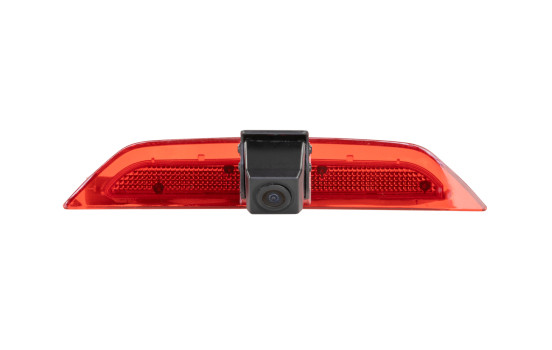

pour remplacer le troisième feu stop d'origine

avec lignes de guidage / angle de vision réglable

Remarque:

Les caméras ACV sont adaptées à une utilisation continue sous +12 V.

Avant l'installation, vérifiez l'angle de vue et l'alignement de la caméra à l'emplacement d'installation à l'aide d'un moniteur de test.

Tension de fonctionnement de la caméra : +3 V.
Alimentation de la caméra : +12 V / +24 V.

Le branchement sans convertisseur de tension +3V inclus dans la livraison endommagera l'appareil photo.

Véhicules à porte arrière unique.

connexion:
rouge +12V commuté, chargeable, sécurisé
corps de masse noire direct

RCA(m) jaune : vidéo

cavalier:
vert : guides d'activation/désactivation

Caractéristiques de l'appareil photo :

Conception : plastique
Couleur : noir/rouge
Options supplémentaires : lignes de guidage via un cavalier et angle de vision réglable
Capteur d'image : CMOS 1/3"
Système TV : NTSC
Pixels effectifs : 976 x 592
Objectif : 2,6 mm
Résolution : 600 lignes TV
Angle de l'objectif : diagonale 160° + 5°
Angle de vision : horizontal 115° vertical 80° ± 5°
Indice de protection : IP68
Connexion : connecteur système ACV à 4 broches (m) Ø5,2 mm
Tension de fonctionnement : +3 V CC
Alimentation : +12 V / +24 V CC > avec convertisseur de tension
Consommation de courant : 100 mA
Température de fonctionnement : -20 °C à 70 °C
Température de stockage : -40 °C à 80 °C

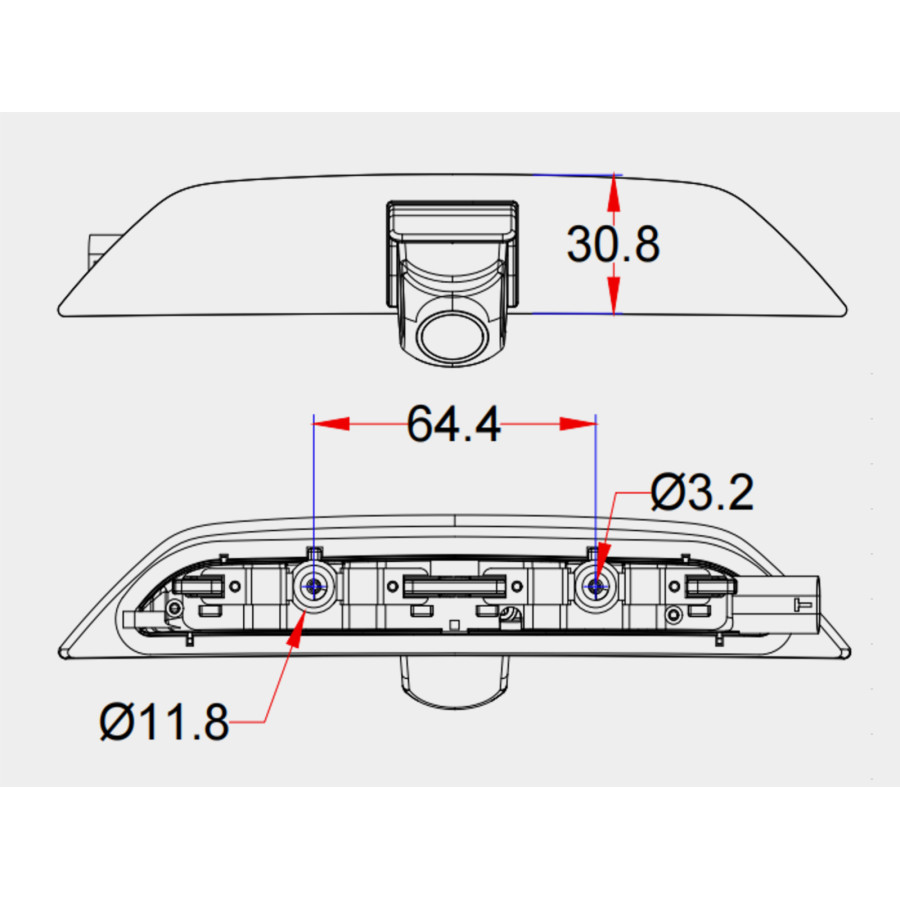

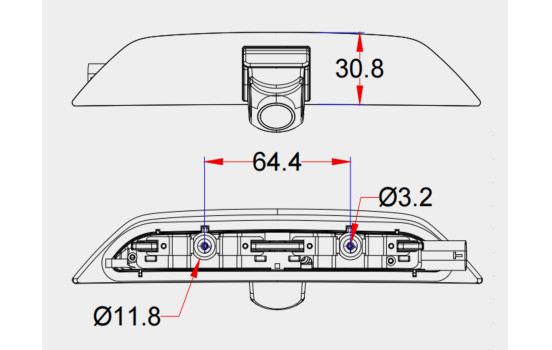

Dimensions : Feu stop arrière d'origine

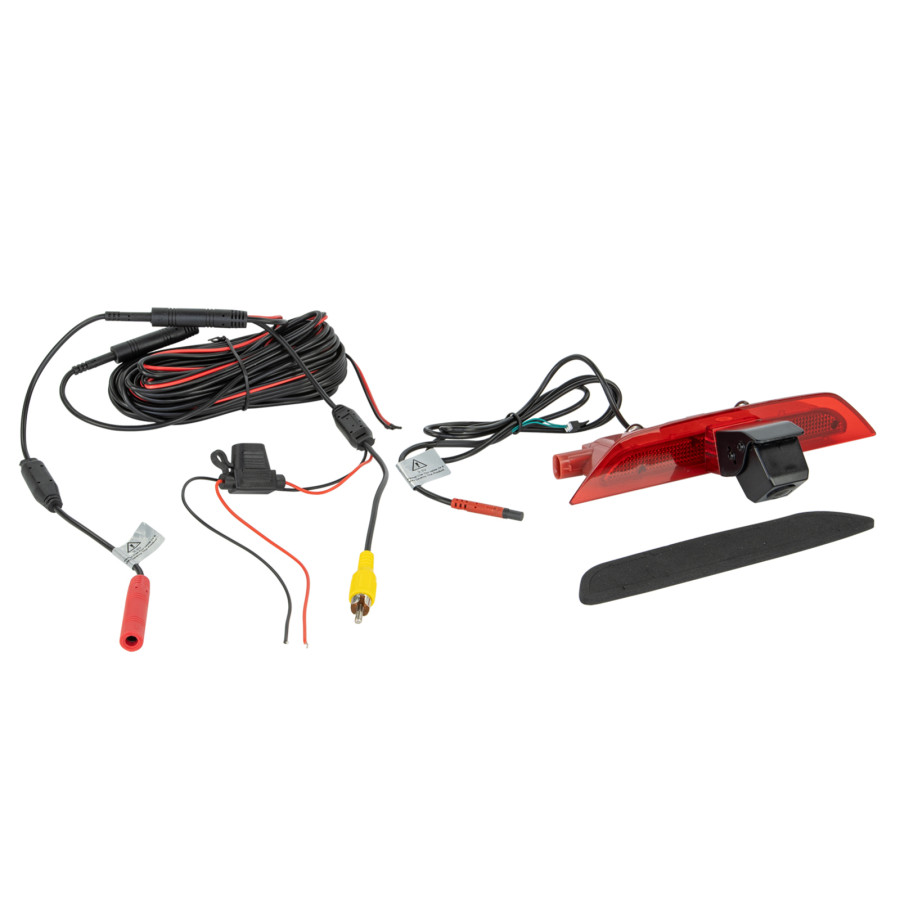

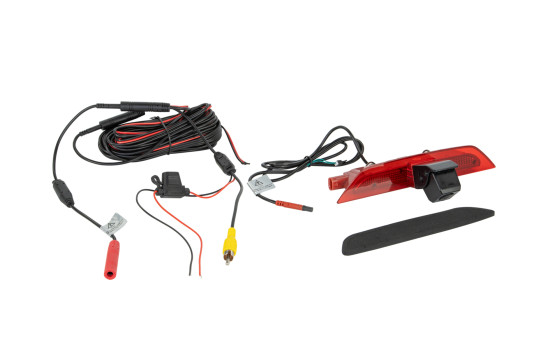

Queue de cochon à la caméra 3,3 m +/- :
Connecteur de système ACV à 4 broches (m) Ø5,2 mm
1 sauteur

Convertisseur de tension +3 V :
Connecteur système ACV 4 broches (v) Ø10 mm / Connecteur système ACV 4 broches (m) Ø5,2 mm

Câble d'extension 6,5 m +/- :
Connecteur de système ACV à 4 broches (femelle) Ø 10 mm / Connecteur de système ACV à 4 broches (mâle) Ø 5,2 mm
Câble d'alimentation rouge 3 m +/- câble d'insertion : connexion à la caméra / connexion du feu de recul sur le moniteur
Câble de mise à la terre noir 3 m +/- câble d'insertion : connexion directe au boîtier/masse sur la caméra / connexion directe au boîtier/masse sur le moniteur

Câble de connexion 20 cm +/- :
Connecteur système ACV 4 broches (femelle) Ø10 mm
rouge : nourriture
noir : GND
RCA (m) jaune : vidéo

Accessoires d'installation :

Connexion de la caméra avec les interfaces :
Relais de fermeture statique 2V-12V/1,5A max > article : 40-AD-REMOTE
Connexion de la caméra avec le feu de recul :
Stabilisateur de tension pour caméra de recul, signal de marche arrière > article : 771000-6100

Accessoire optionnel :

Rallonge de câble pour caméra ACV 5 m > article : 771000-6305
Rallonge de câble pour caméra ACV 10 m > article : 771000-6310
Rallonge de câble pour caméra ACV 15 m > article : 771000-6315

Convient pour :
Ford Tourneo Connect 2022-2025
Volkswagen Caddy 2020-2025

---

Viscosité	Prêt
Garantie	2 ans
